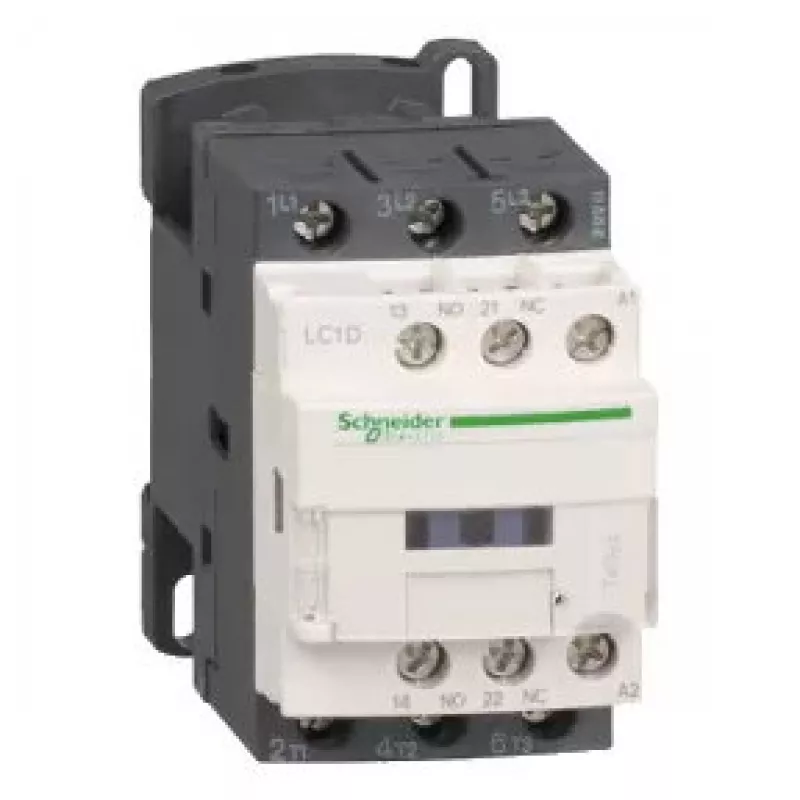

Pagalbinis kontaktas Schneider Electric LC1D09P7 — pagalbinis kontaktinis blokas, skirtas LC1D serijai, kintamosios srovės kontaktas 230 V

Pagalbinis kontaktas „Schneider Electric LC1D09P7“ yra papildomas kontaktinis blokas, skirtas naudoti su LC1D kontaktorių šeima. Jis suteikia papildomą kintamosios srovės pagalbinį kontaktą, vardinę 230 V įtampą, kad išplėstų valdymo grandinių perjungimo ir signalizavimo galimybes. Kompaktiškas priedas tvirtinamas prie kontaktoriaus korpuso, kad būtų galima perduoti būsenos grįžtamąjį ryšį, blokavimo funkcijas ir papildomus perjungimo kelius, nekeičiant variklio paleidiklių, valdymo skydų ar automatikos modulių pagrindinės maitinimo laidų instaliacijos.

Privalumai

Šis pagalbinis kontaktinis blokas turi standartizuotą mechaninę sąsają, suderinamą su LC1D kontaktoriais, leidžiančią greitai pritvirtinti ir užtikrinti patikimą elektros jungtį. 230 V kintamosios srovės kontaktų nominali įtampa atitinka įprastas valdymo grandinių įtampas, o kelių spalvų gaminio žymėjimas padeda aiškiai identifikuoti montuojant ir atliekant techninę priežiūrą. Įrenginys padidina grandinės lankstumą, suteikdamas papildomas normaliai atvirus arba normaliai uždarytus kontaktų konfigūracijas, išlaikant pradinį kontaktoriaus užimamą plotą.

Tinka

• Valdymo grandinių išplėtimui variklio paleidikliuose ir minkštojo paleidimo įtaisų sistemose
• Būsenos signalizavimui ir grįžtamajam ryšiui į PLC ar valdymo pultus
• Elektriniam blokavimui ir saugos grandinėms pramoninėje įrangoje
• Modernizavimui arba keitimui esamuose LC1D kontaktorių įrenginiuose

Pagrindinės specifikacijos

• Kontakto tipas: pagalbinis kintamosios srovės kontaktas valdymo grandinėms
• Nominali valdymo įtampa: 230 V AC
• Montavimas: papildomas blokas, skirtas LC1D kontaktorių serijai
• Funkcija: suteikia papildomus perjungimo ir signalizavimo kontaktus (NO/NC konfigūracijos)
• Identifikavimas: kelių spalvų gaminio žymėjimas, užtikrinantis aiškų gnybtų identifikavimą

Kaip naudoti

Sumontuokite pagalbinį kontaktinį bloką tam skirtoje LC1D serijos kontaktoriaus vietoje, vadovaudamiesi gamintojo montavimo instrukcijomis. Prieš montuodami įsitikinkite, kad kontaktorius yra išjungtas, ir patikrinkite, ar tinkamas mechaninis užsifiksavimas. Prijunkite valdymo grandinės laidus prie pagalbinių kontaktų gnybtų pagal laidų schemas ir patikrinkite, ar kontakto orientacija (normaliai atviras arba normaliai uždarytas) atitinka taikymo reikalavimus. Po laidų prijungimo įjunkite maitinimą ir išbandykite pagalbinių kontaktų veikimą per valdymo sistemą, kad patvirtintumėte tinkamą būsenos signalizavimą ir blokavimo veikimą.

Rekomendacijos

Naudokite šį pagalbinį kontaktinį bloką tik su suderinamais LC1D kontaktoriais ir neviršydami nurodytos 230 V kintamosios srovės valdymo įtampos. Prieš paleidžiant patikrinkite gnybtų žymėjimą ir kontaktų konfigūraciją. Naudojant saugos grandinėse arba kritiniuose blokavimuose, laikykitės taikomų standartų ir po montavimo atlikite funkcinius bandymus.
