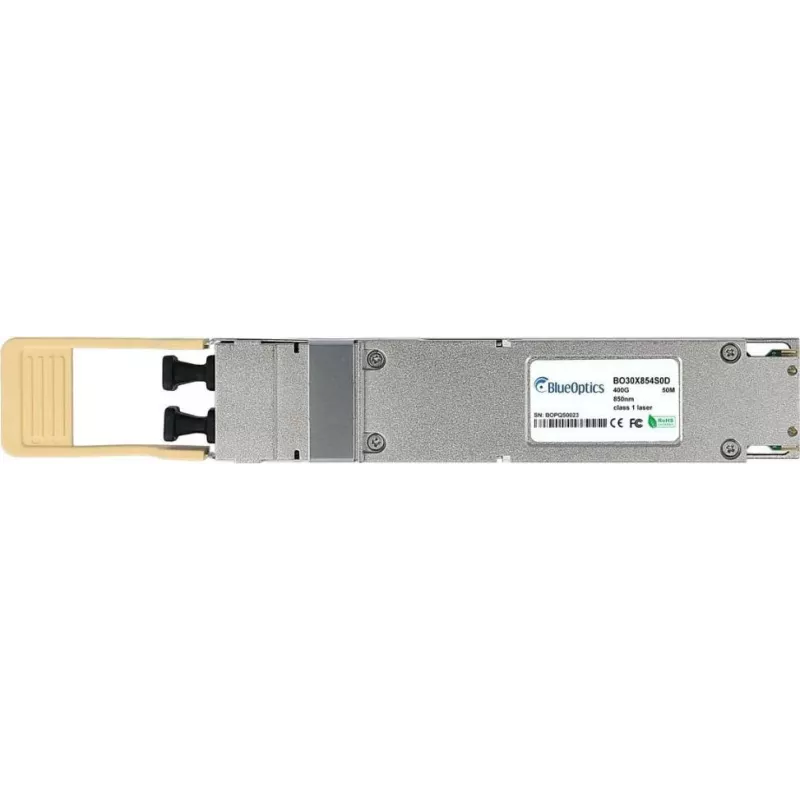

OSFP siųstuvas-imtuvas BlueOptics 980-9I51S-00NS00-BO, MPO/MTP-12 APC plokščias Top, 400GBASE-VR4, daugiamodis 850 nm, 50 m, 0–70 °C, DDM

BlueOptics OSFP siųstuvas-imtuvas 980-9I51S-00NS00-BO yra vieno modulio OSFP modulis, skirtas 400GBASE‑VR4 trumpojo nuotolio jungtims per daugiamodį pluoštą. Suderinamas su NVIDIA OSFP formos faktoriumi, šis siųstuvas-imtuvas naudoja MPO/MTP‑12 APC plokščią jungtį ir veikia 850 nm bangos ilgiu. Jis palaiko iki 50 metrų nominalų atstumą duomenų centrų aplinkoje ir turi skaitmeninį diagnostikos stebėjimą (DDM), skirtą būsenos ir veikimo ataskaitoms realiuoju laiku. Modulis skirtas darbinės temperatūros diapazonui nuo 0 iki 70 °C, todėl tinka standartinėms spintoms ir itin didelio masto įrenginiams.

Privalumai

Šis OSFP modulis užtikrina didelio tankio 400 Gbit/s jungiamumą kompaktišku formos faktoriumi ir yra suderinamas su sistemomis, palaikančiomis NVIDIA OSFP standartą. MPO/MTP‑12 APC plokščia sąsaja užtikrina stabilias kelių linijų šviesolaidines jungtis, o daugiamodė 850 nm optika optimizuota trumpoms jungtims duomenų centruose. Integruotas DDM leidžia stebėti optinę galią, temperatūrą ir kitus veikimo parametrus, padedančius atlikti diagnostiką ir techninę priežiūrą. Nurodytas 0–70 °C veikimo diapazonas palaiko diegimą standartinėse aušinamose įrangos spintose.

Tinka

Pagrindinės specifikacijos

Kaip naudoti

Įdiekite OSFP siųstuvą-imtuvą į suderinamą NVIDIA OSFP lizdą, vadovaudamiesi pagrindinės sistemos gamintojo karštojo keitimo ir naudojimo procedūromis. Prijunkite daugiamodį MPO/MTP‑12 APC plokščią kabelį prie modulio, užtikrindami teisingą poliškumą ir tai, kad jungties galas atitiktų APC plokščius reikalavimus. Patikrinkite ryšio užmezgimą naudodami jungiklio ar pagrindinės sąsają ir stebėkite DDM parametrus, kad patvirtintumėte, jog optiniai lygiai ir temperatūra išlieka laukiamuose diapazonuose. Laikykitės elektrostatinės iškrovos (ESD) atsargumo priemonių dirbdami su moduliu ir nelieskite šviesolaidžio galų, kad išvengtumėte užteršimo.

Rekomendacijos

Kad 400GBASE‑VR4 veiktų patikimai, naudokite OM3/OM4 daugiamodį pluoštą, pritaikytą 850 nm, ir neviršykite 50 metrų maksimalaus jungties ilgio. Prieš sujungdami nuvalykite jungtis ir naudokite suderinamus MPO/MTP‑12 APC plokščius pataisų laidus, skirtus daugiamodėms reikmėms. Periodiškai stebėkite DDM vertes, kad anksti aptiktumėte signalo pablogėjimą, ir naudokite siųstuvą-imtuvą tinkamai aušinamose spintose, kad išliktumėte 0–70 °C veikimo diapazone.
