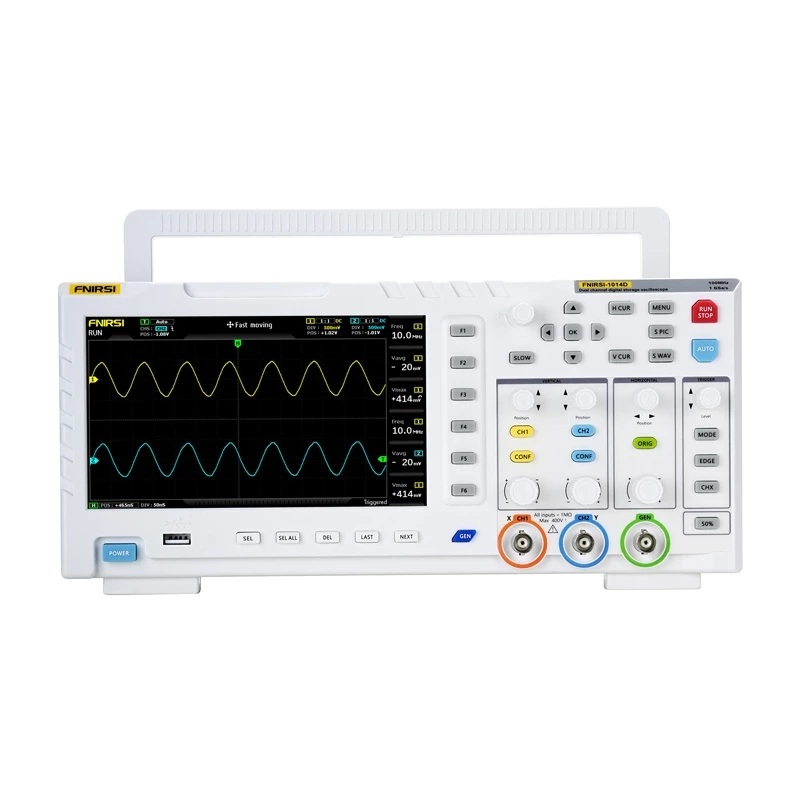

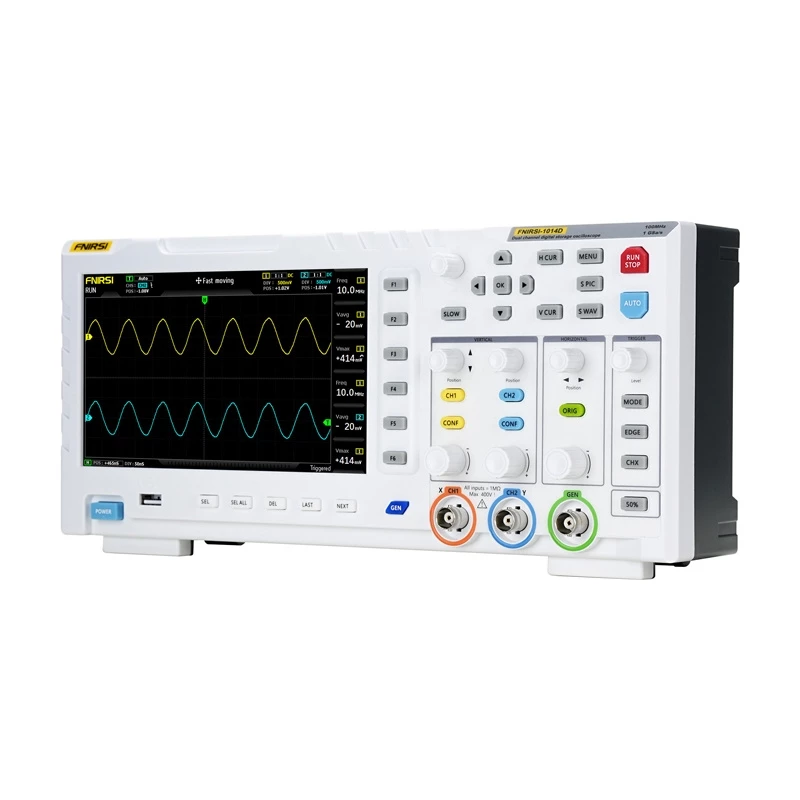

Osciloskopas ir signalų generatorius Fnirsi 1014D 2-in-1 — 100 MHz dažnių juosta, 1 GS/s diskretizavimo dažnis

„FNIRSI 1014D“ yra nešiojamasis 2 viename matavimo prietaisas, jungiantis dviejų kanalų skaitmeninį osciloskopą ir DDS signalų generatorių. Jis užtikrina 100 MHz analoginę dažnių juostą su iki 1 GSa/s diskretizavimo dažniu, 7 colių 800×480 LCD ekraną, 1 MΩ įėjimo varžą kiekvienam kanalui ir 1 GB vidinę atmintį, kurioje galima saugoti bangų formų ir ekrano kopijų įrašus. Prietaisas palaiko automatinę analizę, FFT, X‑Y režimą, žymeklio matavimus ir USB eksportą išsaugotiems duomenims.

Privalumai

Prietaisas viename kompaktiškame korpuse jungia osciloskopo ir generatoriaus funkcijas, todėl vienu metu galima atlikti signalų analizę ir generavimą. Aukštas diskretizavimo dažnis ir 100 MHz dažnių juosta leidžia aptikti trumpus pereinamuosius procesus. Įmontuotas DDS generatorius siūlo keletą standartinių bangų formų su 1 Hz dažnio skyra ir iki 10 MHz sinusinės bangos išvestimi. Užfiksavimo ir atkūrimo funkcija gali atkurti išsaugotas osciloskopo bangų formas kaip generatoriaus išvestį, taip padidindama testavimo lankstumą. Automatinis apsaugos nuo viršįtampių modulis leidžia saugiai matuoti iki 400 V, kai naudojamas x10 zondas. 7 colių spalvotas LCD ekranas su išmaniuoju trigerio aptikimu supaprastina nustatymą, o vidinė atmintis talpina iki 1000 bangų formų ir 1000 ekrano kopijų peržiūrai ir eksportui.

Tinka

• Elektronikos gedimų paieškai ir taisymui
• Prototipų testavimui ir kūrimui
• Techniniam mokymui ir laboratoriniams darbams
• Elektronikos mėgėjams ir kūrėjų projektams

Pagrindinės specifikacijos

• Kanalai: 2
• Dažnių juosta: 100 MHz
• Diskretizavimo dažnis: iki 1 GSa/s
• Ekranas: 7" LCD, 800×480 taškų
• Įėjimo varža: 1 MΩ
• Atmintis: 1 GB (iki 1000 bangų formų + 1000 ekrano kopijų)
• Generatoriaus tipai: 14 standartinių bangų formų; dažnio skyra 1 Hz; sinusinės bangos išvestis iki 10 MHz
• Užfiksavimo išvestis: palaikoma (bangų formų išsaugojimas ir atkūrimas)
• Maksimali bandymo įtampa: 1× zondas: 40 V, 10× zondas: 400 V (įjungta apsauga)
• Trigerio režimai: automatinis / vienkartinis / normalus; trigerio briauna: kylanti / krentanti
• Palaikomi FFT ir X‑Y atvaizdavimo režimai
• Atminties gylis: 240 kbit
• Įtampos tikslumas: ±5 %; dažnio tikslumas: ±0,01 %
• Kilimo laikas: < 3 ns
• Laiko bazės diapazonas: nuo 50 s iki 10 ns
• Ryšys: kintamoji / nuolatinė srovė
• Maitinimas: 5 V per USB (2–4 A)
• Matmenys: 310 × 145 × 70 mm

Kaip naudoti

Prijunkite zondus prie įvesties kanalų ir nustatykite zondo slopinimą (1× arba 10×), atitinkantį numatomą signalo amplitudę. Prijunkite prietaisą prie maitinimo per USB maitinimo įvestį ir priekinio skydelio valdikliais arba koduotuvu pasirinkite laiko bazę, įtampos skalę ir trigerio režimą. Signalo generavimui atidarykite DDS generatoriaus meniu, pasirinkite bangos formos tipą ir nustatykite dažnį bei amplitudę 1 Hz skyros tikslumu. Naudokite užfiksavimo išvesties funkciją, kad įrašytumėte bangos formą iš osciloskopo ir atkurtumėte ją per generatoriaus išvestį. Svarbias bangų formas ar ekrano kopijas išsaugokite vidinėje atmintyje, o prireikus eksportuokite failus į kompiuterį per USB.

Rekomendacijos

Matuojant maitinimo tinklo ar kitas aukštos įtampos grandines, naudokite x10 zondo nustatymą, kad būtų įjungta apsauga nuo viršįtampių. Tiksliam laiko ir harmonikų analizavimui įjunkite didžiausią įmanomą diskretizavimo dažnį ir naudokite FFT režimą. Reguliariai eksportuokite ir kurkite atsargines įrašytų bangų formų kopijas, jei reikalingas ilgalaikis saugojimas ar išorinė analizė.
