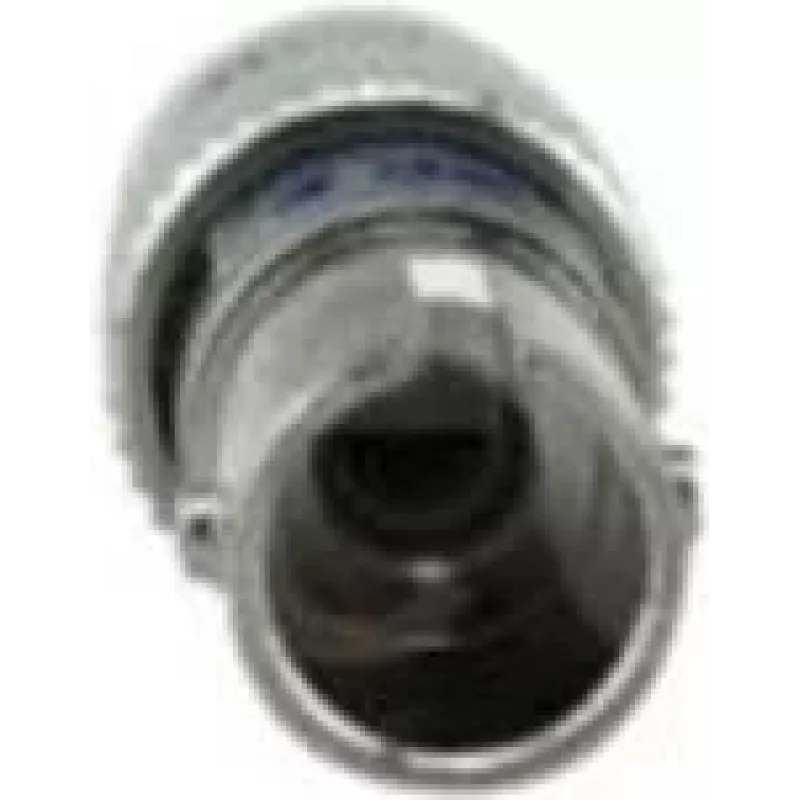

Optinis skaidulų slopintuvas CBO SFA23BK10 10 dB vienmodis ST simplex

Optinis skaidulų slopintuvas CBO SFA23BK10 10 dB vienmodis ST simplex yra pasyvus linijinis įrenginys, skirtas užtikrinti fiksuotą 10 dB signalo sumažinimą vienmodėse skaidulinėse jungtyse. Jis turi ST simplex jungties sąsają ir yra skirtas subalansuoti optinės galios lygius tarp siųstuvų-imtuvų ir imtuvų, užkertant kelią imtuvo perpildymui ir užtikrinant stabilų jungties veikimą laboratorijose, bandymų ir įrengimo aplinkose.

Privalumai

Šis fiksuotas 10 dB slopintuvas siūlo paprastą, patikimą būdą sumažinti optinę galią be maitinimo šaltinio ar konfigūravimo. Jo ST simplex formos faktorius yra suderinamas su įranga, naudojančia ST jungtis, ir leidžia greitai įterpti į esamas vienmodes skaidulines jungtis. Pasyvi konstrukcija užtikrina prognozuojamą slopinimą standartiniuose vienmodžiuose bangos ilgiuose ir sumažina elektroninio stiprinimo valdymo poreikį jungiant didelės galios optiką prie jautrių imtuvų.

Tinka

• Laboratoriniams bandymams ir vienmodžių skaidulinių sistemų matavimams
• Lauko įrenginiams, kur optinė galia turi būti sumažinta, kad atitiktų imtuvo įvesties ribas
• Laikinoms jungčių korekcijoms paleidimo ar trikčių šalinimo metu
• Imtuvų apsaugai nuo perpildymo jungiant didelės galios siųstuvus-imtuvus

Pagrindinės specifikacijos

• Slopinimas: fiksuotas 10 dB
• Skaidulos tipas: vienmodė
• Jungties tipas: ST simplex
• Veikimas: pasyvus linijinis slopintuvas
• Tipinė įterpimo nuostolių tolerancija: apibrėžta fiksuotiems slopintuvams nurodytoje bangos ilgių srityje

Kaip naudoti

Įstatykite slopintuvą linijiškai tarp siunčiančiojo įrenginio ir imtuvo, naudodami suderinamas ST simplex jungtis. Prieš sujungdami įsitikinkite, kad jungtys yra švarios, kad išvengtumėte užteršimo ir padidėjusių nuostolių. Po įterpimo patikrinkite optinės galios lygius imtuve, kad patvirtintumėte numatomą 10 dB sumažinimą, ir prireikus pakoreguokite kabelių išvedžiojimą ar papildomą slopinimą. Įrenginiui nereikia maitinimo ar konfigūravimo, jis gali likti įrengtas kaip nuolatinės ar laikinos jungties dalis.

Rekomendacijos

Prieš naudojimą apžiūrėkite ir nuvalykite ST jungčių galinius paviršius tinkamais skaidulų valymo įrankiais; venkite staigaus skaidulos lenkimo jungties sąsajoje. Naudokite šį slopintuvą vienmodžiams bangos ilgiams ir po įrengimo patikrinkite galios biudžetus, kad užtikrintumėte pakankamą atsargą imtuve.
