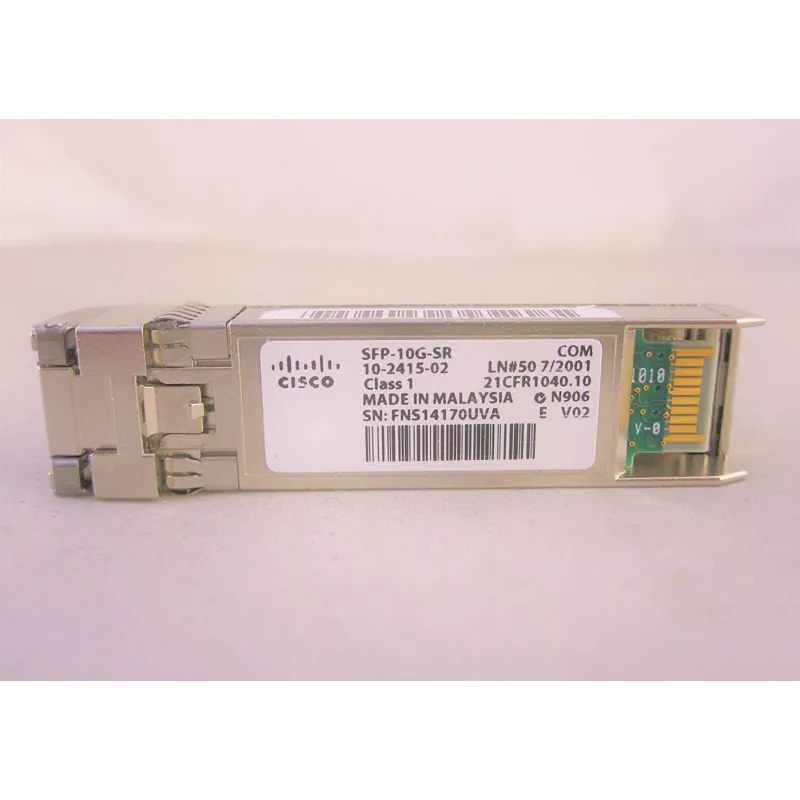

Optinis siųstuvo-imtuvo modulis Cisco 10GBASE-SR SFP 10 Gbps, skirtas daugiamodei skaidulai

„Cisco 10GBASE-SR SFP“ optinis siųstuvas-imtuvas yra karšto prijungimo mažos formos jungiamasis modulis, palaikantis 10 Gbps duomenų perdavimą daugiamode skaidula. Skirtas trumpojo nuotolio eterneto ir duomenų centrų jungtims, modulis telpa į SFP+ prievadus suderinamuose komutatoriuose, serveriuose ir saugojimo įrenginiuose, kad būtų galima sukurti didelio pralaidumo ryšius agregavimui, prieigai ir serverių tarpusavio jungtims.

Privalumai

Siųstuvas-imtuvas užtikrina patikimą 10 Gbps našumą trumpojo nuotolio daugiamodės skaidulos linijoms, kartu siūlydamas karšto keitimo diegimą ir platų suderinamumą su „Cisco SFP+“ suderinama įranga. Jo kompaktiška SFP forma taupo vietą tankioje tinklo aplinkoje ir supaprastina atnaujinimus iš mažesnės spartos modulių. Modulis atitinka pramonės optines specifikacijas, kad būtų galima numatyti linijos biudžetus, ir palaiko standartinį eternetą bei „Fibre Channel“ daugiamode skaidula.

Tinka

• Trumpojo nuotolio 10 Gigabit Ethernet jungtims duomenų centruose ir įmonių tinkluose
• Serverio–komutatoriaus ir komutatorių tarpusavio aukštyninėms linijoms daugiamode skaidula
• Viršutinės stovo dalies agregavimui ir prieigos lygmens jungtims
• Didelio pralaidumo saugojimo tinklo (SAN) jungtims daugiamode skaidula

Pagrindinės specifikacijos

• Duomenų perdavimo sparta: 10 Gbps
• Sąsaja: SFP+ mažos formos jungiamasis modulis
• Optinis tipas: 10GBASE-SR, skirtas daugiamodei skaidulai
• Pasiekiamumas: trumpojo nuotolio linijos daugiamode skaidula (tipiniai atstumai priklauso nuo skaidulos tipo ir siųstuvo-imtuvo poravimo)
• Bangos ilgis: daugiamodei skaidulai optimizuotas lazeris (nominalus 850 nm)
• Karštai keičiamas: taip

Kaip naudoti

Įdėkite siųstuvą-imtuvą į tuščią SFP+ prievadą suderinamame komutatoriuje, serverio tinklo plokštėje arba saugojimo įrenginyje, kai pagrindinis įrenginys įjungtas, arba vadovaudamiesi įrenginio gamintojo karšto keitimo instrukcijomis. Prijunkite daugiamodės skaidulos komutacinį kabelį prie siųstuvo-imtuvo optinės sąsajos, užtikrindami tinkamą jungties tipą ir skaidulų galų švarą. Patikrinkite linijos būseną ir spartą per pagrindinio įrenginio valdymo sąsają arba diagnostiką ir stebėkite linijos šviesos diodus, kad patvirtintumėte aktyvų 10 Gbps ryšį. Laikykitės savo tinklo įrangos gamintojo nurodymų dėl suderinamumo patikrų ir programinės įrangos reikalavimų.

Rekomendacijos

Naudokite atitinkamos klasės daugiamodę skaidulą (OM3/OM4) norimam atstumui ir pralaidumui pasiekti, laikykite optines jungtis švarias ir patikrinkite suderinamumą su savo tinklo įrenginio modeliu bei programinės įrangos versija. Norint užtikrinti prognozuojamą veikimą duomenų centre, po įdiegimo patikrinkite liniją ir turėkite atsarginių modulių, kad būtų galima greitai juos pakeisti.
