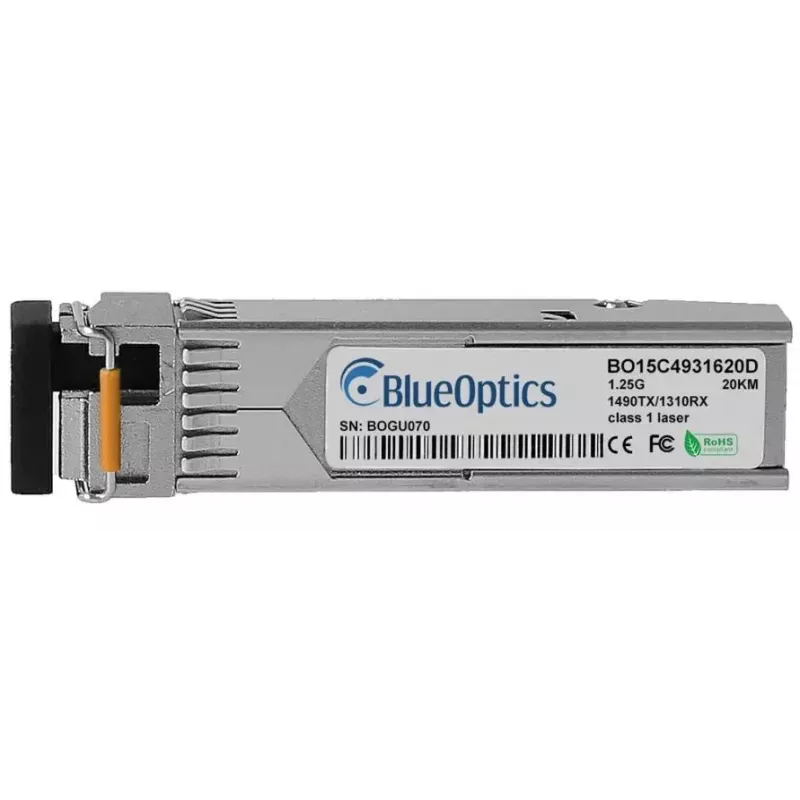

Optinis siųstuvo-imtuvo modulis BlueOptics SFP-GLS-BX10D-A-BO 1250 Mbit/s

BlueOptics SFP-GLS-BX10D-A-BO yra vieno prievado SFP optinis siųstuvo-imtuvo modulis, sukurtas 1250 Mbit/s optiniam duomenų perdavimui. Įdėtas į kompaktišką metalinį korpusą ir sveriantis maždaug 3 g, šis modulis veikia nuo 3,3 V maitinimo šaltinio ir naudoja SFP sąsają su LC simplex jungtimi, tinkama vienmodėms optinėms linijoms. Jis palaiko dvikryptį perdavimą su atskirais siųstuvo ir imtuvo bangos ilgiais ir yra skirtas integruoti į tinklo įrangą, priimančią standartinius SFP modulius.

Privalumai

Mažas metalinis modulio formos koeficientas užtikrina mechaninį patvarumą ir terminį stabilumą, išlaikant mažą svorį. Palaikymas iki 1250 Mbit/s maksimalaus duomenų perdavimo greičio ir pramonės standarto SFP sąsaja leidžia lengvai suderinamumą su suderinamais komutatoriais, maršrutizatoriais ir kitais tinklo įrenginiais. LC simplex jungtis ir vienmodis veikimas daro jį tinkamu taškas į tašką optinėms linijoms ilgesniais atstumais, palyginti su daugiamodžiais sprendimais.

Tinka

Pagrindinės specifikacijos

Kaip naudoti

Įdėkite BlueOptics SFP-GLS-BX10D-A-BO modulį į SFP lizdą suderinamame tinklo įrenginyje, kai įrenginys išjungtas, arba vadovaudamiesi pardavėjo karštojo prijungimo nurodymais. Prijunkite LC simplex vienmodį pataisymo laidą tarp modulio ir atitinkamo nuotolinio siųstuvo-imtuvo, laikydamiesi teisingos siuntimo/gavimo orientacijos. Įsitikinkite, kad pagrindinis įrenginys sukonfigūruotas numatytam duomenų perdavimo greičiui ir protokolui (pavyzdžiui, 1,25 Gbps Ethernet) ir patikrinkite linijos būseną per įrenginio sąsają. Jei palaiko pagrindinė aparatinė įranga, įjunkite skaitmeninės diagnostikos (DDM/DOM) funkcijas, kad stebėtumėte maitinimo įtampą, temperatūrą, siuntimo/gavimo galią ir lazerio poslinkio srovę nuotoliniam trikčių šalinimui.

Rekomendacijos

Naudokite aukštos kokybės vienmodžius LC simplex pataisymo laidus ir tinkamus pataisymo skydus, kad pasiektumėte optimalų diapazoną ir signalo kokybę. Patvirtinkite pagrindinio įrenginio suderinamumą su SFP siųstuvais-imtuvais ir patikrinkite, ar palaikoma skaitmeninė diagnostika, kad būtų galima vykdyti realaus laiko linijos diagnostiką. Laikykitės ESD atsargumo priemonių tvarkydami modulį ir saugokite optinių skaidulų galus nuo dulkių ar fizinio poveikio.
