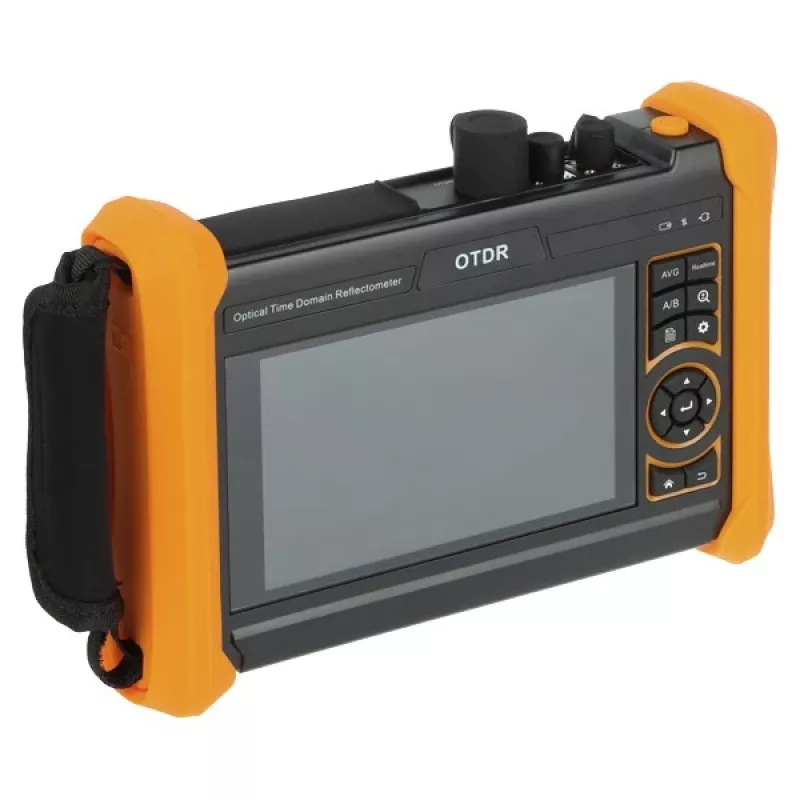

Optinis reflektometras CS-R6E-50H OTDR su OPM OLS VFL 1310/1550nm 32/30dB dinaminis diapazonas 7 colių jutiklinis ekranas

Šviesolaidiniai tinklai reikalauja tikslios diagnostikos, kad būtų galima nustatyti gedimus, išmatuoti slopinimą ir patikrinti sujungimus. CS-R6E-50H optinis reflektometras užtikrina laboratorinio lygio OTDR analizę tvirtame, nešiojamame įrenginyje, pašalindamas spėliones iš šviesolaidžių įrengimo ir priežiūros.

Kam skirtas

Telekomunikacijų lauko technikams, tinklų montuotojams ir priežiūros komandoms, dirbančioms su FTTx, LAN/WAN magistralėmis ar tolimojo ryšio šviesolaidinėmis linijomis. Nesvarbu, ar sertifikuojate naujus įrenginius, šalinate gedimus, ar dokumentuojate tinklo būklę, šis viskas-viename įrankis supaprastina jūsų darbą.

Pagrindinės funkcijos

• Dviejų bangų ilgių OTDR ties 1310nm ir 1550nm, atitinkamai 32dB ir 30dB dinaminiais diapazonais, apimantis testavimo atstumus nuo 5 metrų iki 160 kilometrų.
• Itin trumpa 1m įvykio negyvoji zona ir 4m slopinimo negyvoji zona, leidžianti išskirti arti esančius įvykius.
• 12 pasirenkamų impulsų pločių (nuo 5ns iki 20µs) optimizuoja skiriamąją gebą ir diapazoną bet kokiam šviesolaidžio scenarijui.
• Integruotas optinės galios matuoklis (OPM) matuoja nuo -70 iki +10 dBm, o optinis šviesos šaltinis (OLS) užtikrina stabilų -5dBm išėjimą ties 1310/1550nm.
• Įmontuotas vizualus gedimų lokatorius (VFL) su 10mW išėjimo galia, skirtas greitam lūžių nustatymui ir jungčių patikrai.
• 7 colių talpusis jutiklinis ekranas su intuityviu įvykių žemėlapiu, skirtu grafinei trasos analizei ir automatiniam įvykių aptikimui.
• Palaiko FC/UPC jungtis (yra keičiami adapteriai) ir išsaugo iki 100 000 trasų vidinėje atmintyje.
• USB ir SD kortelės sąsajos duomenų eksportavimui ir programinės įrangos atnaujinimams; iki 8 valandų baterijos veikimo laikas visos dienos darbui lauke.

Specifikacijos

• OTDR bangų ilgiai: 1310nm, 1550nm
• OTDR dinaminis diapazonas: 32/30 dB (1310/1550nm)
• Įvykio negyvoji zona: 1m; Slopinimo negyvoji zona: 4m
• Testavimo diapazonas: nuo 5m iki 160km
• Impulsų pločiai: 5ns, 10ns, 20ns, 50ns, 100ns, 200ns, 500ns, 1µs, 2µs, 5µs, 10µs, 20µs
• Ekranas: 7 colių TFT-LCD talpusis jutiklinis ekranas
• Optinė jungtis: FC/UPC (keičiama)
• Įmontuotos funkcijos: OTDR, OPM, OLS, VFL, įvykių žemėlapis, pasirenkamas šviesolaidžio patikros zondo palaikymas
• VFL išėjimo galia: 10mW
• OLS bangų ilgiai: 1310nm, 1550nm; OLS išėjimo galia: -5dBm
• OPM matavimo diapazonas: nuo -70 iki +10 dBm
• Duomenų saugojimas: 100 000 trasų vidinėje atmintyje
• Baterijos veikimo laikas: iki 8 valandų
• Sąsajos: USB Type A, USB Type B, SD kortelės lizdas
• Darbinė temperatūra: nuo -10°C iki 50°C; Drėgmė: nuo 0% iki 95% be kondensacijos

Patarimai

Norėdami gauti geriausius rezultatus, prieš testuodami nuvalykite visas jungtis ir naudokite paleidimo/priėmimo kabelius, kad apibūdintumėte pirmąją ir paskutinę jungtis. Nenaudojamą įrenginį laikykite sausoje dėžėje ir prieš ilgas lauko sesijas visiškai įkraukite. Įvykių žemėlapio funkcija puikiai tinka greitai rasti didelio slopinimo sujungimus ar posūkius tankiuose šviesolaidžių maršrutuose.
