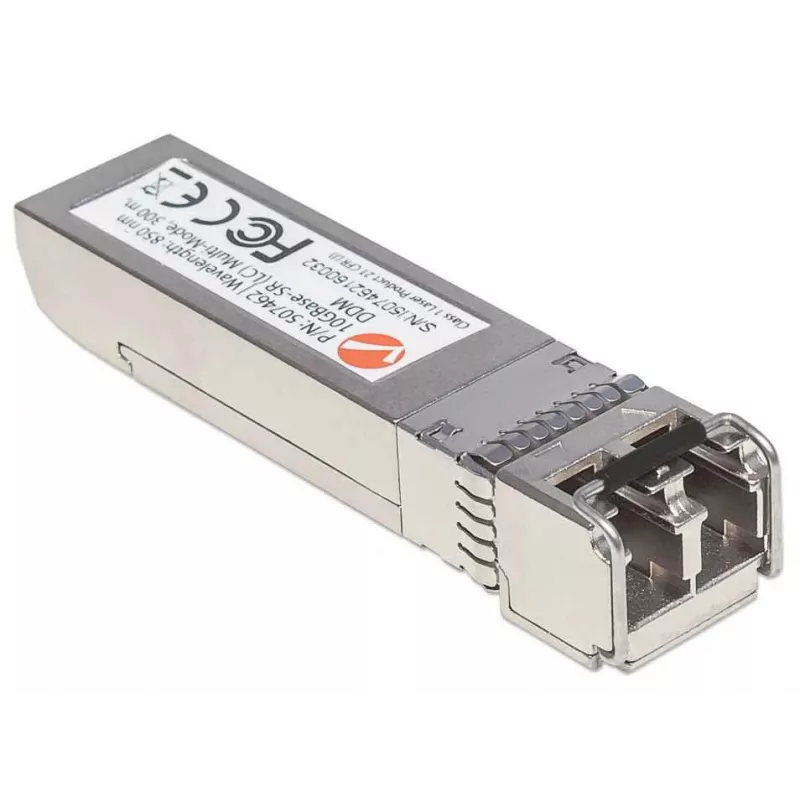

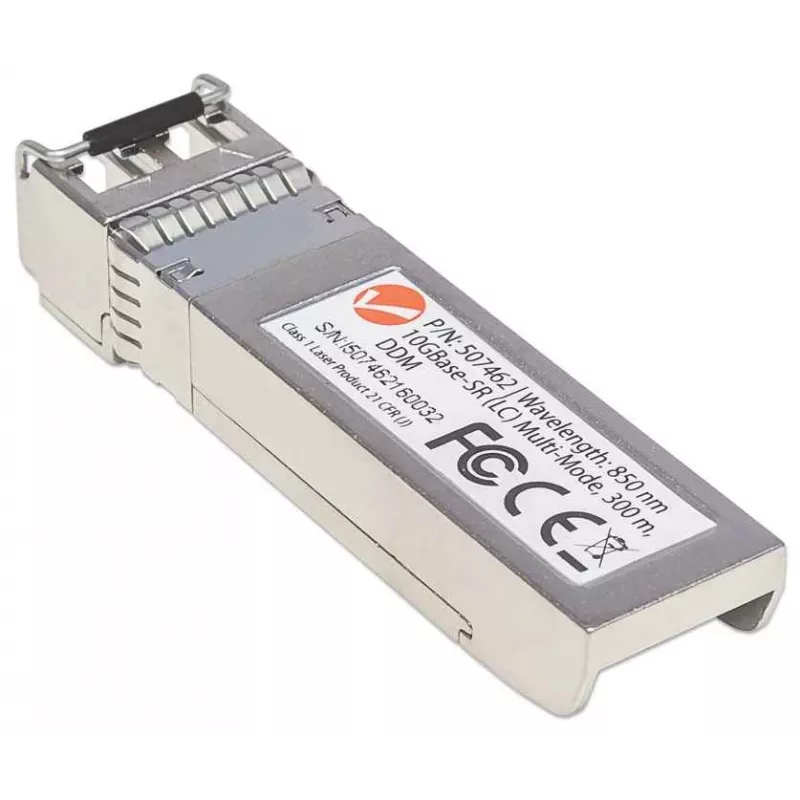

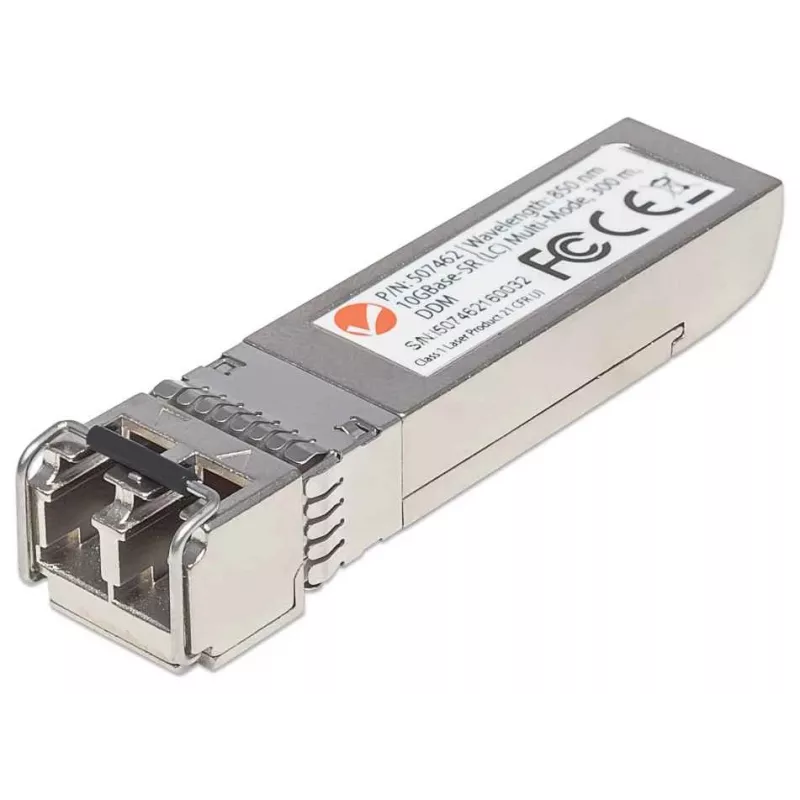

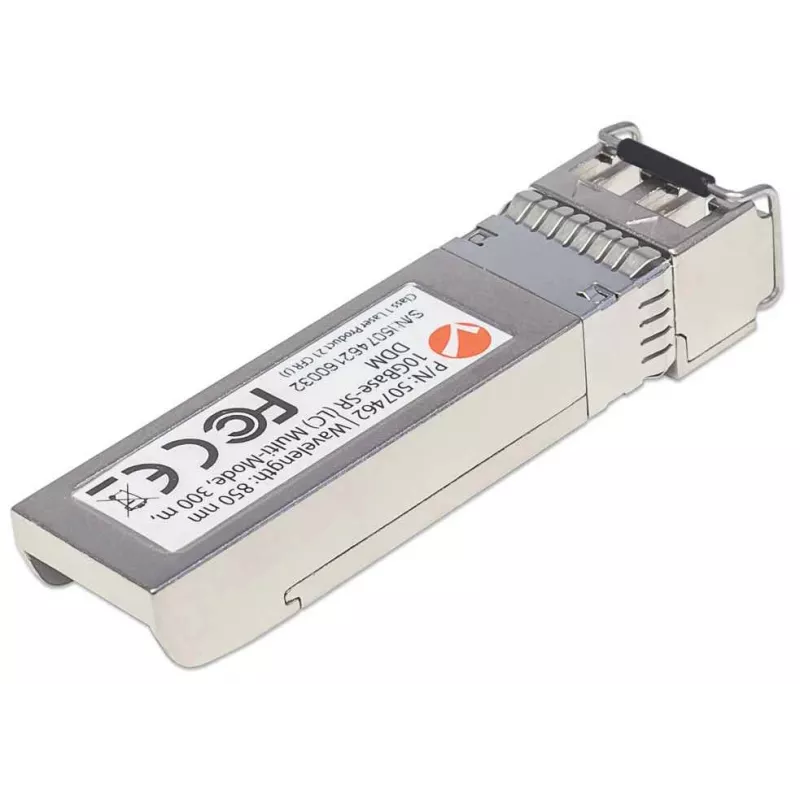

Optinio siųstuvo-imtuvo modulis Intellinet SFP+ 10GBase-SR

„Intellinet“ optinio siųstuvo-imtuvo modulis SFP+ 10GBase-SR užtikrina 10 gigabitų trumpojo nuotolio šviesolaidinį ryšį daugiaskaiduliu kabeliu iki 300 m atstumu. Sukurtas kompaktiškame metaliniame SFP+ korpuse, siųstuvas-imtuvas palaiko karšto prijungimo diegimą ir skaitmeninį diagnostikos stebėjimą (DDM), skirtą realiu laiku stebėti optinę išėjimo/įėjimo galią, temperatūrą, lazerio poslinkio srovę ir maitinimo įtampą. Modulis atitinka MSA reikalavimus ir yra pardavėjo atitikmuo „Cisco SFP-10G-SR“, jis turi sertifikatus, įskaitant FCC A klasę, CE, IEC-60825, RoHS ir NDAA. Fiziniai matmenys yra maždaug 14 x 57 x 12 mm, svoris – 0,037 kg, sidabrinis korpusas, maksimali darbinė įtampa – 3,3 V, o tipinės energijos sąnaudos – apie 1 W. Suteikiama trejų metų garantija.

Privalumai

Metalinis korpusas mažina elektromagnetinius trukdžius ir padidina patvarumą, o mini-GBIC (SFP+) formos faktorius leidžia didelio tankio prievadų diegimą stovuose ir įrangoje. Standartinio DDM palaikymas įgalina nuotolinę diagnostiką ir lengvesnę priežiūrą. MSA atitiktis ir pardavėjo atitikmens identifikavimas užtikrina platų suderinamumą su kelių gamintojų SFP+ prievadais.

Tinka

• 10 gigabitų jungtims tarp komutatorių, serverių ir saugojimo įrenginių duomenų centruose
• Didelio tankio šviesolaidiniams pataisų skydams ir paskirstymo rėmams
• Trumpojo nuotolio daugiaskaiduliams šviesolaidiniams kabeliams iki 300 m įmonių ir miestelių tinkluose
• Karštam SFP+ prievadų atnaujinimui ar keitimui be tinklo prastovų

Pagrindinės specifikacijos

• Sąsajos tipas: SFP+
• Maksimali duomenų perdavimo sparta: 10 Gbit/s (produkto duomenyse nurodyta iki 11100 Mbit/s)
• Optinis standartas: 10GBase-SR daugiaskaiduliam kabeliui
• Maksimalus pasiekiamumas: iki 300 m daugiaskaiduliu kabeliu (būdinga 10GBase-SR)
• Formos faktorius: mini-GBIC (SFP+), karšto prijungimo
• Korpusas: metalinis, sidabrinės spalvos
• Matmenys: maždaug 14 x 57 x 12 mm
• Svoris: 0,037 kg
• Darbinė įtampa: 3,3 V (maksimali)
• Energijos sąnaudos: ~1 W
• Atitiktis ir sauga: FCC A klasė, CE, IEC-60825, RoHS, NDAA

Kaip naudoti

Įkiškite SFP+ siųstuvą-imtuvą į bet kurį suderinamą SFP+ lizdą komutatoriuje, serverio Tinklo plokštėje ar saugojimo įrenginyje, kol pagrindinis įrenginys veikia, kad pasinaudotumėte karšto prijungimo galimybe. Prijunkite daugiaskaidulį šviesolaidinį kabelį su tinkamo tipo jungtimi (LC dvipusė) prie siųstuvo-imtuvo prievadų, užtikrindami teisingą poliškumą. Stebėkite ryšio būseną ir diagnostikos parametrus per pagrindinio įrenginio sąsają, kad patikrintumėte optinę galią, temperatūrą ir kitas DDM vertes. Keisdami modulius, atsargiai išimkite esamą siųstuvą-imtuvą atfiksuodami narvą ir traukdami tiesiai į išorę, tada įkiškite keičiamąjį, kol jis spragtelėdamas užsifiksuos.

Rekomendacijos

Norėdami pasiekti nurodytą atstumą, naudokite daugiaskaidulį šviesolaidinį kabelį su atitinkama dažnių juostos pločio ir ilgio sandauga (10GBase-SR rekomenduojami OM3/OM4). Laikykite šviesolaidžių jungtis ir galus švarius ir naudokite apsauginius dulkių gaubtelius, kai moduliai neprijungti. Po įdiegimo patikrinkite DDM rodmenis, kad įsitikintumėte, jog optinės galios lygiai ir temperatūra yra tinkami. Siekiant geriausio suderinamumo, užtikrinkite, kad prijungta įranga palaiko SFP+ ir MSA atitinkančius modulius.
