Intellinet siųstuvas-imtuvas Module Optical 10 Gigabit Fiber SFP+ 10GBase-LR 300m 1310nm

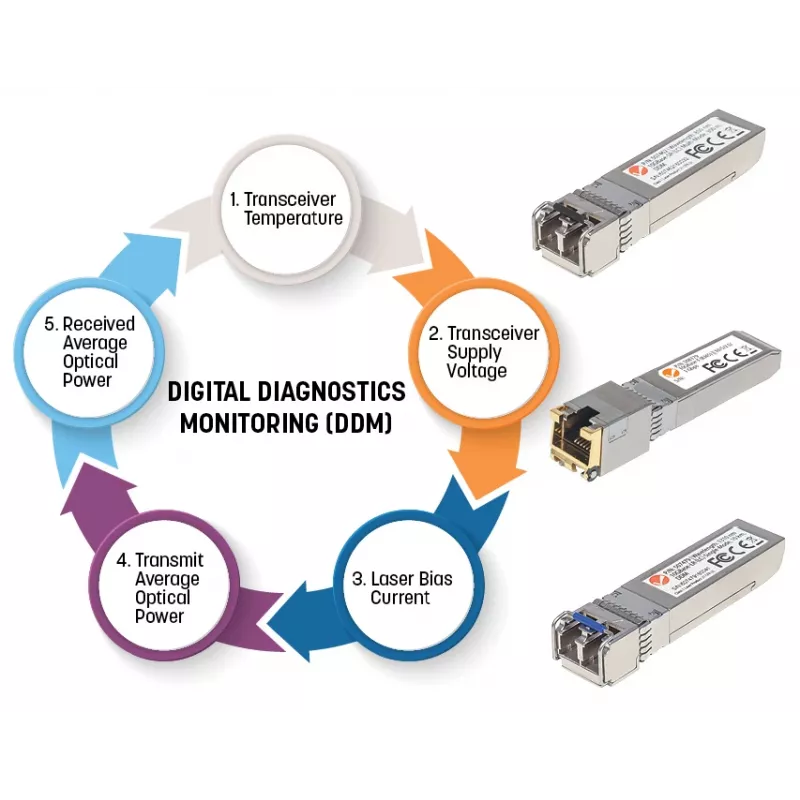

Intellinet 10GBase-LR SFP+ siųstuvo-imtuvo modulis užtikrina 10 Gigabitų eterneto ryšį per vienmodį šviesolaidį 1310 nm bangos ilgiu. Įdėtas į metalinį korpusą, kad sumažintų elektromagnetinius trukdžius ir padidintų patvarumą, šis SFP+ modulis yra suderinamas su HP / HPE sistemomis ir užprogramuotas transliuoti tiekėjo dalių numerius J9151A, J9151D, JD094A ir JD094B. Modulis palaiko karštojo prijungimo diegimą ir standartinį skaitmeninį diagnostikos stebėjimą (DDM), leidžiantį realiuoju laiku stebėti optinę išėjimo/įėjimo galią, temperatūrą, lazerio poslinkio srovę ir maitinimo įtampą.

Privalumai

Kompaktiška mini-GBIC (SFP+) forma leidžia kurti didelio tankio šviesolaidžio įrenginius, užimančius minimalią prievadų erdvę. Metalinis korpusas pagerina tvirtumą ir EMI apsaugą. Modulis užtikrina 10 Gbps spartą per vienmodį šviesolaidį ir palaiko karštojo keitimo diegimą, kad būtų išvengta tinklo pertrūkių. Integruotas DDM suteikia diagnostikos matomumą aktyviai priežiūrai.

Tinka

• 10GbE jungtims tarp pastatų arba duomenų centrų magistralėse
• Vienmodžio šviesolaidžio trasoms iki nurodytų atstumų
• Didelio tankio komutatorių ar maršrutizatorių įrenginiams, kuriems reikia kompaktiškų siųstuvų-imtuvų

Pagrindinės specifikacijos

• Standartas: 10GBase-LR SFP+
• Bangos ilgis: 1310 nm
• Maksimali duomenų perdavimo sparta: 10 000 Mbit/s (10 Gbps)
• Maksimalus perdavimo atstumas: iki 300 m per vienmodį šviesolaidį (pastaba: produkto medžiagoje kitur minima iki 10 km)
• Jungtis: LC
• Maitinimo įtampa: 3,3 V
• Tipinė galios sąnauda: 1 W
• Korpusas: metalinis, spalva: sidabrinė
• Matmenys: 14 mm x 57 mm x 12 mm
• Svoris: 0,02 kg
• Suderinamumas: užprogramuotas HPE dalių numeriams J9151A / J9151D / JD094A / JD094B

Kaip naudoti

Įstatykite SFP+ modulį į suderinamo komutatoriaus ar maršrutizatoriaus SFP+ lizdą, kol tvirtai užsifiksuos. Prijunkite LC galais užbaigtą vienmodį šviesolaidinį kabelį prie modulio. Siųstuvas-imtuvas yra karštojo prijungimo tipo, todėl jį galima įstatyti ar išimti neišjungiant priimančiojo įrenginio. Naudodamiesi savo įrangos valdymo sąsaja patikrinkite ryšio būseną ir pasiekite DDM reikšmes, kad stebėtumėte optinę galią, temperatūrą ir maitinimo parametrus.

Rekomendacijos

Naudokite vienmodį šviesolaidį su LC jungtimis ir prieš įkišdami patikrinkite šviesolaidžio tipą bei jungčių švarą. Laikykitės gamintojo nustatytų jungties atstumo ir galios biudžeto ribų. Diegimo ir veikimo metu stebėkite DDM rodmenis, kad užtikrintumėte signalo vientisumą.
