Optinio pluošto jungiamoji dėžutė DELOCK 2 x SC/APC Simplex su 30 m G.657.A1 lašinio kabelio rinkiniu

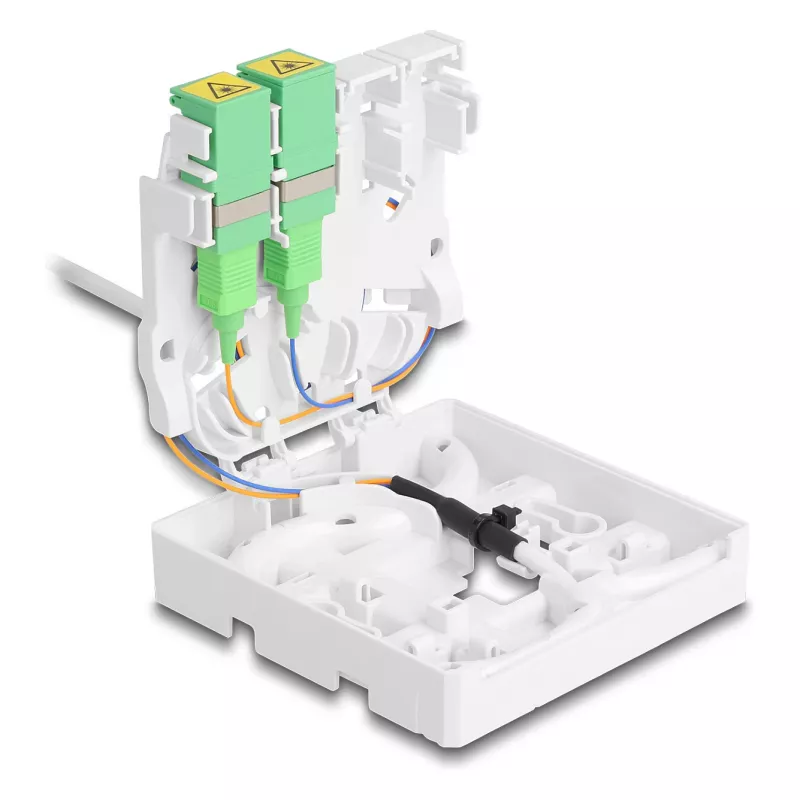

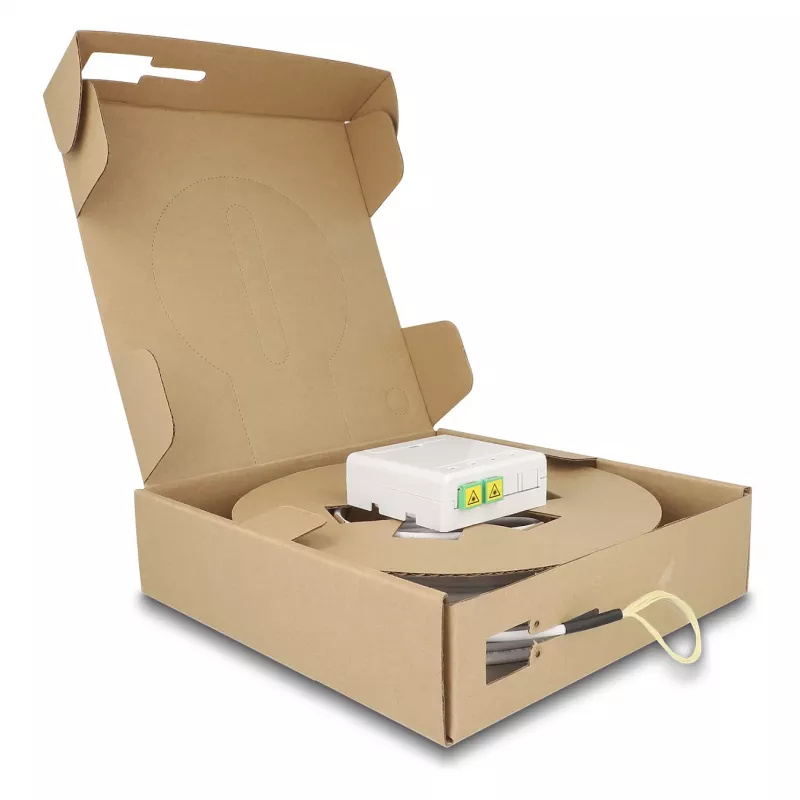

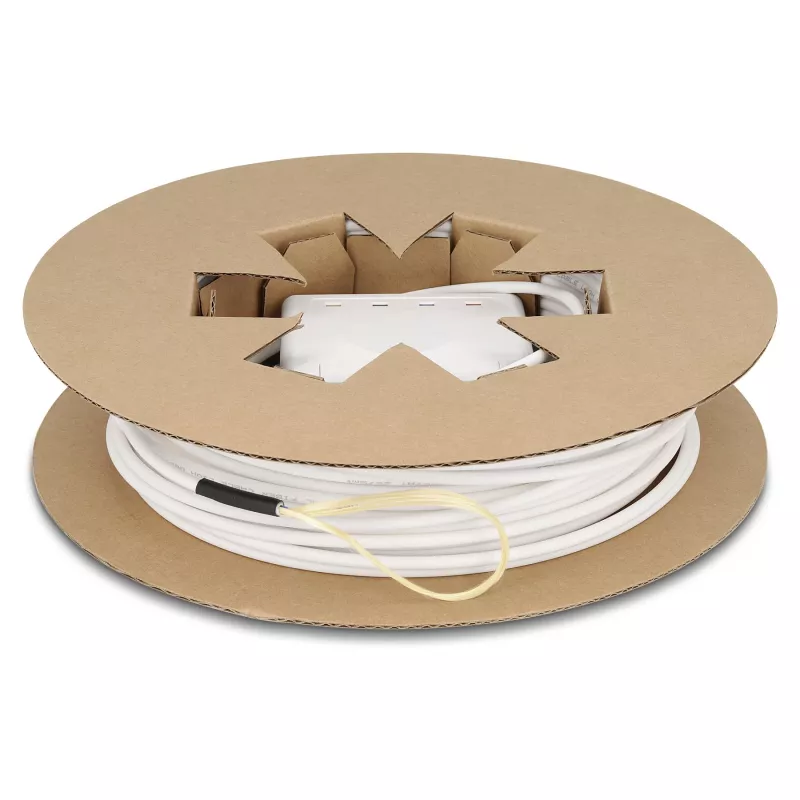

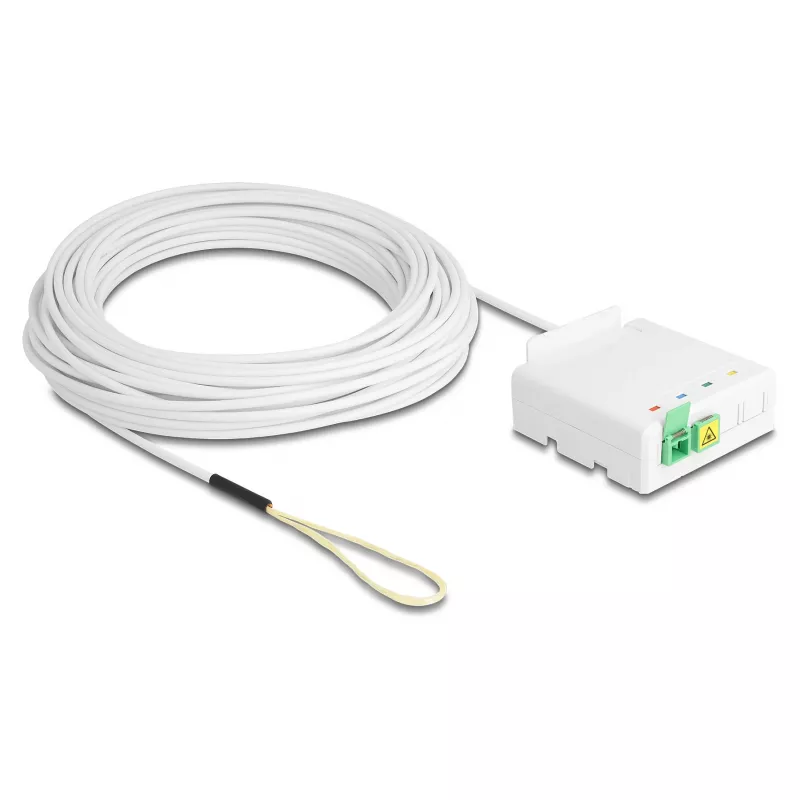

DELOCK optinio pluošto jungiamoji dėžutė su 2 x SC/APC Simplex adapteriais ir 30 m G.657.A1 lašinio kabelio rinkiniu yra iš anksto surinktas FTTH prijungimo sprendimas, skirtas tvirtinti prie sienos arba DIN bėgelio. Įrenginyje yra vieta dviem SC/APC simplex jungtims, taip pat komplektuojama su 30 metrų ilgio nejautriu lenkimui vienmodžiu lašiniu kabeliu ant ritės. Dėžutė skirta vidaus / lauko lašiniams kabeliams ir pastatų instaliacijoms, joje galima sujungti pluoštą tiek suvirinant, tiek sujungiant kabelių galus, taip pat užtikrina įtempimo sumažinimą ir apsaugotą kabelio įvadą į pastatą.

Privalumai

Ši jungiamoji dėžutė tiekiama iš anksto surinkta su jau sumontuotu lašiniu kabeliu, todėl montavimas vyksta greičiau ir sumažėja paruošimo darbų vietoje. Naudojant nejautrų lenkimui G.657.A1 pluoštą, užtikrinamas patikimas signalo perdavimas esant ankštoms lenkimo sąlygoms, kurios dažnos FTTH instaliacijose. Korpusas leidžia saugiai laikyti jungtis, turi integruotą įtempimo mažinimą ir kontroliuojamą kabelio įvadą, kad būtų apsaugotos jungtys tvarkant ir eksploatuojant.

Tinka

• FTTH abonentų lašinėms jungtims prie pastato paskirstymo taško
• Vidaus / lauko trumpų atstumų lašiniams kabeliams, kai reikalingas nejautrus lenkimui pluoštas
• Mažų pastatų ar butų instaliacijoms, kurioms reikia dviejų SC/APC simplex galūnių
• Situacijoms, kai reikia montuoti ant sienos arba 35 mm DIN bėgelio

Pagrindinės specifikacijos

• Pluošto tipas: vienmodis, nejautrus lenkimui G.657.A1
• Lašinio kabelio ilgis: 30 m
• Jungties tipas: 2 × SC/APC simplex, moteriška
• Jungties poliravimas: APC (angl. kampuotas physical contact)
• Apvalkalo medžiaga: mažai dūmų išskiriantis, be halogenų (LSZH)
• Korpuso spalva: balta
• Montavimo galimybės: tvirtinimas prie sienos ir suderinamumas su 35 mm DIN bėgeliu (horizontaliai ir vertikaliai)

Kaip naudoti

Sumontuokite jungiamąją dėžutę ant lygaus paviršiaus arba įleidžiamoje sieninėje dėžutėje, naudodami tam skirtas montavimo angas, arba užfiksuokite ją ant 35 mm DIN bėgelio horizontaliai arba vertikaliai. Išvyniokite iš anksto suvyniotą lašinį kabelį nuo ritės iki norimo maršruto taško ir pritvirtinkite kabelį integruotu įtempimo mažinimo mechanizmu korpuso viduje. Prijunkite arba suvirinkite įeinančius tiekimo pluoštus prie dviejų SC/APC simplex jungčių pagal poreikį, tada uždarykite korpusą, kad apsaugotumėte jungtis nuo mechaninio poveikio ir dulkių. Po montavimo patikrinkite optinį tęstinumą ir signalo lygius naudodami tinkamą bandymo įrangą.

Rekomendacijos

Atsargiai elkitės su SC/APC jungtimis, kad jų galiniai paviršiai liktų švarūs ir nepažeisti; naudokite tinkamus dulkių gaubtelius, kai jungtys nesujungtos. Venkite staigių lenkimų prie jungties ir laikykitės lenkimo spindulio rekomendacijų G.657.A1 pluoštui. Atlikite bandymus po montavimo (vizualinė apžiūra, įterptiniai nuostoliai ir grįžtamieji nuostoliai, jei taikoma), kad patvirtintumėte linijos veikimą.
