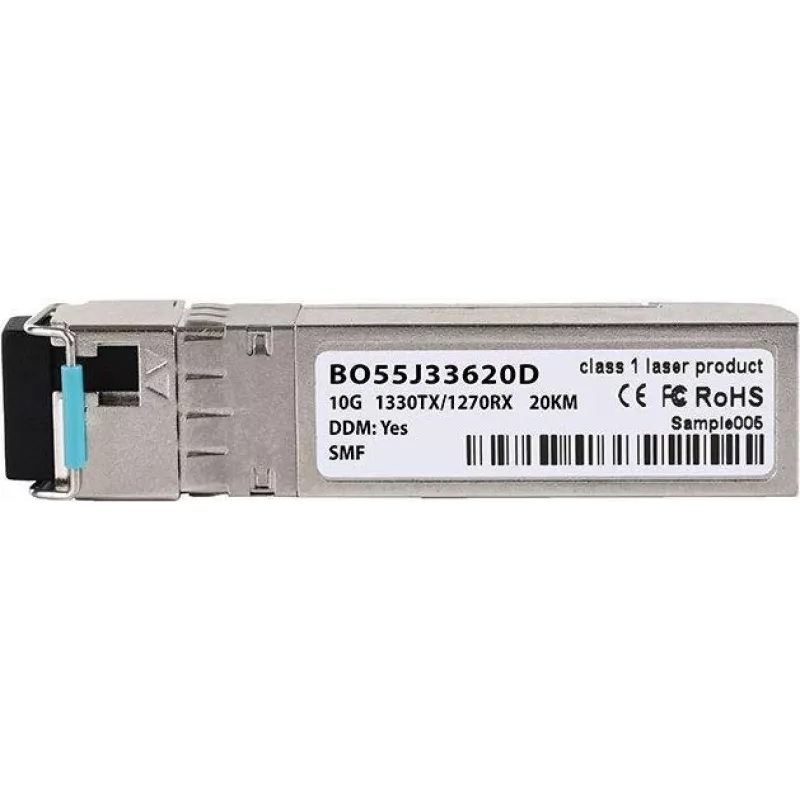

Optinio modulio SFP siųstuvas-imtuvas BlueOptics SFP10G-BX1330-20-BO 10000 Mbit/s

„BlueOptics SFP10G-BX1330-20-BO“ yra kompaktiškas SFP+ optinio pluošto siųstuvo-imtuvo modulis, skirtas 10 Gbit/s ryšiams per vienmodį pluoštą. Metalinis, sidabrinės spalvos, apytiksliai 3 g svorio, jis veikia nuo 3,3 V maitinimo ir palaiko optinio perdavimo atstumus iki 20 000 m. Modulis naudoja SFP+ formos faktorių su LC simplex sąsaja ir įgyvendina dvikryptį 10GBASE-BX-D optinį ryšį su atskirais siųstuvo ir imtuvo bangos ilgiais, užtikrinant efektyvų dvipusį perdavimą vienu pluoštu.

Privalumai

Šis siųstuvas-imtuvas užtikrina didelės spartos 10 Gbit/s duomenų perdavimą mažame SFP+ korpuse, suderinamame su įranga, palaikančia 10GBASE-BX-D SFP+ modulius. Metalinis korpusas suteikia mechaninį patikimumą ir šiluminį stabilumą, o lengva konstrukcija supaprastina tvarkymą ir montavimą. Skaitmeninio diagnostinio stebėjimo (DDM/DOM) palaikymas leidžia nuotoliniu būdu nuskaityti veikimo parametrus, jei tai palaiko priimančioji įrenginys, padedant trikčių šalinimui ir priežiūrai.

Tinkamas naudoti

Pagrindinės specifikacijos

Kaip naudoti

Įkiškite SFP+ siųstuvą-imtuvą į suderinamą SFP+ prievadą komutatoriuje, maršrutizatoriuje ar kitame tinklo įrenginyje, laikydamiesi priimančiojo įrenginio gamintojo karštojo prijungimo ir tvarkymo instrukcijų. Prijunkite LC simplex vienmodžio pluošto pataisos laidą, užtikrindami tinkamą poliškumą ir kad priešingas galas būtų prijungtas prie atitinkamo dvikrypčio siųstuvo-imtuvo ar tinkamos pluošto terminacijos. Maitinimą tiekia priimantysis įrenginys (3,3 V). Jei priimantysis įrenginys palaiko DDM/DOM, įjunkite arba užklauskite diagnostikos duomenis per įrenginio valdymo sąsają, kad stebėtumėte maitinimo įtampą, optinę galią ir temperatūrą.

Rekomendacijos

Prieš diegdami patikrinkite aparatinės įrangos suderinamumą su tiksliniu komutatoriumi, maršrutizatoriumi ar saugojimo sistema ir naudokite tinkamus vienmodžius LC simplex pataisos laidus. Venkite per didelio pluoštinių kabelių lenkimo ir laikykitės ESD atsargumo priemonių tvarkydami siųstuvą-imtuvą. Norėdami pasiekti skaitmeninius diagnostikos duomenis, įsitikinkite, kad priimantysis įrenginys palaiko DDM/DOM funkcijas šiam SFP+ moduliui.
