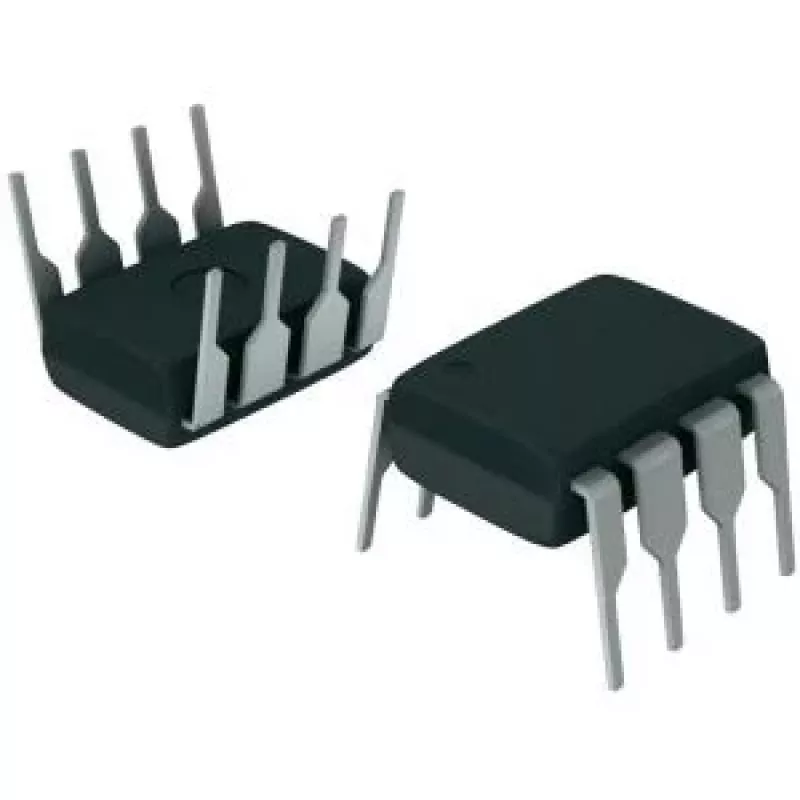

Operacinis stiprintuvas Texas Instruments OPA703PA PDIP-8 mažo triukšmo tikslus linijinis IC

TEXAS INSTRUMENTS OPA703PA yra vienpolio maitinimo operacinis stiprintuvas PDIP-8 korpuse, sukurtas tiksliam linijiniam signalų apdorojimui. Prietaisas pasižymi mažu įėjimo triukšmu ir tiksliu stiprinimo našumu, tinka kompaktiškoms plokštėms, kurioms reikalingas DIP montavimas. Jis palaiko įprastas analogines užduotis, tokias kaip stiprinimo pakopos, aktyvieji filtrai ir signalų kondicionavimas, kai svarbus mažas triukšmas ir stabilus linijinis atsakas.

Privalumai

Stiprintuvas užtikrina mažą įėjimo triukšmą ir tikslų linijiškumą visame veikimo diapazone, leidžiantį švaresnį signalo stiprinimą jautriose grandinėse. Jo PDIP-8 kiauryminio montavimo korpusas supaprastina prototipų kūrimą ir keitimą senesnėse plokštėse. Vienpolio maitinimo veikimas ir nuspėjamos poslinkio bei dreifo charakteristikos sumažina sudėtingo poslinkio nustatymo poreikį, o prietaiso dažnių juostos plotis ir atvirojo kontūro stiprinimo koeficientas užtikrina patikimą veikimą vidutinio dažnio programose.

Tinka

• Jutiklių sąsajoms ir keitiklių signalų kondicionavimui
• Tikslioms stiprinimo pakopoms ir buferiniams stiprintuvams
• Aktyviam filtravimui garso ir matavimo grandinėse
• Prototipų plokštėms ir kiauryminio montavimo mėgėjų projektams

Pagrindinės specifikacijos

• Korpuso tipas: PDIP-8 kiauryminis
• Maitinimo konfigūracija: vienpolio maitinimo veikimas
• Mažas įėjimo triukšmas, optimizuotas tiksliosioms programoms
• Tikslus linijinis stiprinimas su mažu poslinkiu ir dreifu
• Tinkamas dažnių juostos plotis bendros paskirties analoginiam signalų apdorojimui

Kaip naudoti

Įdėkite PDIP-8 stiprintuvą į suderinamą lizdą arba prilituokite į kiauryminio montavimo plokštės vietą, laikydamiesi standartinio vieno operacinio stiprintuvo kontaktų išdėstymo. Tiekkite rekomenduojamą vienpolę maitinimo įtampą ir tinkamai blokuokite maitinimo kontaktus, kad sumažintumėte triukšmą. Konfigūruokite stiprintuvą norimoje topologijoje – neinvertuojančioje, invertuojančioje, buferinėje ar aktyviojo filtro – naudodami išorinius rezistorius ir kondensatorius, parinktus norimam stiprinimui ir dažnių juostos pločiui nustatyti pagal jūsų grandinės reikalavimus. Laikykitės įprastų analoginio išdėstymo taisyklių: signalo takelius laikykite trumpus, atsiejamuosius kondensatorius dėkite arti maitinimo kontaktų, o jautrius įėjimus tieskite toliau nuo skaitmeninių linijų.

Rekomendacijos

Geriausiems rezultatams naudokite mažo triukšmo maitinimo šaltinį ir atsiejamuosius kondensatorius (keraminius 0,1 µF arti maitinimo kontaktų), kad sumažintumėte maitinimo sukeliamą triukšmą. Suderinkite rezistorių vertes ir kritiniams grįžtamojo ryšio tinklams rinkitės mažo triukšmo, mažo dreifo komponentus. Kurdami prototipus naudokite IC lizdą, kad būtų lengviau pakeisti ir kad būtų išvengta terminio įtempio litavimo metu.
