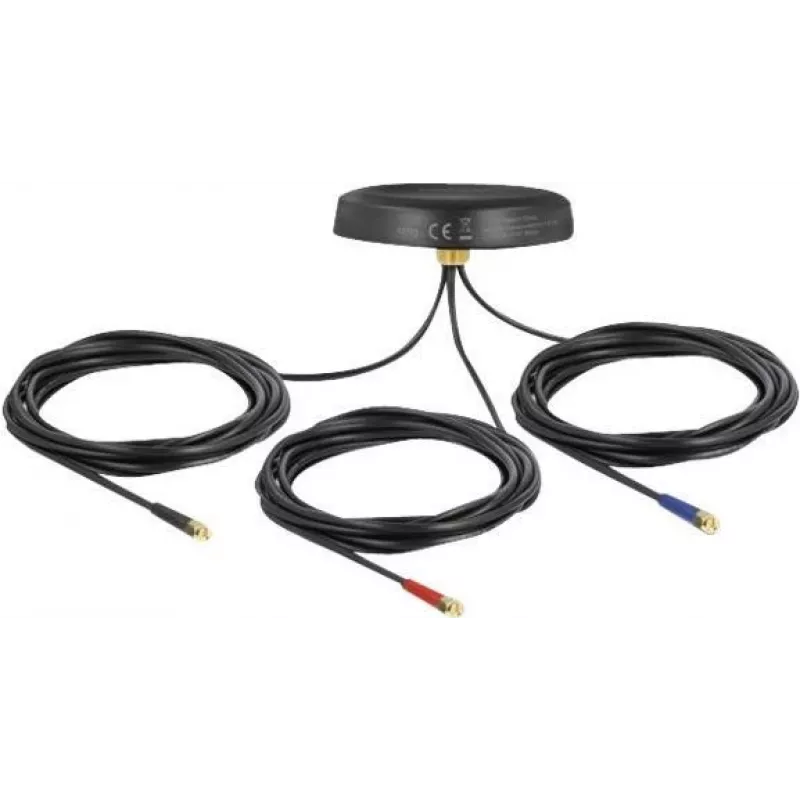

Omni-directional antenna DeLOCK 12717

„DeLOCK 12717“ įvairiakryptė antena sujungia tris fiziškai atskirtus siųstuvus-imtuvus: du PIFA elementus, skirtus LTE ir GSM/UMTS, bei GNSS plokštelinę anteną, skirtą globalios navigacijos palydovų sistemos signalams priimti. Antena sukurta naudoti lauke ir pritaikyta atšiaurioms aplinkos sąlygoms; ji yra atspari vandeniui, smūgiams ir veikia plačiame darbinės temperatūros diapazone. Maksimalus stiprinimas – 28 dBi, impedansas – 50 Ω, jungtis – SMA (moteriška), ši antena palaiko kelių juostų priėmimą GNSS ir mobiliojo ryšio dažnių ruožuose.

Privalumai

Antena siūlo kelių juostų aprėptį viename kompaktiškame korpuse, kuriame integruoti specializuoti PIFA elementai LTE ir GSM/UMTS ryšiui bei GNSS plokštelinė antena. Įvairiakryptis spinduliavimo pobūdis ir didelis maksimalus stiprinimas (28 dBi) pagerina priėmimą iš įvairių krypčių. Lauko sąlygoms pritaikytos mechaninės savybės – atsparumas vandeniui, smūgiams ir plati temperatūrų tolerancija – leidžia ją naudoti pramoninėse ir mobiliose instaliacijose. 50 Ω impedansas ir SMA (moteriška) jungtis užtikrina platų suderinamumą su įprasta radijo įranga.

Tinkama naudoti

• Transporto sistemose (transporto priemonėse, automobilių parko sekimui)
• Miškininkystės ir žemės ūkio stebėjimo sistemose
• Statybų aikštelių ryšiui
• Jūrinėms reikmėms ir pakrančių instaliacijoms
• Nuotolinei lauko telemetrijai ir daiktų interneto (IoT) sprendimams

Pagrindinės specifikacijos

• Modelis: DeLOCK 12717
• Antenos tipas: įvairiakryptė, daugiajuostė su dviem PIFA elementais ir GNSS plokšteline antena
• Dažnių juostos: GNSS 1,57542 GHz; 1,71–2,7 GHz; 0,698–0,96 GHz; 1,598–1,610 GHz
• Maksimalus stiprinimas: 28 dBi
• Impedansas: 50 Ω
• Jungtis: SMA (moteriška)
• Svoris: 1,2 kg
• Spalva: juoda

Kaip naudoti

Sumontuokite anteną lauke, atviroje vietoje su kuo mažiau kliūčių, kad maksimaliai išnaudotumėte įvairiakryptį priėmimą. Prijunkite anteną prie radijo įrenginio naudodami suderinamą SMA (vyrišką) kabelio jungtį ir įsitikinkite, kad įrenginio impedansas atitinka 50 Ω. Pritvirtinkite tvirtinimo įrangą pagal montavimo paviršių ir patikrinkite orientaciją bei kabelių vedimą, kad išvengtumėte mechaninio įtempimo. Po įdiegimo patikrinkite signalo lygius prijungtoje įrangoje ir, jei reikia, pakoreguokite padėtį, kad pasiektumėte geriausią veikimą.

Rekomendacijos

Siekiant patikimo ilgalaikio veikimo, lauko ir pakrančių instaliacijose naudokite jūriniam arba oro sąlygoms atsparų koaksialinį kabelį ir korozijai atsparias jungiamąsias detales; periodiškai tikrinkite sandariklius ir tvirtinimo elementus, ypač po stiprių oro sąlygų ar mechaninio smūgio.
