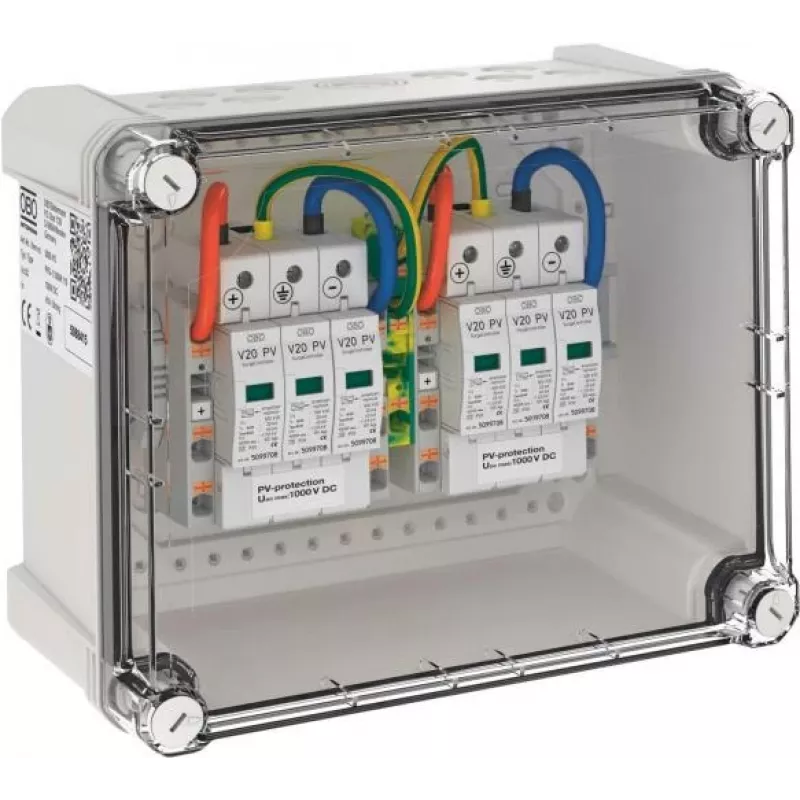

OBO PVG-C1000K 110 PV generatoriaus prijungimo dėžutė 2x1 eilutė 1000V DC IP65

Fotovoltinės instaliacijos reikalauja patikimo, saugaus ir efektyvaus saulės eilučių prijungimo prie keitiklių. OBO PVG-C1000K 110 generatoriaus prijungimo dėžutė išsprendžia šią problemą, nes suteikia tvirtą, iš anksto sujungtą korpusą, kuris sujungia dvi PV eilutes ir tiekia jas į du centrinio keitiklio MPP sekiklius. Tai pašalina netvarkingą montavimą vietoje, sumažina įrengimo laiką ir pagerina sistemos apsaugą integruotais viršįtampių apsaugos įtaisais bei nuolatinės srovės atjungikliu.

Kam jis skirtas

Ši prijungimo dėžutė idealiai tinka saulės įrengėjams, EPC rangovams ir sistemų integratoriams, dirbantiems su gyvenamosiomis, komercinėmis ar pramoninėmis PV sistemomis iki 1000 V DC. Ji tinka projektams, kuriuose reikia sujungti dvi eilutes ir prijungti jas prie dvigubo MPPT keitiklio, užtikrinant atitiktį saugos standartams ir ilgalaikį patikimumą.

Pagrindinės savybės

• Iš anksto sujungta 2 PV eilutėms ir 2 MPP sekikliams
• Integruota 2 tipo nuolatinės srovės viršįtampių apsauga (3 poliai kiekvienai eilutei)
• Įmontuotas 2 polių nuolatinės srovės atjungiklis kiekvienai eilutei (30 A vardinė srovė)
• IP65 atsparus oro sąlygoms korpusas su UV atspariu polikarbonato gaubtu
• MC4 jungtys greitam montavimui be įrankių
• Maksimali sistemos įtampa 1000 V DC, bendra įėjimo srovė 30 A

Specifikacijos

• Produkto tipas: Fotovoltinės (PV) generatoriaus prijungimo dėžutė
• PV eilučių skaičius: 2
• Palaikomų MPP sekiklių skaičius: 2
• Maks. sistemos įtampa (Uoc max): 1000 V DC
• Maks. įėjimo srovė vienai eilutei (Isc max): 15 A
• Bendra maks. įėjimo srovė: 30 A
• Viršįtampių apsaugos įtaisas: 2 tipo nuolatinės srovės viršįtampių iškroviklis, 3 poliai kiekvienai eilutei (+/GND/-)
• Vardinė iškrovos srovė (In): 20 kA (8/20 µs)
• Maks. iškrovos srovė (Imax): 40 kA (8/20 µs)
• Trumpojo jungimo srovės įvertinimas (Isccr): 10 kA
• Integruotas nuolatinės srovės atjungiklis: Taip, 2 poliai kiekvienai eilutei
• Nuolatinės srovės jungiklio vardinė srovė: 30 A
• Apsaugos klasė: IP65
• Korpuso medžiaga: UV atsparus polikarbonatas (PC)
• Įėjimo jungties tipas: MC4 jungtys
• Išėjimo jungties tipas: MC4 jungtys
• Darbinės temperatūros diapazonas: -25°C iki +60°C
• Montavimo tipas: Montavimas ant sienos

Patarimai

Užtikrinkite tinkamą kabelių skerspjūvį pagal vietinius reglamentus ir maksimalią 15 A srovę vienai eilutei. Sumontuokite dėžutę pavėsyje, lengvai pasiekiamoje vietoje, kad prailgintumėte komponentų tarnavimo laiką. Naudokite integruotą nuolatinės srovės atjungiklį saugiai priežiūrai ir avariniam atjungimui. Reguliariai tikrinkite viršįtampių apsaugos modulius ir pakeiskite juos, jei būsenos indikatorius rodo gedimą.
