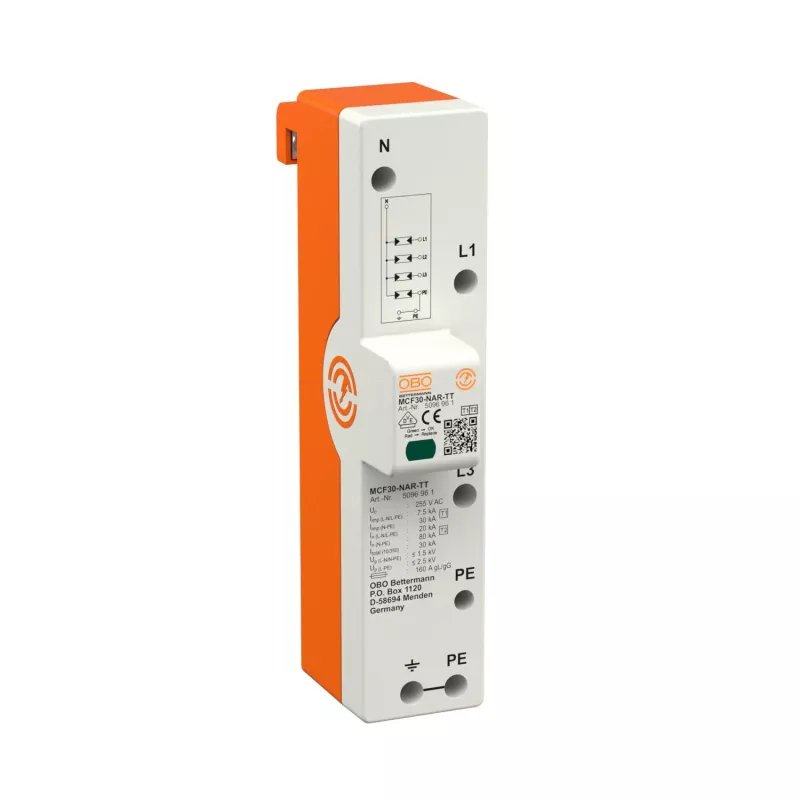

OBO BETTERMANN OBO MCF30-NAR-TT LightningControllerRail 3 polių kombinuotas žaibo ir viršįtampio iškroviklis su NPE 255V

OBO MCF30-NAR-TT yra kombinuotas žaibo srovės ir viršįtampio iškroviklis (1+2 tipo SPD), sukurtas trifazėms TN-S ir TT elektros sistemoms. Jo išskirtinis gebėjimas yra itin žemas įtampos apsaugos lygis, mažesnis nei 1,5 kV, užtikrinantis, kad jautri įranga žemyn srovės grandinėje išliktų saugi net esant dideliems viršįtampiams. Įrenginys integruoja 3 polių iškroviklį su NPE (neutralės-apsauginio įžeminimo) moduliu, užtikrinančiu visišką apsaugą visiems faziniams laidams ir neutralės-įžeminimo keliui.

Privalumai

Šis iškroviklis sujungia didelę 1 tipo žaibo iškroviklio iškrovos galią su žemu 2 tipo viršįtampio iškroviklio apsaugos lygiu viename kompaktiškame įrenginyje. NPE modulis su kibirkšties tarpu saugiai atlaiko dideles impulsines sroves, o faziniai moduliai su varistoriais užtikrina greitą atsaką ir puikų įtampos ribojimą. Integruotas potencialo neturintis perjungimo kontaktas leidžia nuotoliniu būdu stebėti iškroviklio būseną, todėl galima greitai nustatyti sugedusį modulį nepertraukiant maitinimo. Ant DIN bėgelio montuojamas korpusas pagamintas iš halogenų neturinčio, liepsnai atsparaus termoplastiko (UL 94 V-0) ir turi IP20 apsaugos laipsnį, todėl tinka montuoti skirstomuosiuose skyduose ir pramoninėse valdymo spintose. Įrenginys nereikalauja priežiūros ir yra skirtas ilgam tarnavimo laikui, pasižymi dideliu lydinčiosios srovės gesinimo gebėjimu iki 50 kA, užtikrinančiu patikimą veikimą net tinkluose su didelėmis trumpojo jungimo srovėmis.

Tinka

• Trifazėms maitinimo sistemoms (TN-S, TT), kurių vardinė įtampa 230/400 V
• Pagrindinių ir antrinių skirstomųjų skydu apsaugai pramoniniuose, komerciniuose ir gyvenamuosiuose pastatuose
• Įrenginiams, kuriems reikalinga kombinuota žaibo ir viršįtampio apsauga pagal IEC 61643-11 ir EN 61643-11
• Programoms, kuriose reikalingas nuotolinis iškroviklio būsenos signalizavimas priežiūros tikslais
• Aplinkoms, kuriose darbinė temperatūra nuo -40 °C iki +80 °C

Pagrindinės specifikacijos

• SPD tipas: 1 tipas + 2 tipas (I + II klasė)
• Polių skaičius: 3P+NPE
• Maksimali nuolatinė darbinė įtampa (Uc): 255 V AC
• Vardinė iškrovos srovė (In, 8/20 µs) vienam poliui: 30 kA; iš viso: 90 kA
• Impulsinė srovė (Iimp, 10/350 µs) vienam poliui: 7,5 kA; iš viso: 30 kA
• Įtampos apsaugos lygis (Up): < 1,5 kV
• Lydinčiosios srovės gesinimo geba (Ifi): 50 kA
• Atsako laikas: < 100 ns
• Montavimas: 35 mm DIN bėgelis
• Prijungimo skerspjūvis: vientisas 1,5–35 mm², suvytas 1,5–25 mm²
• Maksimalus atsarginis saugiklis: 315 A gL/gG
• Nuotolinis signalizavimas: potencialo neturintis perjungimo kontaktas
• Apsaugos laipsnis: IP20
• Korpuso medžiaga: termoplastikas, UL 94 V-0
• Darbinė temperatūra: -40 °C iki +80 °C
• Standartai: IEC 61643-11, EN 61643-11

Rekomendacijos

Siekiant optimalios apsaugos, MCF30-NAR-TT montuokite kuo arčiau pastato maitinimo įvado, užtikrindami trumpas ir tiesias jungiamąsias linijas. Naudokite tinkamus atsarginius saugiklius (maks. 315 A gL/gG) ir patikrinkite, ar įžeminimo sistema atitinka reikalavimus. Nuotolinio signalizavimo kontaktą reikia prijungti prie stebėjimo sistemos, kad būtų galima nedelsiant aptikti bet kokį iškroviklio gedimą. Rekomenduojama reguliariai vizualiai tikrinti būsenos indikatorius, ypač po žinomų žaibo įvykių.
