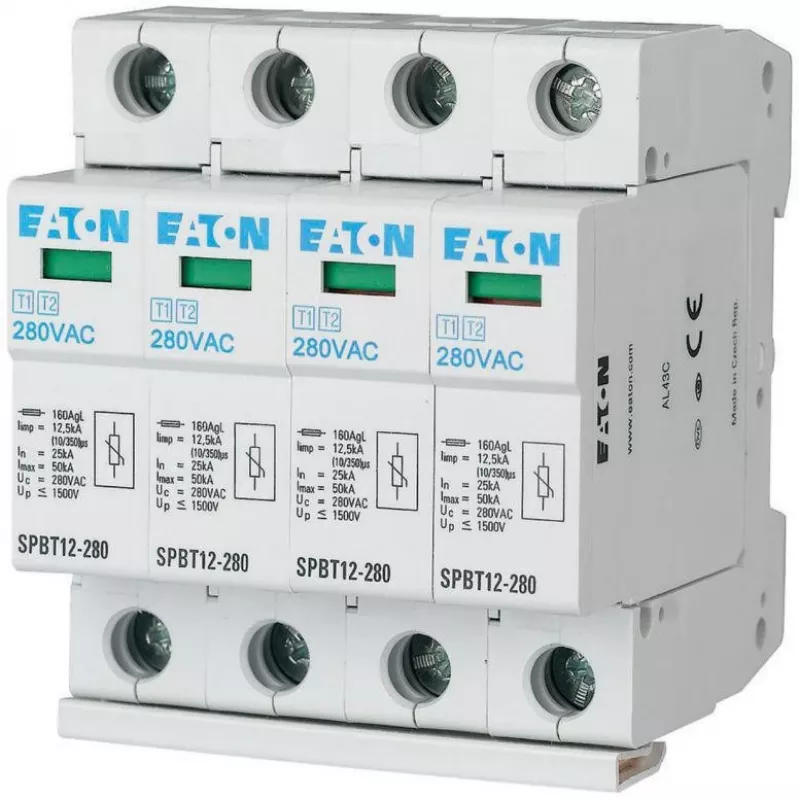

EATON SPBT12-280/4 Apsauginis įtaisas nuo viršįtampių 1+2 tipo 4-polių 12,5kA 1,5kV TN/TNS

EATON SPBT12-280/4 yra aukštos kokybės kombinuotas 1 ir 2 tipo apsauginis įtaisas nuo viršįtampių (SPD), skirtas pagrindiniams skirstomiesiems skydams TN ir TNS įžeminimo sistemose. Jis užtikrina patikimą apsaugą tiek nuo tiesioginių žaibo smūgių (10/350 µs), tiek nuo perjungimo viršįtampių (8/20 µs), užtikrindamas jūsų elektros instaliacijos saugumą ir patikimumą.

Privalumai

Kombinuota 1+2 tipo apsauga viename įrenginyje taupo vietą ir montavimo išlaidas. Dėl didelės impulsinės srovės vertės 12,5 kA ir maksimalios išlydžio srovės 50 kA, jis užtikrina aukščiausios klasės apsaugą jautriai įrangai. Vizuali būsenos indikacija (žalia/raudona) leidžia lengvai stebėti veikimo būseną.

Tinka

• Pagrindiniams skirstomiesiems skydams gyvenamuosiuose, komerciniuose ir pramoniniuose pastatuose
• TN ir TNS įžeminimo sistemoms
• Apsaugai nuo žaibo ir perjungimo viršįtampių

Pagrindinės specifikacijos

• SPD tipas: 1 tipas + 2 tipas (kombinuotas)
• Polių skaičius: 4 poliai
• Vardinė sistemos įtampa (Un): 230/400 V AC
• Maksimali nuolatinė darbinė įtampa (Uc): 280 V AC
• Impulsinė srovė (Iimp) (10/350 µs): 12,5 kA
• Vardinė išlydžio srovė (In) (8/20 µs): 20 kA
• Maksimali išlydžio srovė (Imax) (8/20 µs): 50 kA
• Apsaugos įtampos lygis (Up): ≤ 1,5 kV
• Įžeminimo sistemos suderinamumas: TN-S, TT, TN-C-S
• Montavimo tipas: DIN bėgelis
• Modulio plotis: 4 TE (72 mm)
• Trumpojo jungimo atsparumas (Isccr): 50 kA
• Sekimo srovės gesinimo geba (Ifi): 100 A (N-PE)
• Darbinės temperatūros diapazonas: nuo -40 iki +80 °C
• Apsaugos režimas: L-N, N-PE
• Būsenos indikacija: vizuali (žalia/raudona)
• Standartų atitiktis: IEC/EN 61643-11

Rekomendacijos

Norėdami užtikrinti optimalią apsaugą, montuokite šį SPD pagrindiniame skirstomajame skyde ir užtikrinkite tinkamą koordinavimą su žemesnio lygio apsauginiais įtaisais. Visada laikykitės vietinių elektros instaliacijos taisyklių ir gamintojo nurodymų.
