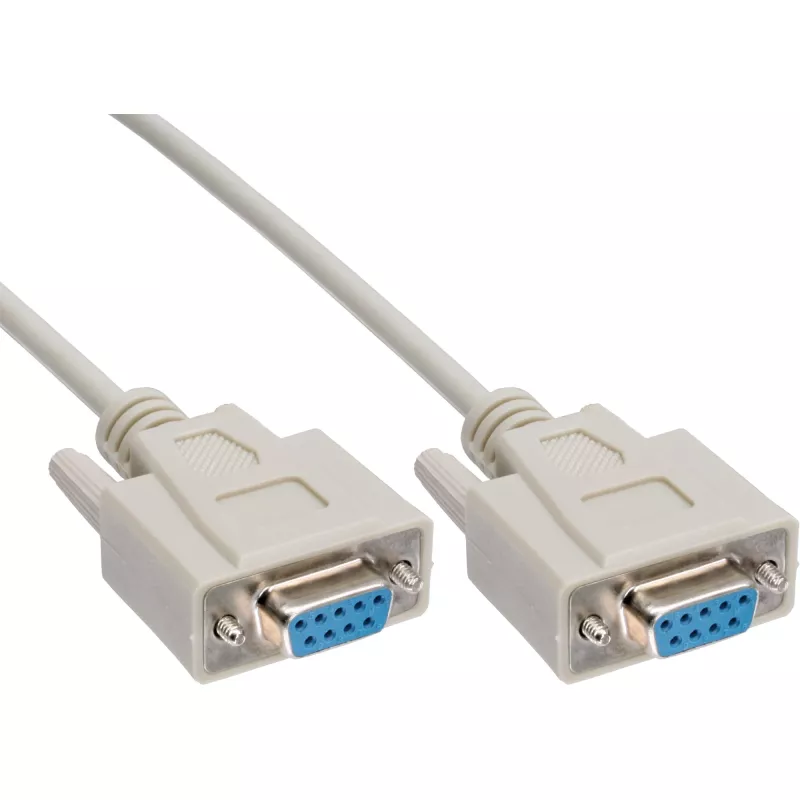

Nuoseklusis nulinio modemo kabelis InLine B-12226 9 kontaktų lizdas–lizdas, 10 m

InLine B-12226 yra 10 m nulinio modemo nuoseklusis kabelis su 9 kontaktų lizdais abiejuose galuose, skirtas tiesioginiam RS-232 ryšiui tarp dviejų DTE įrenginių. Kabelis sukeičia siuntimo ir priėmimo linijas, kad būtų galima perduoti duomenis tarp taškų be modemo ar DCE įrenginio. Jo 10 metrų ilgis palaiko ryšius didesniais atstumais, o standartinės 9 kontaktų DE-9 lizdų jungtys užtikrina suderinamumą su įranga, naudojančia tradicinius nuosekliuosius prievadus.

Privalumai

Kabelis turi fiksuotą nulinio modemo laidų schemą, todėl nereikia papildomų adapterių ar jungčių keitiklių jungiant du kompiuterius, terminalus ar kitus DTE įrenginius. Patvari konstrukcija ir patikimas ekranavimas palaiko signalo vientisumą nuosekliajam ryšiui per ilgą atstumą. Standartinių 9 kontaktų lizdų jungčių naudojimas supaprastina montavimą ir keitimą aplinkoje, kurioje naudojama senesnė RS-232 aparatinė įranga.

Tinka

• Tiesioginiam RS-232 duomenų perdavimui tarp dviejų kompiuterių ar terminalų
• Tinklo įrangos ir pramoninių valdiklių konfigūravimui ir derinimui
• Senesnių įrenginių, tokių kaip spausdintuvai, modemai (nulinio modemo scenarijuose) ir matavimo prietaisai, prijungimui
• Nuosekliajai konsolės prieigai prie maršrutizatorių, komutatorių ir įterptinių sistemų

Pagrindinės specifikacijos

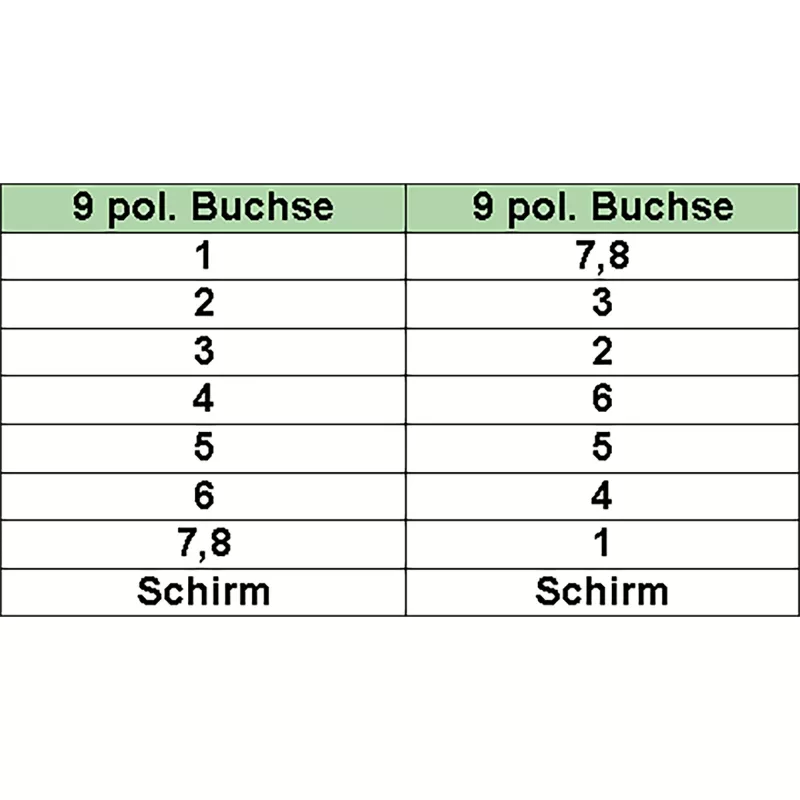

• Kabelio tipas: nulinio modemo nuoseklusis kabelis (sukeisti TX/RX)
• Jungčių konfigūracija: 9 kontaktų lizdas į 9 kontaktų lizdą
• Ilgis: 10 m
• Sąsajos standartas: RS-232
• Konstrukcija: ekranuoti laidininkai mažesniems trukdžiams ir geresniam signalo stabilumui
• Naudojimo aplinka: skirta staliniams, laboratoriniams, pramoniniams ir lauko aptarnavimo darbams

Kaip naudoti

Prijunkite kiekvieną 9 kontaktų lizdo jungtį prie dviejų įrenginių, kuriuos norite sujungti, nuosekliojo prievado. Įsitikinkite, kad abu įrenginiai sukonfigūruoti naudoti suderinamus RS-232 parametrus (perdavimo spartą, lyginumą, duomenų bitus, stabdymo bitus ir srauto valdymą), kad ryšys būtų sėkmingas. Įmontuota nulinio modemo laidų schema atlieka reikiamą siuntimo/priėmimo sukeitimą, todėl išorinis adapteris nereikalingas. Nutieskite kabelį vengdami staigių lenkimų ir stiprių elektromagnetinių trukdžių šaltinių, kad išlaikytumėte signalo kokybę 10 m atkarpoje.

Rekomendacijos

Geriausiems rezultatams pasiekti prieš montuojant kabelį nuolatinėje instaliacijoje patikrinkite prievado parametrus ir atlikite grįžtamojo ryšio arba paprastą terminalo testą. Aplinkoje, kurioje yra daug trukdžių, jei įmanoma, naudokite ferito šerdis arba papildomą ekranavimą ir venkite tiesti kabelį šalia aukštos įtampos elektros linijų.
