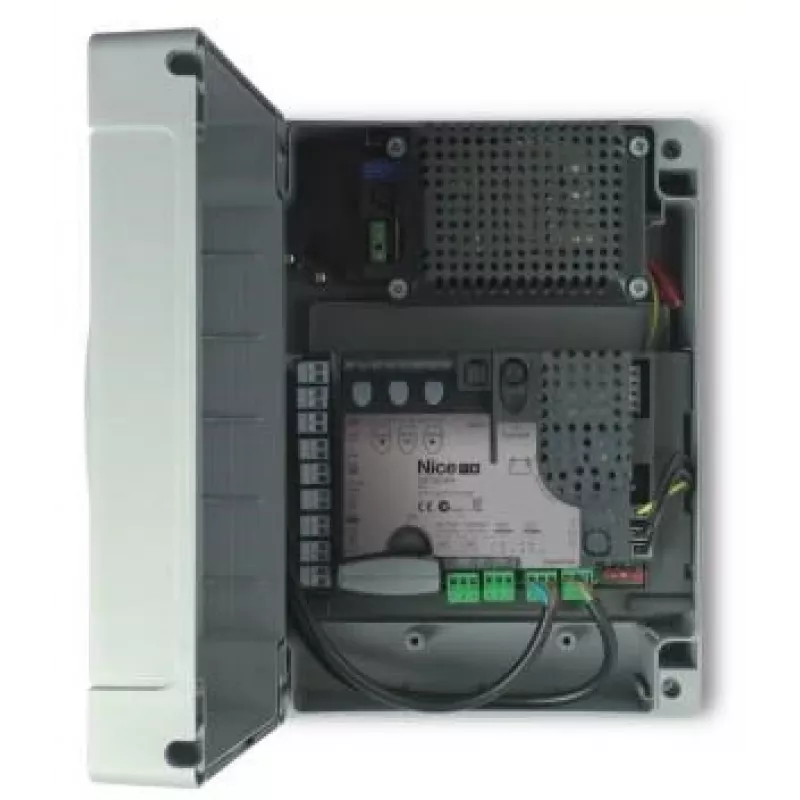

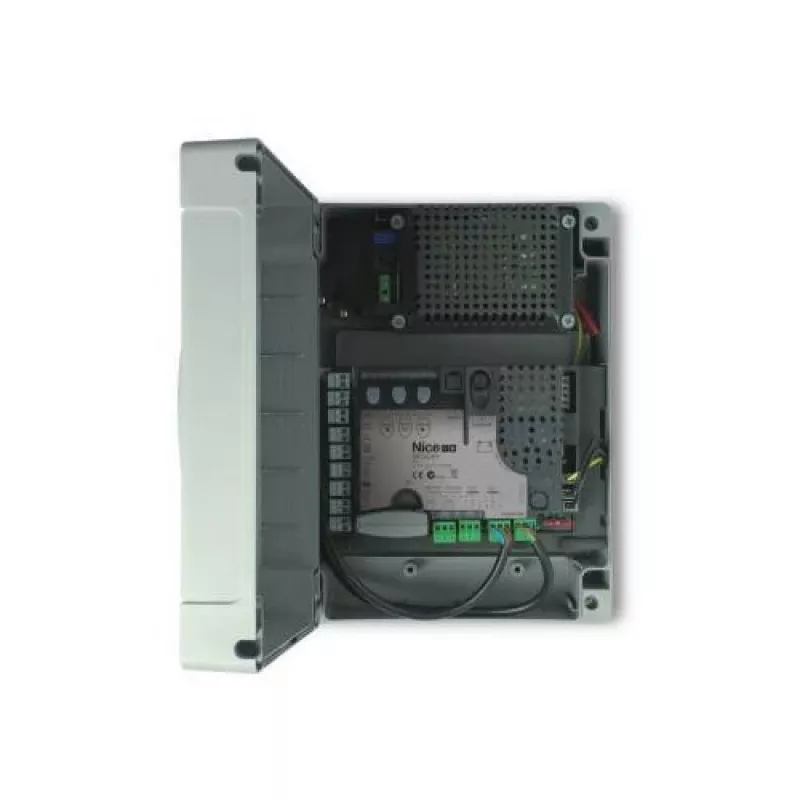

NICE MC824HR30 valdymo blokas 24V varstomiems ir slankiesiems vartų varikliams

Vartų automatizavimo sistemos dažnai kenčia nuo trūkčiojančio paleidimo, staigių sustojimų ir ribotų saugos funkcijų, todėl jos yra nepatogios ir potencialiai pavojingos. NICE MC824HR30 valdymo blokas išsprendžia šias problemas, užtikrindamas protingą, sklandų ir saugų 24V elektromechaninių vartų variklių darbą. Ši plokštė yra jūsų vartų sistemos smegenys, vienu metu valdanti du variklius tiksliai ir patikimai. Ji pasižymi minkšto paleidimo / sustabdymo funkcija, mažinančia mechaninį įtempimą, integruotu 433,92 MHz OXI radijo imtuvu nuotolinio valdymo pultams ir BlueBUS technologija, supaprastinančia laidų sujungimą ir diagnostiką. Dėl savaiminio eigos ribų mokymosi, kliūčių aptikimo per amperometrinį jutiklį ir galimo atsarginio akumuliatoriaus palaikymo, MC824HR30 užtikrina, kad jūsų vartai veiktų sklandžiai net dingus elektrai. Tiek gyvenamosioms, tiek lengvo komercinio naudojimo reikmėms, šis valdymo blokas užtikrina tvirtą našumą ir pažangų saugumą kompaktiškame, tik plokštės dizaine.

Kam jis skirtas

Šis valdymo blokas yra idealus profesionalams montuotojams ir techniškai išmanantiems namų savininkams, kuriems reikia patikimo ir funkcijomis turtingo 24V varstomųjų arba slankiųjų vartų variklių valdiklio. Jis puikiai tinka tiems, kurie atnaujina esamą vartų sistemą arba stato naują, ypač kai sklandus veikimas, saugumas ir praplėtimo galimybės yra prioritetai. Jei reikia integruoti fotoelementus, saugos kraštus, mirksinčius žibintus ar elektrinius užraktus, MC824HR30 siūlo visus reikiamus išėjimus ir įėjimus. Jo suderinamumas su Nice BlueBUS priedais ir pasirenkama PS124 buferine baterija daro jį universalų pasirinkimą įvairiems vartų automatizavimo projektams.

Pagrindinės savybės

• Valdo iki dviejų 24Vdc variklių, kurių bendra maksimali srovė 10A (240W).
• Integruotas 433,92 MHz OXI radijo imtuvas tiesioginiam nuotolinio valdymo programavimui.
• BlueBUS ryšio protokolas leidžia prijungti iki 15 įrenginių (fotoelementų, saugos kraštų, klaviatūrų) tik dviem laidais.
• Pažangus saugumas: amperometrinis kliūčių aptikimas ir saugos kraštų bei fotoelementų palaikymas.
• Savaiminis eigos ribų mokymasis ir automatinis uždarymas su reguliuojama pauzės trukme.
• Minkšto paleidimo / sustabdymo funkcija mažina vartų mechanikos nusidėvėjimą.
• Išėjimai mirksinčiam žibintui (24V, 25W max), apšvietimui, elektriniam užraktui (24V, 15W max) ir aptarnavimo šviesai.
• Diagnostiniai LED indikatoriai greitam trikčių šalinimui ir būsenos rodymui.
• Palaiko pasirenkamą PS124 buferinę bateriją veikimui dingus elektrai.
• Platus darbinės temperatūros diapazonas nuo -20°C iki +55°C.

Specifikacijos

• Produkto tipas: Valdymo blokas / valdymo plokštė
• Maitinimo įėjimas: 230 Vac, 50/60 Hz
• Variklio išėjimo įtampa: 24 Vdc
• Maksimali variklio srovė (bendra): 10 A
• Maksimali variklio galia (bendra): 240 W
• Valdomų variklių skaičius: 2
• Radijo imtuvas: Integruotas OXI, 433,92 MHz
• Ryšio protokolas: Nice BlueBUS
• Įėjimai: BlueBUS įrenginiai, fotoelementas, stop, atidaryti, uždaryti, pėsčiasis, saugos kraštas
• Išėjimai: Varikliai, mirksintis žibintas, apšvietimas, elektrinis užraktas, aptarnavimo šviesa
• Mirksinčio žibinto išėjimas: 24V, 25W max
• Elektrinio užrakto išėjimas: 24V, 15W max
• Saugos funkcijos: Kliūčių aptikimas, amperometrinis jutiklis
• Programavimas: Savaiminis eigos ribų mokymasis, minkštas paleidimas / sustabdymas, automatinis uždarymas, pėsčiojo praėjimas
• Diagnostika: LED indikatoriai
• Atsarginės baterijos palaikymas: Taip (pasirenkama PS124 buferinė baterija)
• Darbinė temperatūra: -20°C iki +55°C
• Korpusas: Nėra (tik plokštė)

Patarimai

Kad veiktų optimaliai, montuokite MC824HR30 atspariame oro sąlygoms korpuse (nepridedamas), kad apsaugotumėte nuo drėgmės ir dulkių. Jungdami BlueBUS priedus, įsitikinkite, kad poliškumas teisingas, ir naudokite vytos poros kabelį, kad sumažintumėte trikdžius. Norėdami įgalinti atsarginę bateriją, prijunkite pasirenkamą PS124 buferinę bateriją ir atitinkamai sukonfigūruokite valdymo bloką. Prieš montavimą ar techninę priežiūrą visada atjunkite maitinimą. Norėdami programuoti nuotolinio valdymo pultus, vadovaukitės OXI imtuvo procedūra, aprašyta vadove. Jei susiduriate su netolygiu veikimu, patikrinkite diagnostinius LED indikatorius, kad nustatytumėte gedimo kodus. Šis valdymo blokas suderinamas su Nice 24V varikliais, tokiais kaip Moby, Toona ir Robus serijos (prieš montavimą patikrinkite variklio suderinamumą).
