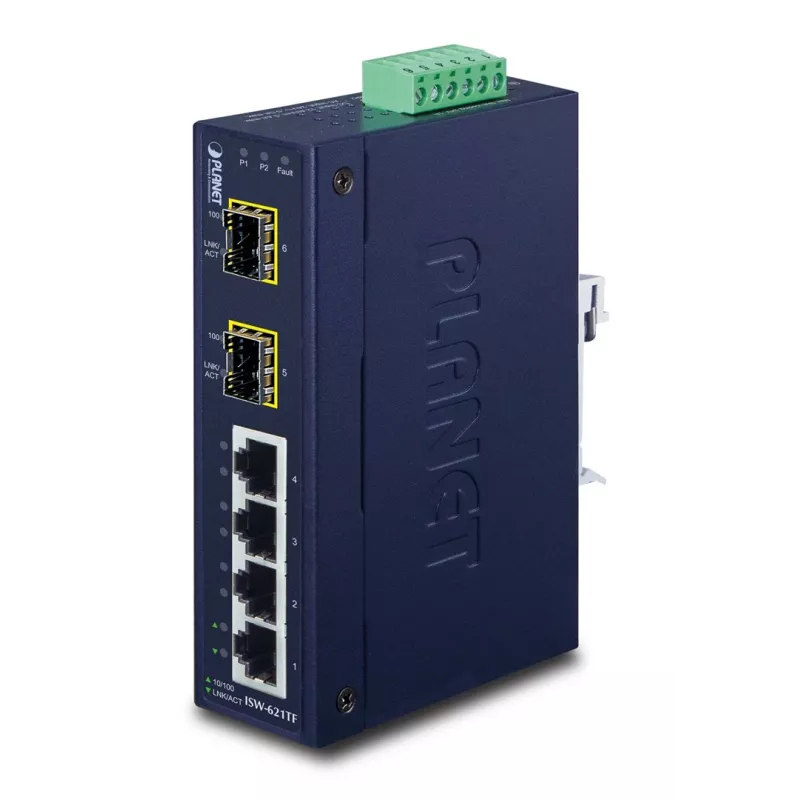

Nevaldomas komutatorius PLANET ISW-621TF

PLANET ISW-621TF yra nevaldomas L2 Fast Ethernet komutatorius, skirtas pramoniniam naudojimui. Jame yra keturi 10/100 Mbps RJ-45 prievadai ir du 100Base-FX SFP lizdai, skirti šviesolaidinėms jungtims, leidžiančios ryšio atstumus nuo 2 km (daugiamodis) iki daugiau nei 60 km (vienmodis). Komutatorius palaiko platų darbinės temperatūros diapazoną nuo -40 °C iki 75 °C ir yra sukurtas atlaikyti elektromagnetinius trukdžius bei elektros viršįtampius, įprastus pramoninėje aplinkoje. Kompaktiškas, tvirtinamas prie sienos arba ant DIN bėgelio, jis turi dvigubus perteklinius, atvirkštinio poliškumo nuolatinės srovės maitinimo įėjimus (12–48 V DC), užtikrinančius patikimą veikimą transporto, gamybos, apsaugos ir stebėjimo sistemose.

Privalumai

ISW-621TF praplečia tinklo aprėptį dviem mini-GBIC 100Base-FX SFP prievadais, leidžiančiais lanksčias šviesolaidines jungtis tiek trumpiems, tiek ilgiems atstumams. Jo sustiprinta konstrukcija užtikrina išplėstą temperatūros toleranciją ir padidintą atsparumą EMI bei galios viršįtampiams. Kompaktiškas korpusas palaiko montavimą ant DIN bėgelio arba plokštės, taupant spintos erdvę, o integruoti plataus diapazono nuolatinės srovės maitinimo įėjimai su pertekliumi padidina prieinamumą kritinėms programoms.

Tinka

• Transporto sistemoms (eismo valdymas, ITS)
• Gamyklų automatizavimui ir gamybos aukštams
• Apsaugos ir stebėjimo tinklams
• Pramoniniams tinklo plėtiniams, kuriems reikia ilgų šviesolaidinių jungčių

Pagrindinės specifikacijos

• Komutatoriaus tipas: Nevaldomas L2 Fast Ethernet
• RJ-45 prievadai: 4 x 10/100 Mbps (pilnas dvipusis režimas)
• SFP lizdai: 2 x 100Base-FX (mini-GBIC)
• MAC adresų lentelė: 2048 įrašai
• Perjungimo pajėgumas: 1,2 Gbit/s
• Darbinė temperatūra: -40 °C iki 75 °C
• Maitinimo įėjimas: Dvigubas perteklinis atvirkštinio poliškumo 12–48 V DC
• Standartai: IEEE 802.3 / 802.3u / 802.3x
• Svoris: 0,442 kg
• Spalva: Mėlyna

Kaip naudoti

Sumontuokite ISW-621TF ant DIN bėgelio arba pritvirtinkite prie plokštės ar sienos, kad atitiktų montavimo vietą. Įdėkite tinkamus 100Base-FX SFP modulius (daugiamodžius arba vienmodžius) į SFP lizdus norimam šviesolaidiniam pasiekiamumui, o varinius įrenginius prijunkite prie keturių 10/100 Mbps RJ-45 prievadų. Tiekite nuolatinę srovę per vieną arba abu 12–48 V DC įėjimus, laikydamiesi poliškumo; įrenginys palaiko perteklinį maitinimą didesniam prieinamumui. Pagrindiniam komutavimo veikimui konfigūracijos nereikia, nes įrenginys yra nevaldomas.

Rekomendacijos

Naudokite tinkamus SFP modulius ir šviesolaidinius kabelius, įvertintus norimam atstumui ir aplinkai; patvirtinkite maitinimo šaltinio suderinamumą su 12–48 V DC įėjimo diapazonu ir įjunkite dvigubus maitinimo įėjimus, kai reikalingas perteklius.
