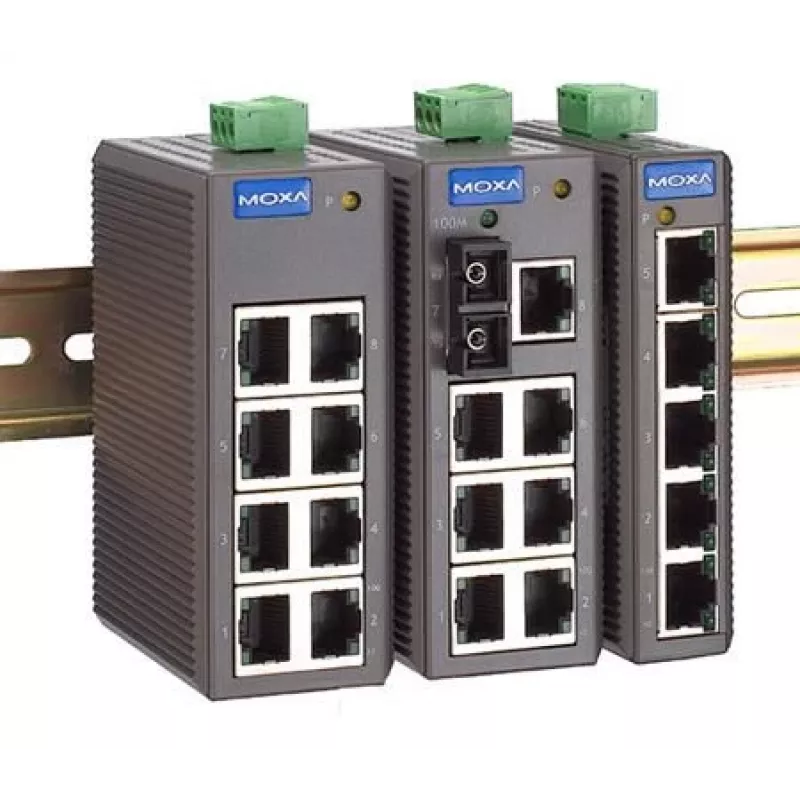

Moxa EtherDevice EDS-208 nevaldomas komutatorius, 8 x 10/100, stalinis

Moxa EtherDevice EDS-208 yra nevaldomas pramoninis eterneto komutatorius su aštuoniais 10/100 Mbps RJ45 prievadais. Sukurtas patikimam darbui pramoninėje aplinkoje, EDS-208 palaiko IEEE 802.3/802.3u/802.3x standartus, automatinį MDI/MDIX aptikimą ir pilno/pusės dvipusio ryšio režimus. Kompaktiškas IP30 metalinis korpusas, tvirtinimas ant DIN bėgelio ir platus darbinės temperatūros diapazonas daro jį tinkamu diegimui, kai reikia tiesioginio prijungimo ir tvirto veikimo.

Privalumai

EDS-208 užtikrina paprastą, nereikalaujantį priežiūros tinklo išplėtimą, naudodamas saugojimo ir persiuntimo komutavimą efektyviam paketų apdorojimui bei įmontuotą apsaugą nuo transliacijos audrų. Jo 10/100Base-T(X) RJ45 prievadai siūlo automatinę greičio ir dvipusio ryšio derybą, o tvirta pramoninė konstrukcija — IP30 korpusas, platus darbinės temperatūros diapazonas (-10 iki 60 °C) ir palaikymas 24 VDC/24 VAC maitinimo įtampai — užtikrina patikimą veikimą atšiauriomis sąlygomis. Šviesos diodų indikatoriai supaprastina būsenos stebėjimą, o su DIN bėgeliu suderinama forma leidžia lengvai montuoti.

Tinka

• Pramoninės automatikos tinklams
• Gamyklos grindų ryšiui ir mašinų komunikacijai
• Transporto ir infrastruktūros sistemoms, kurioms reikia tvirtų komutatorių
• Mažiems ir vidutiniams eterneto segmentams, kur priimtinas nevaldomas tiesioginio prijungimo komutavimas

Pagrindinės specifikacijos

• Modelis: Moxa EtherDevice EDS-208
• Prievadai: 8 × 10/100Base-T(X) RJ45
• Standartai: IEEE 802.3 / 802.3u / 802.3x
• Komutavimo režimas: Saugojimas ir persiuntimas
• Automatinės funkcijos: MDI/MDIX automatinis aptikimas, automatinė deryba dėl greičio/dvipusio ryšio
• Apsauga: Apsauga nuo transliacijos audrų
• Maitinimo įvestis: 24 VDC arba 24 VAC
• Darbinė temperatūra: -10 iki 60 °C
• Korpusas: IP30 metalinis korpusas
• Tvirtinimas: DIN bėgelis

Kaip naudoti

Sumontuokite EDS-208 ant DIN bėgelio arba tinkamoje paskirstymo dėžutėje ir prijunkite maitinimo šaltinį (24 VDC arba 24 VAC). Įkiškite eterneto kabelius į RJ45 prievadus; komutatorius automatiškai aptiks jungties greitį, dvipusį ryšį ir MDI/MDIX nustatymus. Naudokite priekinio skydelio šviesos diodų indikatorius, kad patikrintumėte maitinimo ir jungties/veikimo būseną. Pagrindiniam veikimui nereikia jokios konfigūracijos — įjungus maitinimą ir prijungus kabelius, komutatorius iš karto suteikia 2 lygmens ryšį.

Rekomendacijos

Įrenkite EDS-208 ventiliuojamame korpuse, kad palaikytumėte rekomenduojamą -10 iki 60 °C darbinės temperatūros diapazoną, naudokite rekomenduojamus pramoninės klasės maitinimo šaltinius ir ekranuotus kabelius, kai yra elektromagnetinių trukdžių, ir reguliariai stebėkite šviesos diodų indikatorius, kad anksti aptiktumėte jungties ar maitinimo problemas.
