Nevaldomas jungiklis Digitus DN-651133 8 prievadų Fast Ethernet pramoninis su 1 SFP jungtimi

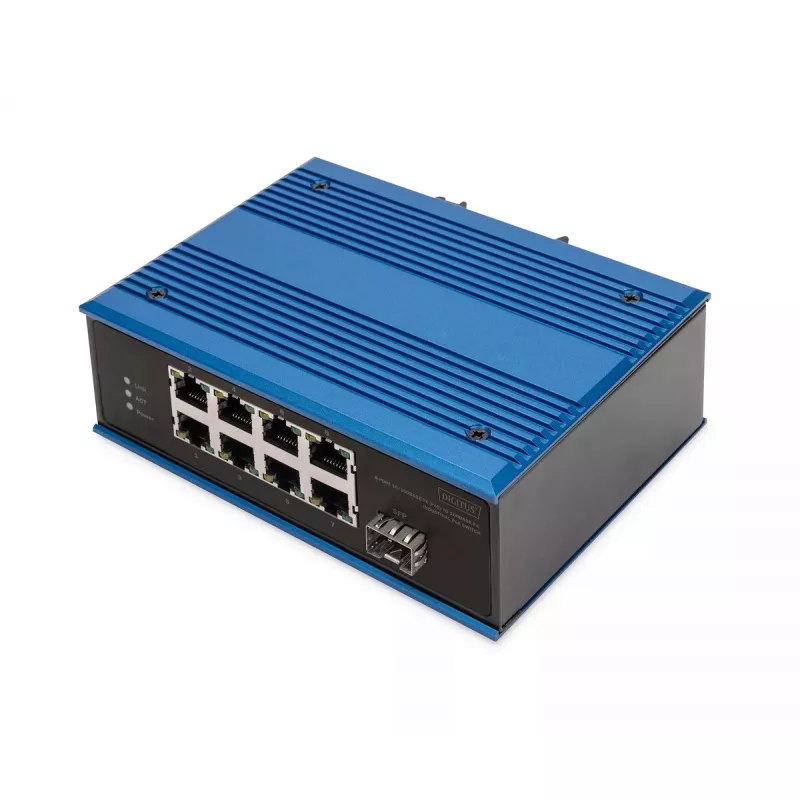

DN-651133 yra pramoninės klasės nevaldomas Ethernet jungiklis su 8 Fast Ethernet (10/100) RJ45 prievadais ir 1 100 Mbps SFP jungtimi. Sukurtas atšiaurioms aplinkoms, jis užtikrina neblokuojantį linijos greičio veikimą, palaiko Power over Ethernet (IEEE 802.3af) ir veikia nuo DC 48–57 V maitinimo šaltinio su atvirkštinio poliškumo apsauga. Jungiklis turi kompaktišką IP40 korpusą, montavimą ant DIN bėgelio ir LED indikatorius, skirtus paprastam montavimui ir būsenos stebėjimui.

Privalumai

Įrenginyje naudojami aukštos kokybės fotoelektriniai integruoti moduliai, užtikrinantys stabilias optines ir elektrines charakteristikas, patikimą duomenų perdavimą ir ilgą tarnavimo laiką. Jis palaiko pilno ir pusės duplekso režimus su automatiniu derėjimu, automatinį MDI/MDIX tinklo prievaduose ir vidinį saugojimo ir persiuntimo mechanizmą, palaikantį kelis protokolus. Jungiklis pagamintas pagal pramoninius standartus, vidutinis veikimo be gedimų laikas viršija 300 000 valandų, o maitinimo įėjime yra apsauga nuo viršįtampių (5000 A, 8/20 µs). Jis taip pat toleruoja plačias temperatūras nuo -40 °C iki 80 °C.

Tinka

• Pramoninės automatikos tinklams ir valdymo spintoms
• IP kameroms ir apsaugos sistemoms, kurioms reikalingas PoE
• Gamyklos ir transporto sistemoms atšiauriose aplinkose
• Mažiems ir vidutiniams Ethernet tinklams, kuriems reikalingas kompaktiškas nevaldomas jungiklis su SFP jungtimi

Pagrindinės specifikacijos

• Prievadai: 8 × 10/100 Mbps RJ45, 1 × 100 Mbps SFP
• Perjungimo talpa: 0,1 Gbit/s
• MAC adresų lentelė: 4000 įrašų
• PoE standartas: IEEE 802.3af

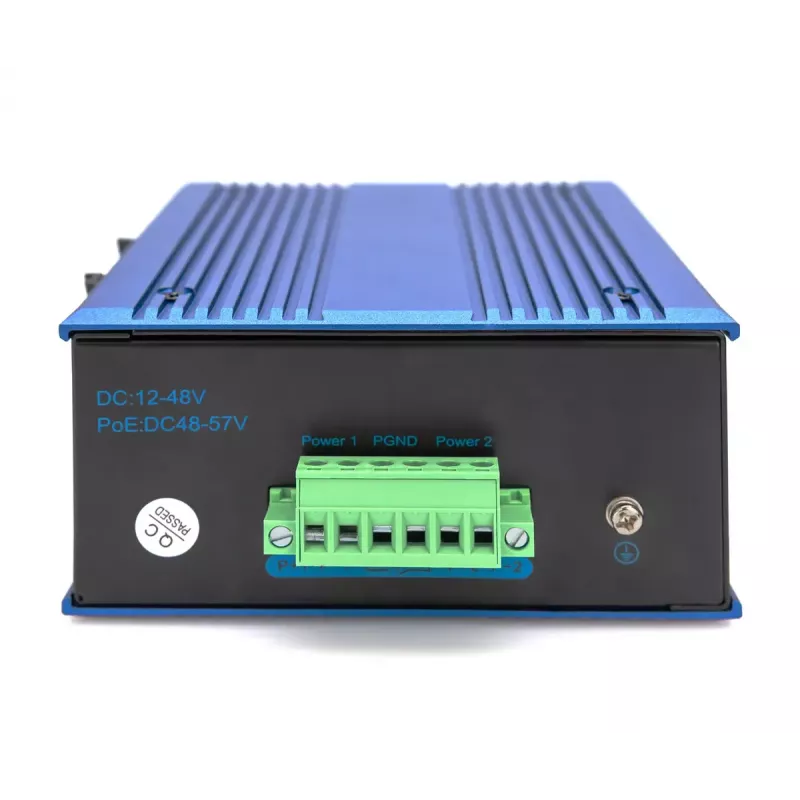

• Maitinimo įėjimas: DC 48–57 V su atvirkštinio poliškumo apsauga
• Apsauga nuo viršįtampių (maitinimas): 5000 A (8/20 µs)
• Darbinė temperatūra: -40 °C iki 80 °C

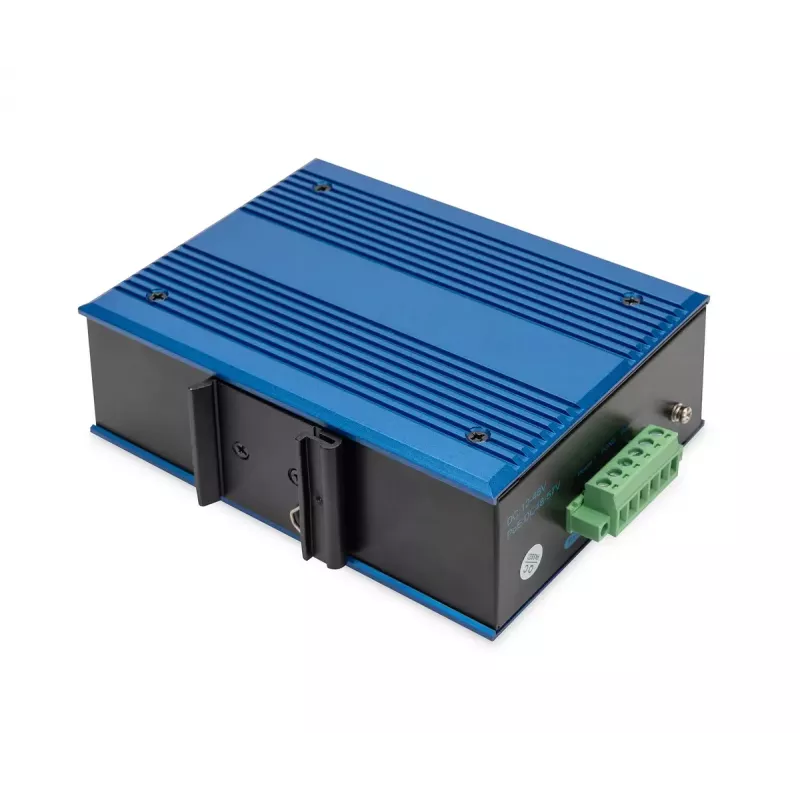

• Apsaugos klasė: IP40; montavimas: ant DIN bėgelio
• Svoris: 0,56 kg; Spalvos: juoda, mėlyna

Kaip naudoti

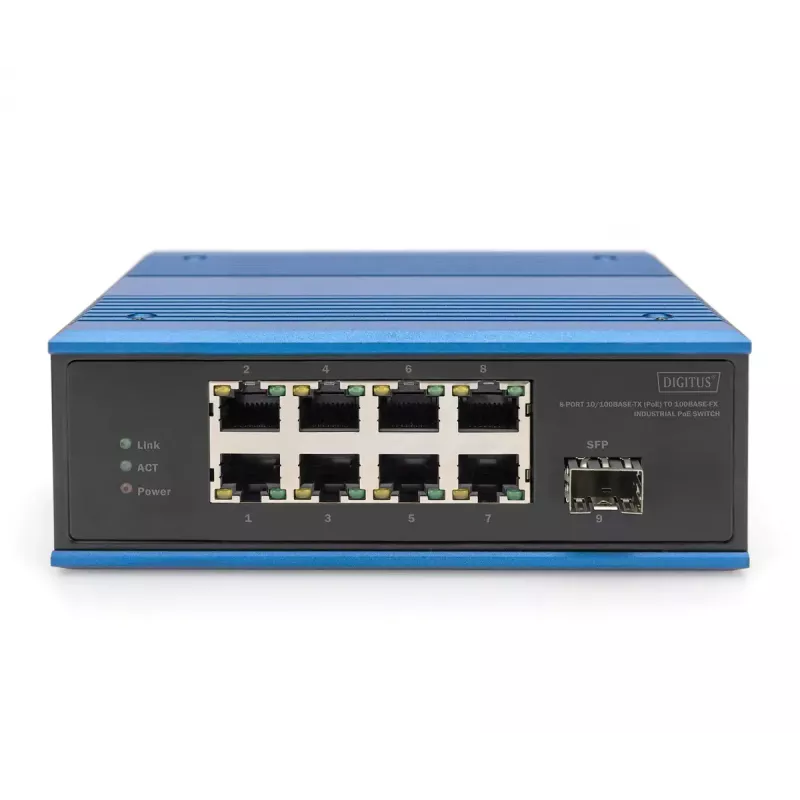

Pritvirtinkite DN-651133 ant standartinio DIN bėgelio valdymo spintoje ar kitame tinkamame korpuse su IP40 apsauga. Prijunkite DC 48–57 V maitinimo šaltinį prie nurodytų gnybtų, laikydamiesi poliškumo; įrenginyje yra atvirkštinio poliškumo apsauga. Prijunkite Ethernet įrenginius prie RJ45 prievadų; PoE palaikantys prievadai automatiškai tieks maitinimą suderinamiems įrenginiams. Jei reikia, naudokite SFP lizdą šviesolaidinei jungčiai. Stebėkite ryšį ir aktyvumą per priekinio skydelio LED indikatorius, kad patikrintumėte jungtis ir būseną.

Rekomendacijos

Padėkite jungiklį vėdinamoje vietoje, neviršydami nurodyto temperatūros diapazono, ir apsaugokite nuo tiesioginės drėgmės. Naudokite tinkamą apsaugą nuo viršįtampių maitinimo ir šviesolaidinių linijų įėjimuose, kai diegiate rizikingose lauko ar pramoninėse aplinkose. Patikrinkite PoE galios biudžetą pagal prijungtus įrenginius, kad užtikrintumėte patikimą veikimą.
