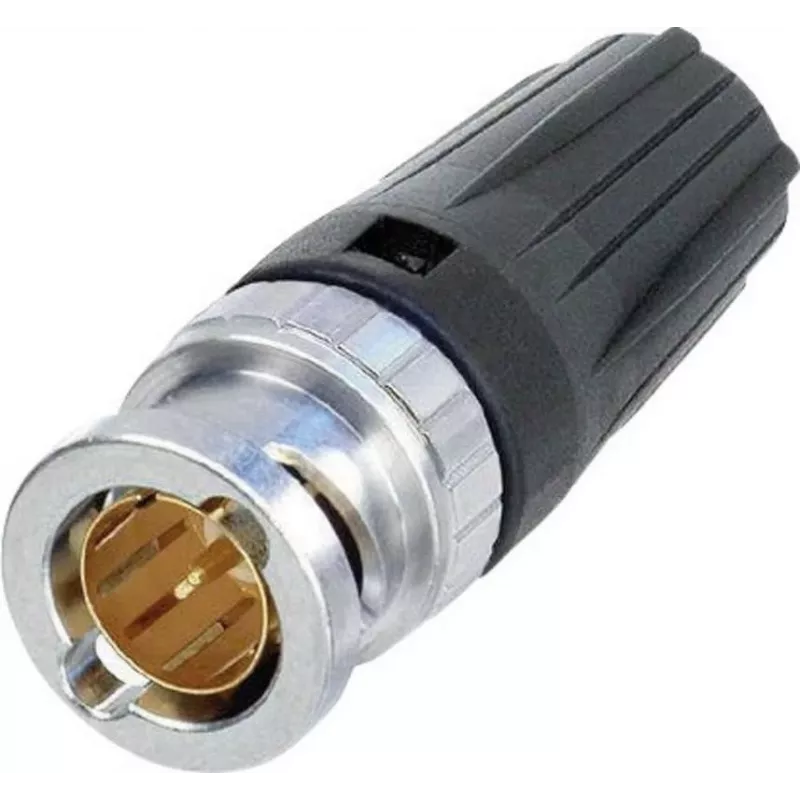

Neutrik NBNC75BUU11 rearTWIST BNC kištukinis presuojamas jungtis 75 omų koaksialiniams kabeliams

Profesionalioms vaizdo ir transliacijos sistemoms reikalingi patikimi aukšto dažnio sujungimai, išlaikantys signalo vientisumą. Neutrik NBNC75BUU11 yra tiesi BNC kištukinė presuojama jungtis, sukurta 75 omų koaksialiniams kabeliams, užtikrinanti tikslų varžos suderinimą ir minimalius atspindžio nuostolius HD-SDI ir panašiose skaitmeninio vaizdo programose. Jos rearTWIST durtuvinio fiksavimo mechanizmas užtikrina saugų sujungimą ir greitą atjungimą net tankiose pachpanelėse.

Kam skirta

Ši jungtis idealiai tinka transliacijos inžinieriams, AV technikams ir sistemų integratoriams, kuriems reikia užbaigti tokius kabelius kaip Belden 1855A, 1505A ar 1694A. Ji tinka studijų laidams, OB furgonams ir nuolatinėms instaliacijoms, kur patikimi, pakartotiniai sujungimai yra labai svarbūs.

Pagrindinės savybės

• Tikra 75 omų varža, užtikrinanti optimalų signalo perdavimą iki 6 GHz
• rearTWIST durtuvinis fiksatorius leidžia lengvai priveržti ir atleisti pirštais ankštose vietose
• Presavimo užbaigimas centriniam kontaktui ir įvorei užtikrina patvarius, dujoms nepralaidžius sujungimus
• Auksu padengtas centrinis kontaktas ir nikeliuotas žalvarinis korpusas atsparūs korozijai ir dilimui
• PTFE dielektrikas palaiko aukšto dažnio našumą ir terminį stabilumą
• Atitinka SMPTE 292M, 424M, 2081-1 ir 2082-1 standartus HD/3G/6G-SDI

Specifikacijos

• Jungties tipas: BNC kištukas (male), tiesios orientacijos
• Varža: 75 omų
• Dažnių diapazonas: iki 6 GHz
• Atspindžio nuostoliai: >30 dB @ 1 GHz, >22 dB @ 2 GHz, >17 dB @ 6 GHz
• Užbaigimas: presavimas (centrinis kontaktas ir įvorė)
• Suderinami kabeliai: Belden 1855A, 1505A, 1694A ir panašūs
• Kontakto danga: auksas (centrinis), nikelis (korpusas)
• Dielektrikas: PTFE
• Izoliacijos varža: >5 G omų
• Kontakto varža: <3 m omų (išorinis), <6 m omų (centrinis)
• Dielektrinis stipris: 1,5 kVdc
• Ilgaamžiškumas: >1000 sujungimo ciklų
• Darbinė temperatūra: -30 °C iki +85 °C
• Įtampos vertė: <50 V
• Korpuso medžiaga: žalvaris, nikeliuotas

Patarimai

Naudokite tinkamą presavimo įrankį ir štampą konkrečiam kabeliui, kad pasiektumėte nurodytus atspindžio nuostolius. Lauko ar atšiaurioms sąlygoms apsvarstykite papildomą apsaugą nuo oro. rearTWIST apsauginis dangtelis (parduodamas atskirai) suteikia įtempimo mažinimą ir pagerina kabelių valdymą.
