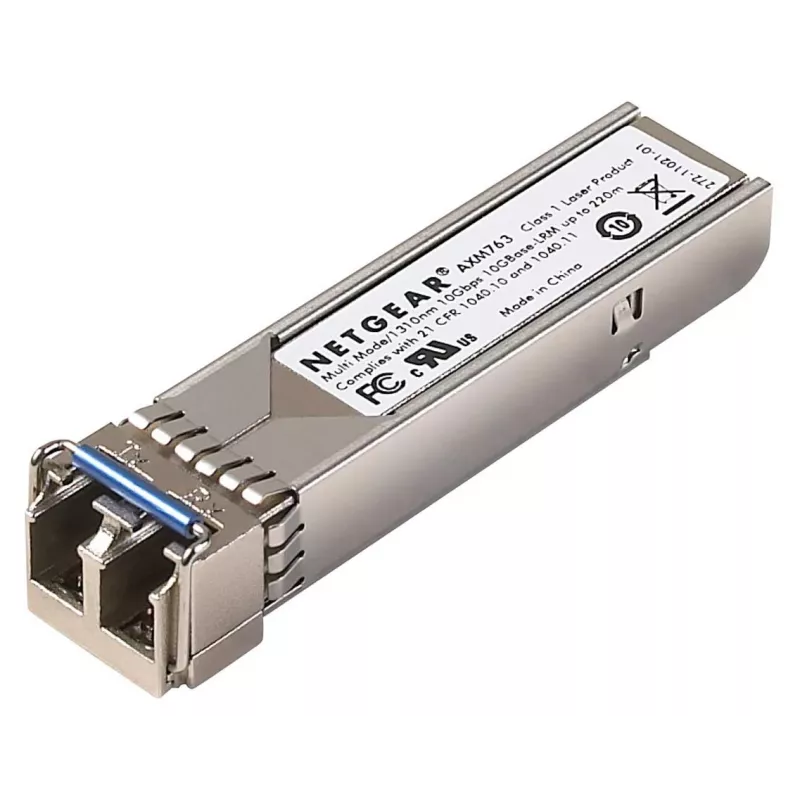

NETGEAR AXM763 tinklo siųstuvo-imtuvo modulis 10000 Mbit/s

NETGEAR AXM763 yra 10 gigabitų eterneto SFP+ siųstuvo-imtuvo modulis, skirtas tolimojo ryšio daugiamodėms skaidulinėms jungtims (LRM, IEEE 802.3aq). Jis naudoja LC dvipusę jungtį, palaiko 10 Gbit/s duomenų perdavimo spartą ir yra suderinamas su dviem integruotais 10GE SFP+ sąsajos prievadais GSM73xxS / GSM72xxPS serijos įrenginiuose, taip pat su SFP+ adapterio modulio AX743 10GE SFP+ sąsaja. Modulis įgalina 10 gigabitų eternetą per senus ir lazeriu optimizuotus daugiamodžius pluoštus.

Privalumai

Šis NETGEAR AXM763 modulis užtikrina patikimą 10 gigabitų ryšį per daugiamodį pluoštą, palaikydamas tiek OM1 (62,5/125 µm), tiek OM3 (50/125 µm) kabelių tipus. Jo LC dvipusė sąsaja ir SFP+ formos veiksnys leidžia paprastai įkišti į suderinamus NETGEAR SFP+ prievadus, o kompaktiškas 18 g modulis taupo vietą ir tinka standartiniams SFP+ lizdams. Atitiktis 802.3aq LRM standartui užtikrina suderinamumą su kita LRM palaikančia įranga.

Tinka

• NETGEAR GSM73xxS / GSM72xxPS komutatorių atnaujinimui iki 10 gigabitų eterneto
• 10GE palaikymo pridėjimui per AX743 SFP+ adapterio modulį
• 10 gigabitų linijų išplėtimui per esamą daugiamodžio pluošto infrastruktūrą (OM1/OM3)

Pagrindinės specifikacijos

• Modelis: NETGEAR AXM763 (MPN: AXM763-10000S)
• Sąsaja: SFP+ LC dvipusė
• Standartas: IEEE 802.3aq (LRM)
• Maksimali duomenų perdavimo sparta: 10 000 Mbit/s (10 Gbit/s)
• Svoris: 0,018 kg
• Atstumas per OM1 (62,5/125 µm): iki 220 m
• Atstumas per OM3 (50/125 µm): iki 260 m

Kaip naudoti

Įkiškite AXM763 SFP+ siųstuvą-imtuvą į suderinamą 10GE SFP+ prievadą palaikomuose NETGEAR įrenginiuose (GSM73xxS, GSM72xxPS arba AX743 modulyje). Prijunkite LC dvipusį daugiamodį šviesolaidinį kabelį prie siųstuvo-imtuvo, užtikrindami teisingą poliškumą. Sukonfigūruokite komutatoriaus prievadą pagal savo tinklo reikalavimus (greitį/dvipusį režimą/automatinį derinimą paprastai valdo įrenginys). Patikrinkite pagrindinio įrenginio ryšio ir veiklos šviesos diodus, kad patvirtintumėte sėkmingą sujungimą.

Rekomendacijos

Naudokite tinkamus daugiamodžius šviesolaidinius kabelius atitinkamiems atstumams: seną 62,5/125 µm OM1 iki 220 m atstumams ir 50/125 µm OM3 iki 260 m. Užtikrinkite švarias LC jungtis ir tinkamą pluošto naudojimą, kad išlaikytumėte signalo kokybę, ir vadovaukitės NETGEAR įrenginių dokumentacija dėl suderinamumo ir programinės įrangos nurodymų.
