Nešiojamojo kompiuterio dokas DeLOCK 62855 Laidinis Juodas

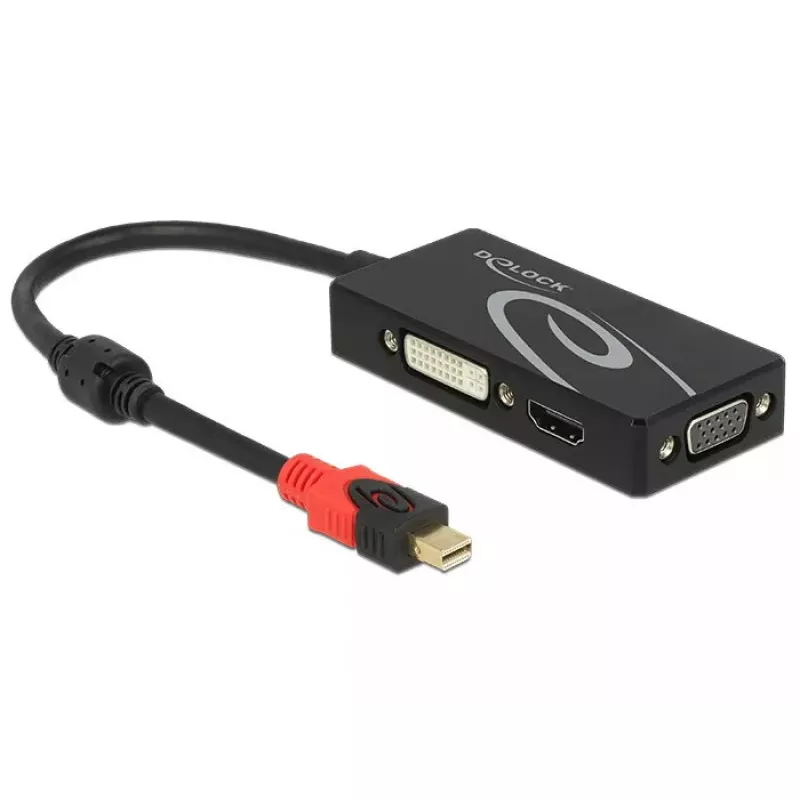

„DeLOCK 62855“ mini DisplayPort adapteris leidžia nešiojamajam kompiuteriui ar kitai sistemai su mini DisplayPort jungtimi prijungti vieną išorinį ekraną per VGA, HDMI arba DVI. Adapteris yra pasyvus keitiklis (lygio perjungiklis), skirtas grafikos išvestims, palaikančioms DP++, ir perduoda garsą tik per HDMI išvestį. Tai trumpas, 0,2 m juodas kabelis su integruotais mikroschemų rinkiniais kiekvienam signalo keliui.

Privalumai

Šis adapteris siūlo lanksčias vaizdo išvesties parinktis – VGA, HDMI-A ir DVI-D (viena jungtis) – kompaktiškoje laidinėje formoje. Jis palaiko iki 3840 x 2160 @ 30 Hz per HDMI/DVI ir iki WUXGA 1920 x 1200 @ 60 Hz per VGA (faktinė skiriamoji geba priklauso nuo šaltinio įrenginio ir prijungtos aparatinės įrangos). Tvarkyklių diegti nereikia, adapteris nepriklauso nuo OS. HDMI ir DVI kelius valdo „Parade PS8339“ mikroschemų rinkiniai, o VGA kelią – „Analogix ANX9833“ mikroschemų rinkinys.

Tinka

• Nešiojamojo kompiuterio su mini DisplayPort/DP++ prijungimui prie HDMI monitoriaus ar televizoriaus
• Prijungimui prie DVI-D (viena jungtis) ekrano
• Prijungimui prie VGA projektoriaus ar senesnio monitoriaus

Pagrindinės specifikacijos

• Įvestis: 1 x mini DisplayPort 20 kontaktų kištukas
• Išvestys: 1 x HDMI-A 19 kontaktų lizdas, 1 x DVI-D 24+1 (viena jungtis) lizdas, 1 x VGA 15 kontaktų lizdas
• Mikroschemų rinkiniai: 2 x Parade PS8339 (HDMI + DVI), 1 x Analogix ANX9833 (VGA)
• Standartai: DisplayPort 1.2, didelės spartos HDMI su Ethernet (HEC)
• Maksimali HDMI/DVI skiriamoji geba: iki 3840 x 2160 @ 30 Hz (priklauso nuo sistemos)
• Maksimali VGA skiriamoji geba: iki 1920 x 1200 @ 60 Hz (priklauso nuo sistemos)
• Kabelio ilgis (be jungčių): apie 20 cm (0,2 m)
• Spalva: Juoda
• Pastaba: Pasyvus keitiklis – reikalinga DP++ išvestis; vienu metu galima naudoti tik vieną monitorių; garsas tik per HDMI

Kaip naudoti

Prijunkite mini DisplayPort jungtį prie nešiojamojo kompiuterio ar grafikos šaltinio, palaikančio DP++. Prijunkite norimą ekrano kabelį prie atitinkamos adapterio išvesties (HDMI, DVI-D arba VGA). Užtikrinkite, kad prie adapterio bet kuriuo metu būtų prijungtas tik vienas ekranas. Pasirinkite išorinį ekraną operacinės sistemos ekrano nustatymuose ir sureguliuokite skiriamąją gebą bei atnaujinimo dažnį pagal šaltinio įrenginio ir prijungto monitoriaus ar projektoriaus galimybes.

Rekomendacijos

Naudokite adapterį su įrenginiais, kurie aiškiai palaiko DP++ (dvejopos veiksenos DisplayPort). Garso išvedimui per HDMI patikrinkite šaltinio įrenginio garso per DisplayPort nustatymus. Jungdami didelės skiriamosios gebos ekranus, įsitikinkite, kad kompiuterio aparatinė įranga ir kabeliai palaiko norimą skiriamąją gebą ir atnaujinimo dažnį.
