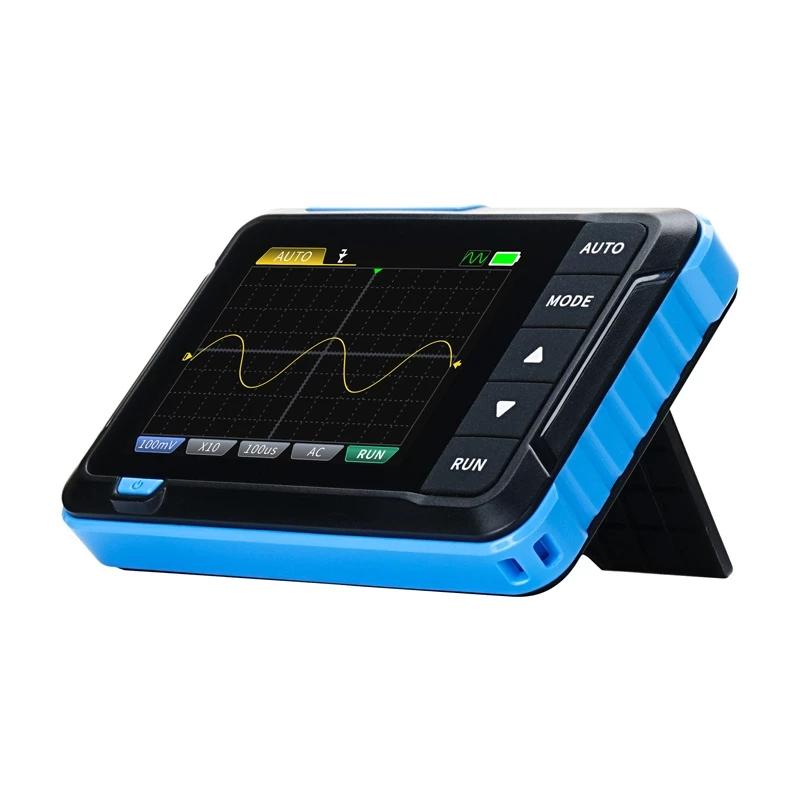

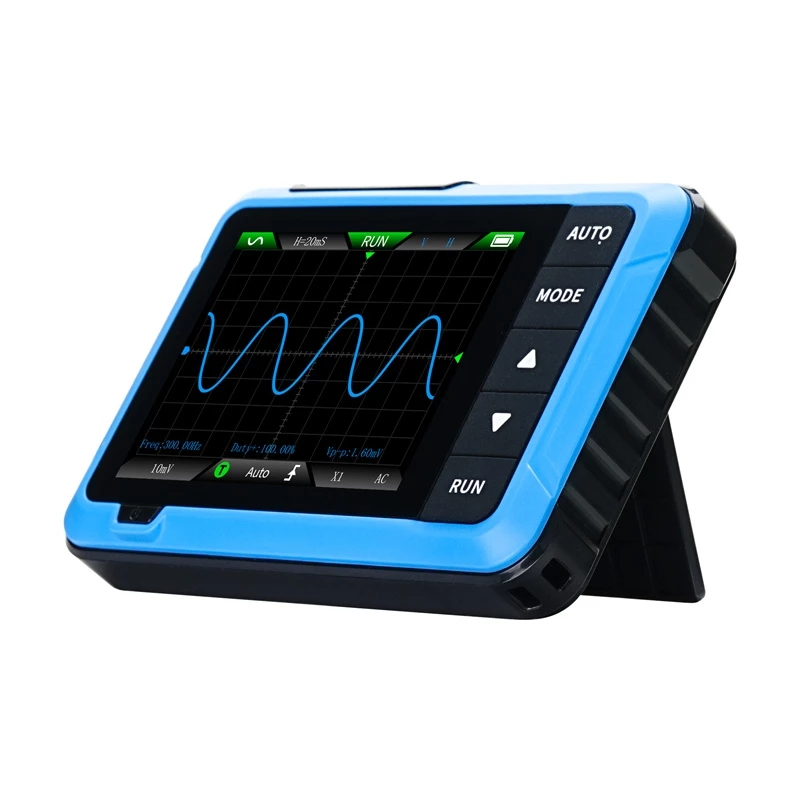

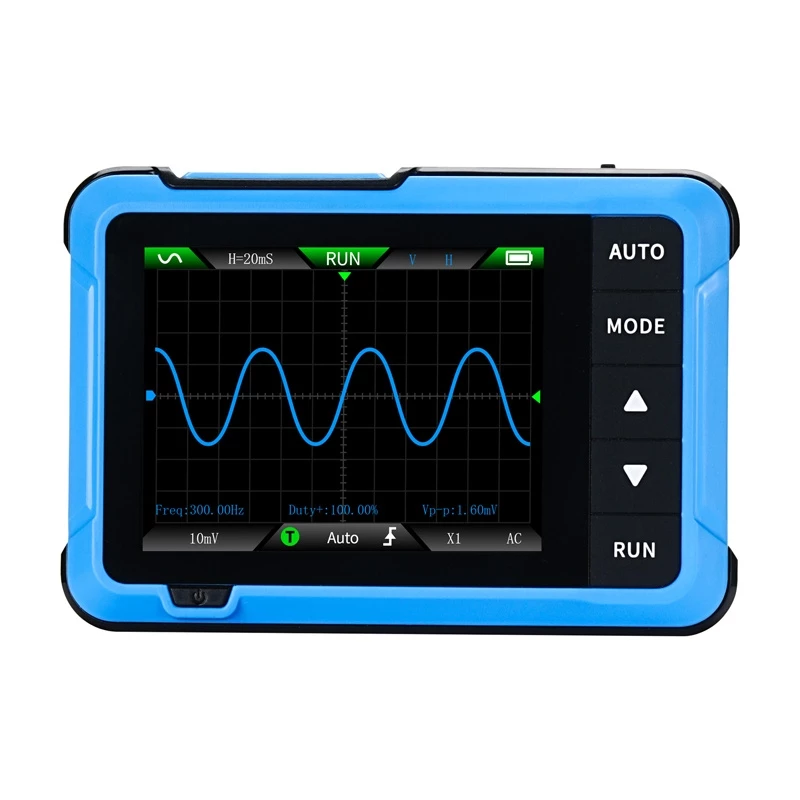

Nešiojamas 2 viename mini osciloskopas ir signalų generatorius Fnirsi DSO510 — 100 MHz dažnių juostos plotis, 1 GS/s diskretizavimo dažnis

„FNIRSI DSO510“ yra nešiojamas 2 viename osciloskopas ir signalų generatorius su 10 MHz dažnių juostos pločiu, derinantis kompaktišką dydį su naudingomis matavimo ir signalo išvesties funkcijomis. Rankinis prietaisas palaiko automatinį derinimą, trigerio lygio rodymą, vaizdų įrašymą ir reguliuojamą povaizdį pereinamiesiems procesams sekti. Integruotas generatorius teikia 13 bangos formų. Įrenginys maitinamas 1000 mAh įkraunama baterija ir kraunamas per USB-C.

Privalumai

Prietaisas palaiko automatinį derinimą, trigerio lygio vizualizavimą ir vaizdo išsaugojimą, o tai supaprastina signalų fiksavimą ir dokumentavimą. Jame yra reguliuojamas povaizdis dinaminėms bangos formoms sekti, taip pat palaikomas stabdymas, mastelio keitimas ir pozicijos keitimas detaliai bangos formų analizei. Integruotas signalų generatorius su 13 bangos formų tipų padeda atliekant testavimą ir mokymąsi. Kompaktiški matmenys ir sulankstomas stovas leidžia naudoti laisvomis rankomis darbo vietoje.

Tinka

• Pagrindiniam elektronikos trikčių šalinimui ir pomėgių projektams
• Lauko diagnostikai ir matavimams, kai reikalingas nešiojamumas
• Mokymui ir praktiniam mokymuisi su osciloskopais
• Linijos įtampos, impulsinių signalų ir pereinamųjų bangos formų matavimui

Pagrindinės specifikacijos

• Gamintojas: FNIRSI
• Modelis: DSO510
• Dažnių juostos plotis: 10 MHz
• Diskretizavimo dažnis: 48 Ms/s
• Laiko bazės diapazonas: 50 ns – 20 s
• Matavimo reikšmės: 12 tipų
• Trigerio režimai: automatinis, vienkartinis, normalus
• Įtampos matavimo diapazonas: 400 V
• Kalibravimo kvadratinė banga: palaikomas 1 kHz
• Povaizdžio (švytėjimo) funkcija: palaikoma
• Vaizdo įrašymas: palaikomas
• Trigerio lygio rodymas: palaikomas
• Generatoriaus dažnių diapazonas: 0–50 kHz
• Darbo ciklas: 0–100 %
• Generatoriaus amplitudė: 0,1–3 V
• Bangos formų tipai: 13

Kaip naudoti

Įjunkite prietaisą naudodami integruotą 1000 mAh bateriją ir įkraukite per USB-C prievadą. Prijunkite zondą prie įvesties ir pasirinkite norimą laiko bazę bei trigerio režimą. Naudokite automatinį derinimą, kad greitai parodytumėte signalus, arba nustatykite trigerio lygį rankiniu būdu tiksliam fiksavimui. Norėdami detaliai analizuoti bangos formas, naudokite stabdymo, mastelio keitimo ir pozicijos keitimo funkcijas. Kai reikia bandomojo išvesties signalo, pasirinkite integruotą signalų generatorių ir vieną iš 13 bangos formų.

Rekomendacijos

Kad matavimai būtų stabilūs, užtikrinkite tinkamą zondo įžeminimą ir naudokite tinkamus įvesties diapazonus. Tikrindami pereinamuosius įvykius naudokite povaizdžio ir mastelio keitimo funkcijas. Palaikykite prietaisą įkrautą ir, jei yra atnaujinimų, atnaujinkite programinę įrangą per USB-C prievadą.
