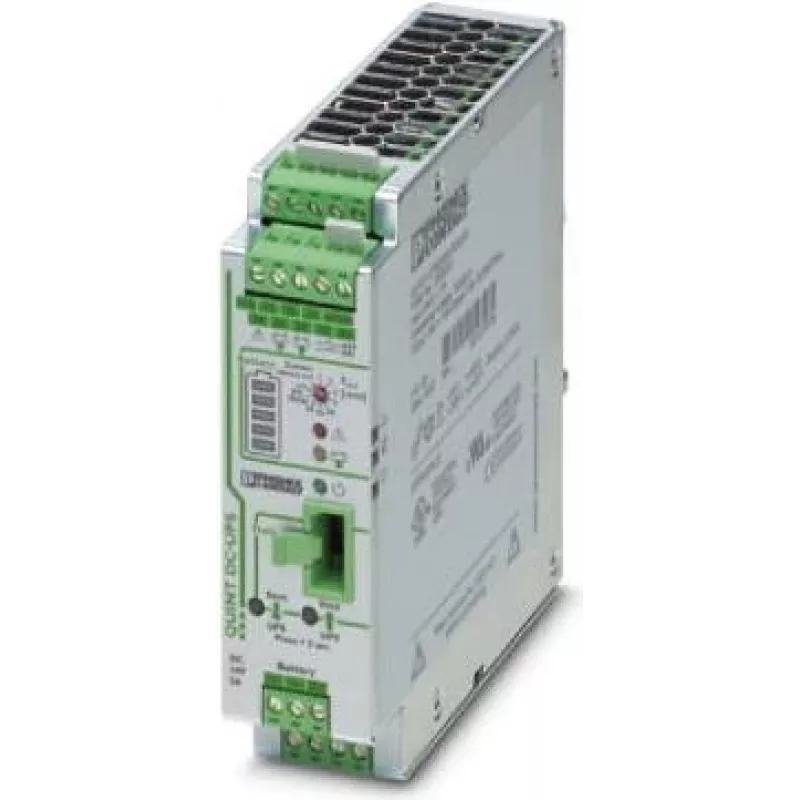

Nepertraukiamo maitinimo šaltinis UPS Phoenix Contact QUINT-UPS/24DC/24DC/5

„Phoenix Contact QUINT-UPS/24DC/24DC/5“ yra kompaktiškas 24 V DC nepertraukiamo maitinimo modulis, užtikrinantis 5 A išėjimo srovę. Sukurtas veikti su įėjimo įtampomis nuo 18 iki 30 V ir tiekti stabilią 18 V išėjimo įtampą, šis modulis leidžia integruoti maitinimo šaltinį, UPS funkcionalumą ir energijos kaupimą į pritaikytą sprendimą pramonės ir automatikos reikmėms. Įrenginys turi IP20 apsaugą, pilką korpusą ir atitinka RoHS bei atitinkamus EN standartus; jo matmenys yra 35 mm (plotis) × 125 mm (gylis) × 130 mm (aukštis).

Privalumai

„QUINT-UPS/24DC/24DC/5“ užtikrina nepertraukiamą nuolatinės srovės maitinimą kompaktiškais matmenimis, tinkančiais valdymo spintoms ir ribotos erdvės įrengimams. Jis palaiko sisteminio lygio maitinimo šaltinio, UPS ir energijos kaupimo funkcijų integraciją, užtikrina atitiktį tarptautiniams standartams ir suteikia nuspėjamą 18 V išėjimą prijungtiems įrenginiams.

Tinka

Pagrindinės specifikacijos

Kaip naudoti

Sumontuokite UPS modulį tinkamoje elektros spintoje arba valdymo skydelyje, laikydamiesi „Phoenix Contact“ montavimo rekomendacijų ir saugos taisyklių. Prijunkite įėjimą prie 18–30 V DC maitinimo šaltinio ir 18 V DC išėjimą prijunkite prie apkrovos arba tolesnio maitinimo šynos. Integruokite energijos kaupimą (bateriją arba kondensatorių), kaip reikalauja jūsų sistemos projektavimas ir gamintojo instrukcijos. Patikrinkite poliškumą, užtikrinkite patikimus sujungimus ir prieš įjungdami visą apkrovą atlikite visus paleidimo veiksmus pagal gaminio vadovą.

Rekomendacijos

Įrenkite modulį sausoje, vėdinamoje spintoje, kurioje aplinkos sąlygos atitinka įrenginio nurodytas ribas. Naudokite tinkamus saugiklius įėjimo ir išėjimo grandinėse, laikykitės poliškumo ir įžeminimo praktikos, o dėl baterijos pasirinkimo, jungimo schemų ir techninės priežiūros intervalų vadovaukitės oficialia „Phoenix Contact“ dokumentacija.
