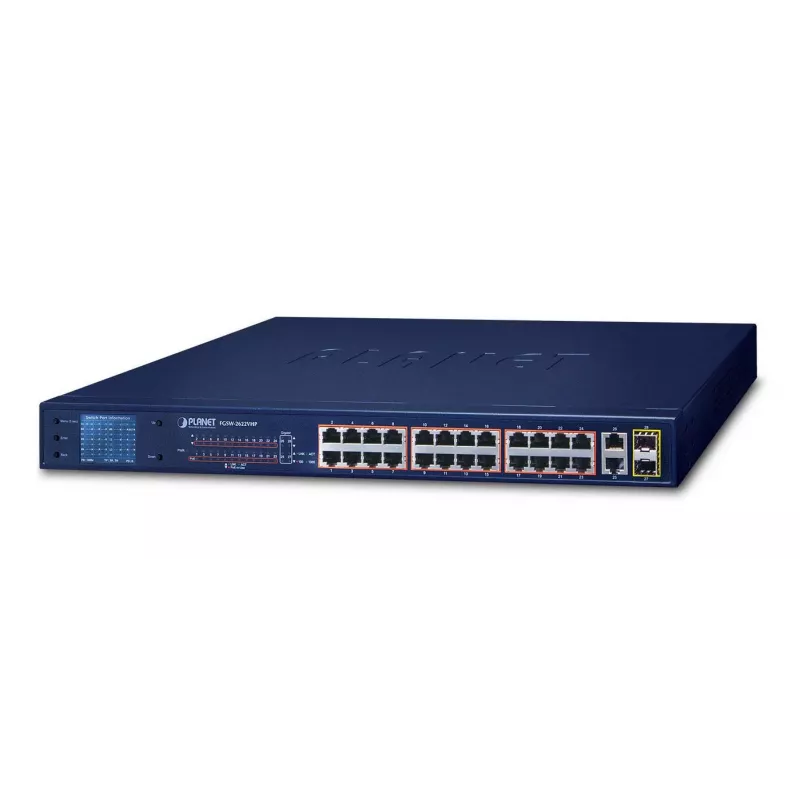

Nekonfigūruojamas komutatorius PLANET FGSW-2622VHP

PLANET FGSW-2622VHP yra nekonfigūruojamas L2 Fast Ethernet komutatorius, turintis 24 10/100BASE-TX RJ-45 prievadus su PoE+ (kiekvienas prievadas iki 30 W), du Gigabit RJ-45 aukštyninio ryšio lizdus ir dvi Gigabit SFP sąsajas. Su vidine maitinimo sistema ir bendru 300 W PoE biudžetu, FGSW-2622VHP užtikrina neblokuojantį komutavimo našumą ir matomą būseną per integruotą spalvotą LCD skydelį, skirtą greitam montavimui ir stebėjimui be kompiuterio ar programinės įrangos.

Privalumai

Komutatorius sujungia PoE maitinimą ir duomenis vienu kabeliu, sumažindamas montavimo sudėtingumą ir išlaidas. Jo priekinio skydelio spalvotas LCD ekranas realiuoju laiku rodo PoE ir prievadų būseną, režimo pasirinkimą (Standard, VLAN, Extend), pralaidumo ir galios biudžeto valdymą, PD gyvumo patikrą ir pagrindines priežiūros funkcijas. Įrenginys palaiko šviesolaidinį aukštyninį ryšį per SFP, skirtą tolimojo ryšio magistralinėms jungtims, ir turi ESD bei viršįtampių apsaugą, užtikrinančią didesnį stabilumą.

Tinka

• IP vaizdo stebėjimo sistemoms ir PoE kameroms
• Mažų ir vidutinių įmonių tinklams, mažmeninės prekybos ir viešbučių diegimui
• Tinklo pakraščio įrenginiams, kuriems reikia šviesolaidinio aukštyninio ryšio su stebėjimo centru

Pagrindinės specifikacijos

• Prievadai: 24 x 10/100BASE-TX PoE+ RJ-45, 2 x Gigabit TP, 2 x Gigabit SFP
• PoE: IEEE 802.3af/at, 30 W vienam prievadui (maks.), bendras PoE biudžetas 300 W
• Komutavimo pajėgumas: neblokuojantis, 12,8 Gbit/s komutavimo pajėgumas
• MAC adresų lentelė: 8000 įrašų
• Veikimo režimai: Standard, VLAN (prievadais pagrįstas), Extend (10 Mbps vienam prievadui, iki 250 m su 20 W PoE)
• Apsauga: Ethernet ESD (±6 kV kontaktinė, ±8 kV oro) ir ±6 kV atsparumas viršįtampiams
• Standartai: IEEE 802.3/802.3u/802.3ab/802.3z/802.3x/802.3af/802.3at/802.3az
• Formos faktorius ir svoris: tinkamas stalviršiui / stovui, 3,4 kg; spalva: mėlyna

Kaip naudoti

Sumontuokite komutatorių tinkamoje vietoje arba padėkite ant stalo ar stovo. Prijunkite tinklo įrenginius ir PoE PD įrenginius (kameras, prieigos taškus) prie RJ-45 PoE prievadų, naudodami Cat5e/Cat6 kabelius; komutatorius tieks duomenis ir maitinimą tuo pačiu kabeliu. Naudokite priekinį LCD ekraną PoE būsenai stebėti, veikimo režimui (Standard, VLAN, Extend) pasirinkti ir pagal poreikį reguliuoti biudžetą ar pralaidumo valdiklius. Ilgo nuotolio aukštyniniam ryšiui įdėkite suderinamus 1000BASE-SX/LX SFP modulius į SFP lizdus ir prijunkite prie magistralinio šviesolaidžio.

Rekomendacijos

Naudokite Extend režimą tik tiems prievadams, kuriems reikia ilgesnių kabelių tiesimo atstumų ir kai 20 W PoE pakanka maitinamam įrenginiui; kritinius didelio pralaidumo įrenginius laikykite Standard režime, kad užtikrintumėte visą pralaidumą. Reguliariai tikrinkite LCD ekraną dėl PoE biudžeto ir PD gyvumo būsenos, o VLAN režimą naudokite IP kamerų daugialypės transliacijos srautui izoliuoti, kad išvengtumėte transliacijų audrų.
