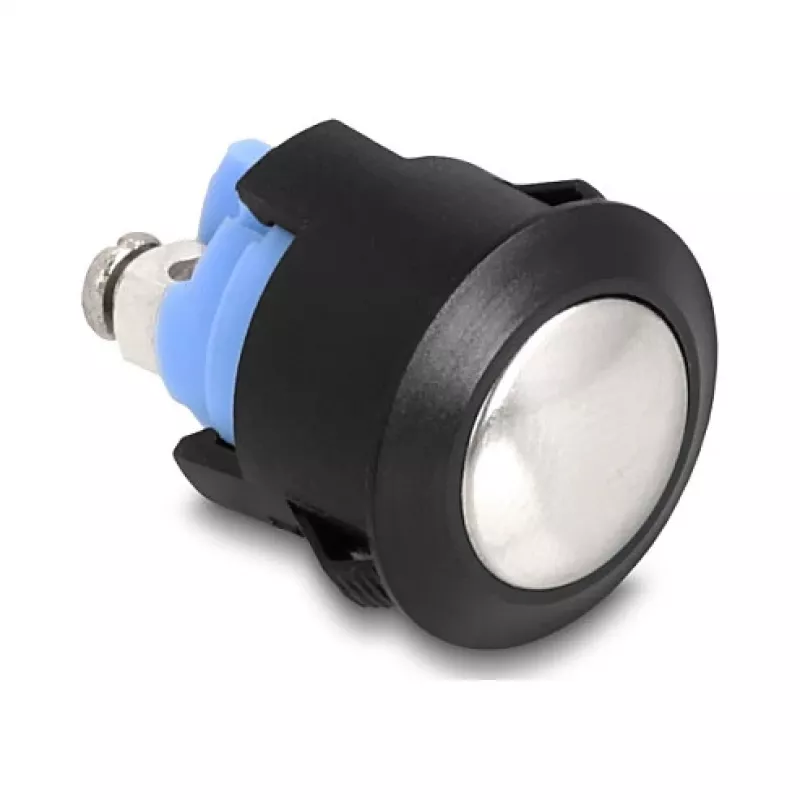

Mygtukas DELOCK 22044 16 mm su 2 varžtiniais gnybtais

DELOCK 16 mm mygtuko modelis 22044 yra kompaktiškas skydelyje montuojamas valdymo jungiklis, skirtas rankiniam valdymui valdymo skyduose ir mažose mašinose. Įrenginys turi 16 mm montavimo skersmenį ir du varžtinius gnybtus, skirtus paprastam elektros prijungimui. Dėl kompaktiško dydžio ir paprasto mechaninio veikimo jis tinka pagrindinėms paleidimo/sustabdymo funkcijoms, grandinių perjungimui bei integravimui į „pasidaryk pats“ elektroniką ir pramonines valdymo sąsajas.

Privalumai

Mygtukas užtikrina patikimą mechaninį kontaktą su dviem varžtiniais gnybtais, kurie leidžia saugiai prijungti laidus ir prireikus lengvai juos pakeisti. Jo 16 mm skydo išpjovos dydis sumažina reikiamą skydo plotą, tuo pat metu išlaikant aiškų lytėjimo grįžtamąjį ryšį operatoriui. Varžtinių gnybtų jungtys supaprastina montavimą ir priežiūrą, nereikalaujant specialių užspaudžiamųjų jungčių.

Tinka

• Valdymo skydams ir skirstomiesiems skydams
• Mašinų paleidimo/sustabdymo valdymui
• „Pasidaryk pats“ elektronikai ir pomėgių projektams
• Prototipų kūrimui ir bandymų stendams

Pagrindinės specifikacijos

• Montavimo skersmuo: 16 mm skydo išpjova
• Kontakto tipas: vienpolis mechaninis mygtukas
• Elektros jungtys: 2 varžtiniai gnybtai laidų pritvirtinimui
• Veikimas: rankinis, momentinis arba fiksuojamas, priklausomai nuo skydo laidų sujungimo
• Korpuso stilius: skydelyje montuojamas apvalus mygtukas

Kaip naudoti

Išgręžkite arba paruoškite 16 mm skersmens skylę skyde pagal montavimo reikalavimus, įstatykite mygtuką iš priekio ir pritvirtinkite pagal montavimo konstrukciją. Prijunkite maitinimo ir apkrovos laidininkus prie dviejų varžtinių gnybtų, užtikrindami tinkamą poliškumą ir saugų priveržimą, kad būtų išvengta laisvų jungčių. Naudokite mygtuką rankiniam perjungimui spausdami pavarą; laidų sujungimo konfigūracija nustato, ar jis veikia kaip momentinis, ar fiksuojamas jungiklis. Prieš montuodami patikrinkite elektrinius parametrus ir suderinamumą su valdymo grandine.

Rekomendacijos

Užtikrinkite tinkamą atvirų laidų izoliaciją ir priveržkite varžtinius gnybtus gamintojo rekomenduojamomis sukimo momento vertėmis. Venkite per didelės mechaninės jėgos pavarai ir saugokite kontaktų sritį nuo dulkių ir drėgmės. Saugos sumetimais, prieš montavimą ar priežiūrą atjunkite maitinimą ir patvirtinkite mygtuko tinkamumą grandinės įtampai ir srovei.
