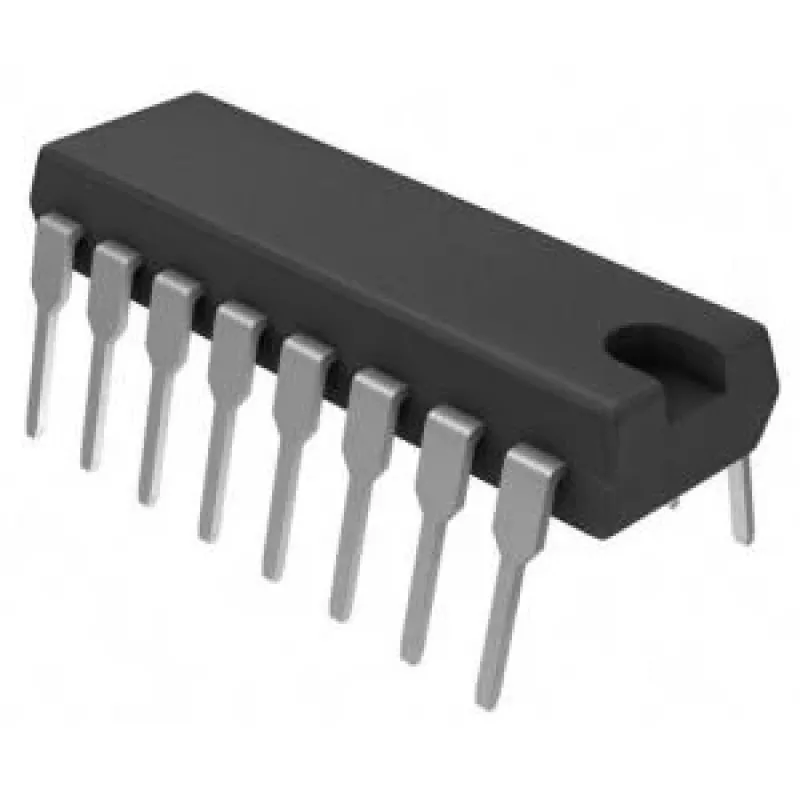

Multiplekserio integrinis grandynas Texas Instruments MPC508AP PDIP-16

Texas Instruments MPC508AP yra multiplekserio sąsajos integrinis grandynas, esantis PDIP-16 korpuse. Sukurtas elektroninėse sistemose signalams nukreipti ir parinkti, šis DIP-16 multiplekseris tinka prototipavimui ant kiauryminio montavimo plokščių ir naudojimui kaip pakeitimas senesnėje įrangoje. Įrenginys palaiko tiek analoginių, tiek skaitmeninių signalų perjungimą ten, kur reikalingas kompaktiškas, pramonėje standartinis dviejų eilių korpusas.

Privalumai

PDIP-16 formos faktorius supaprastina surinkimą ant bandymo plokščių ir perfokortų bei palengvina rankinį litavimą ir įmontavimą į lizdus greitam pakeitimui. Integruotas multiplekseris sumažina diskrečių perjungimo komponentų poreikį, taupydamas plokštės vietą ir supaprastindamas grandinės dizainą. Suderinamumas su tipiniais loginiais lygiais daro įrenginį universaliu įvairioms valdymo ir testavimo programoms.

Pagrindinės specifikacijos

• Korpusas: PDIP-16 (kiauryminio montavimo dviejų eilių korpusas)
• Funkcija: multiplekserio sąsaja signalams nukreipti ir kanalams parinkti
• Signalo tipas: tinka analoginiams ir skaitmeniniams signalams
• Išvadų skaičius: 16 išvadų įvesties/išvesties ir valdymo jungtims
• Montavimo būdas: kiauryminis, skirtas bandymo plokštėms ir perfokortoms

Kaip naudoti

Integruokite PDIP-16 multiplekserį į savo grandinę, įstatydami jį į suderinamą lizdą arba prilituodami prie kiauryminės PCB, laikydamiesi standartinės išvadų orientacijos. Prijunkite valdymo linijas prie parinkimo įėjimų ir nukreipkite šaltinio bei paskirties signalus į multiplekserio įvesties/išvesties išvadus pagal savo schemą. Užtikrinkite, kad maitinimo magistralės ir signalų atskaitos lygiai atitiktų įrenginio reikalaujamas veikimo sąlygas, ir laikykitės teisingos įjungimo sekos, kai tai taikoma.

Rekomendacijos

Kad veikimas būtų patikimas, naudokite tinkamą lizdą, jei tikimasi dažno keitimo ar perkonfigūravimo. Patikrinkite signalų įtampos diapazonus ir ant maitinimo išvadų įdėkite atsiejimo kondensatorius, kad sumažintumėte triukšmą. Keičiant įrenginius senesnėje įrangoje, patvirtinkite išvadų suderinamumą ir patikrinkite, ar reikia bet kokių pakėlimo ar nuleidimo rezistorių ant valdymo linijų.
