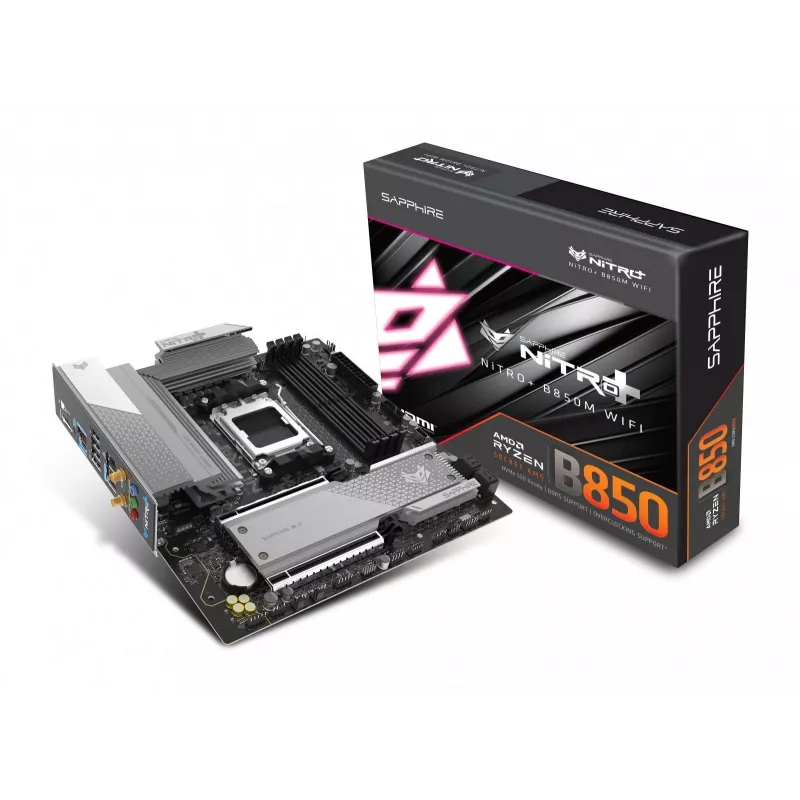

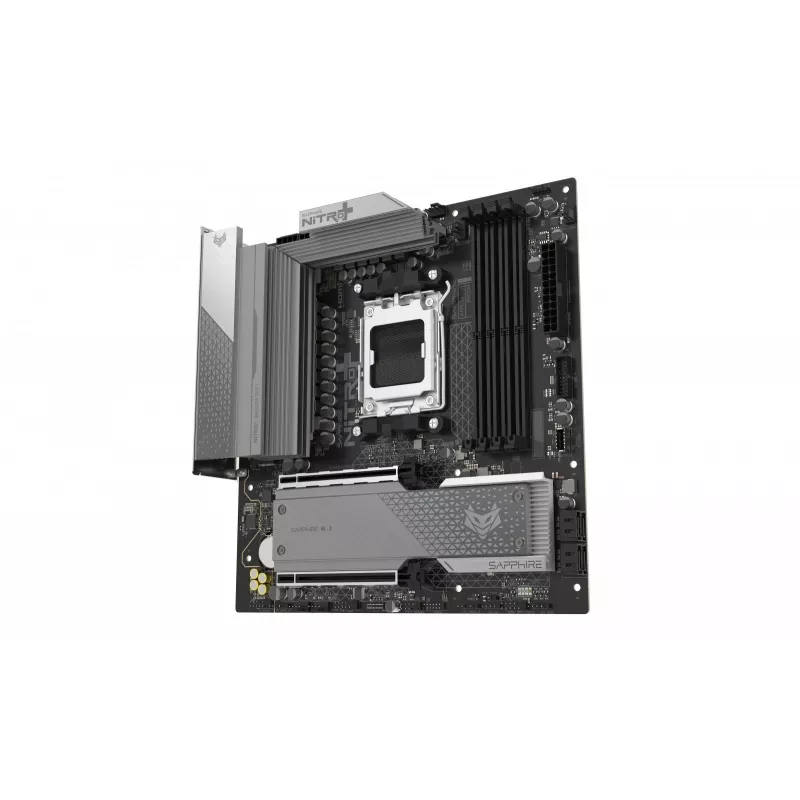

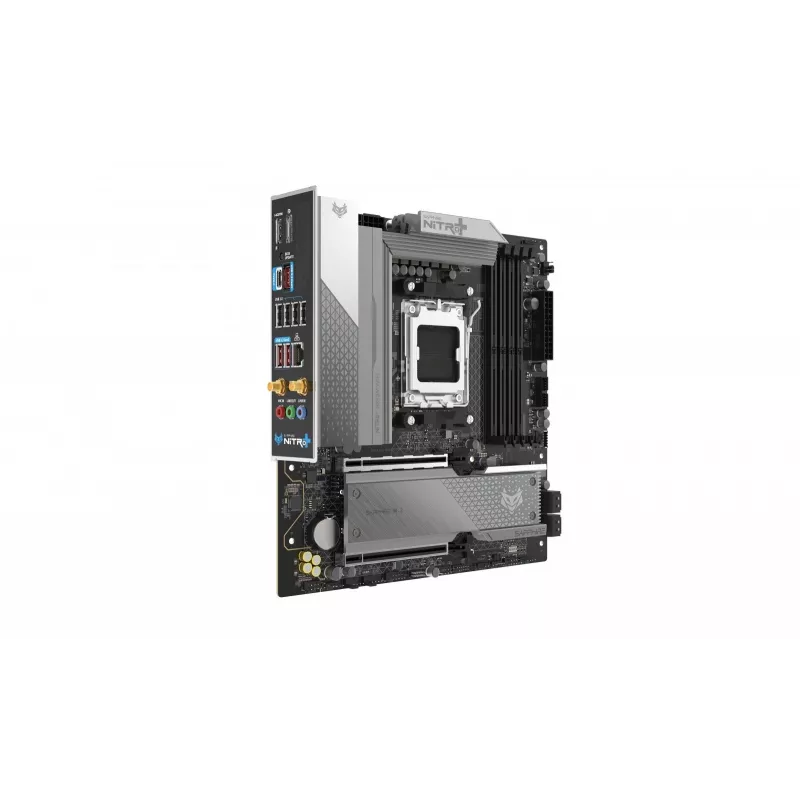

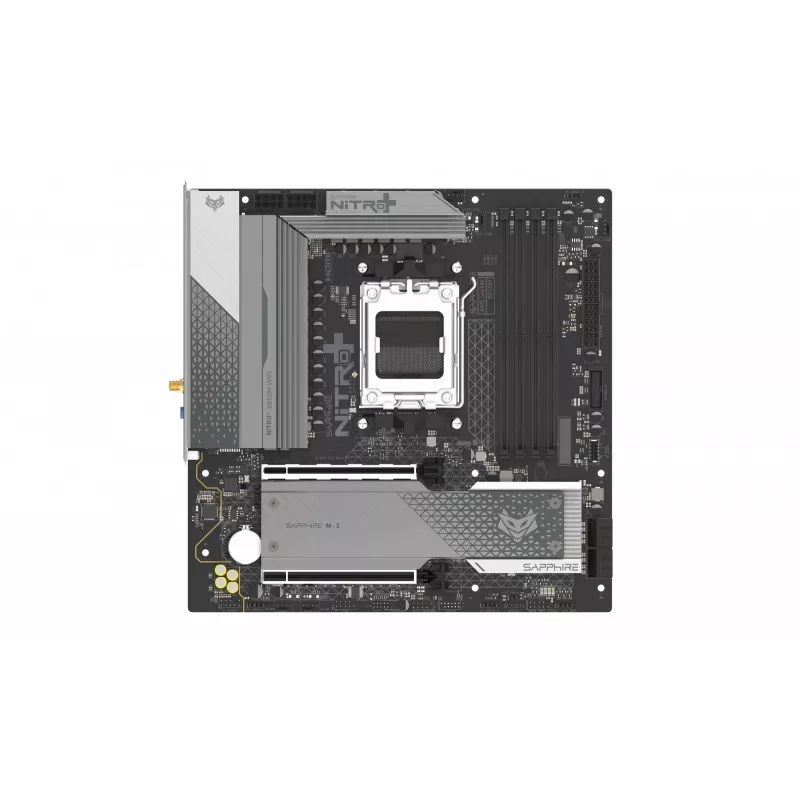

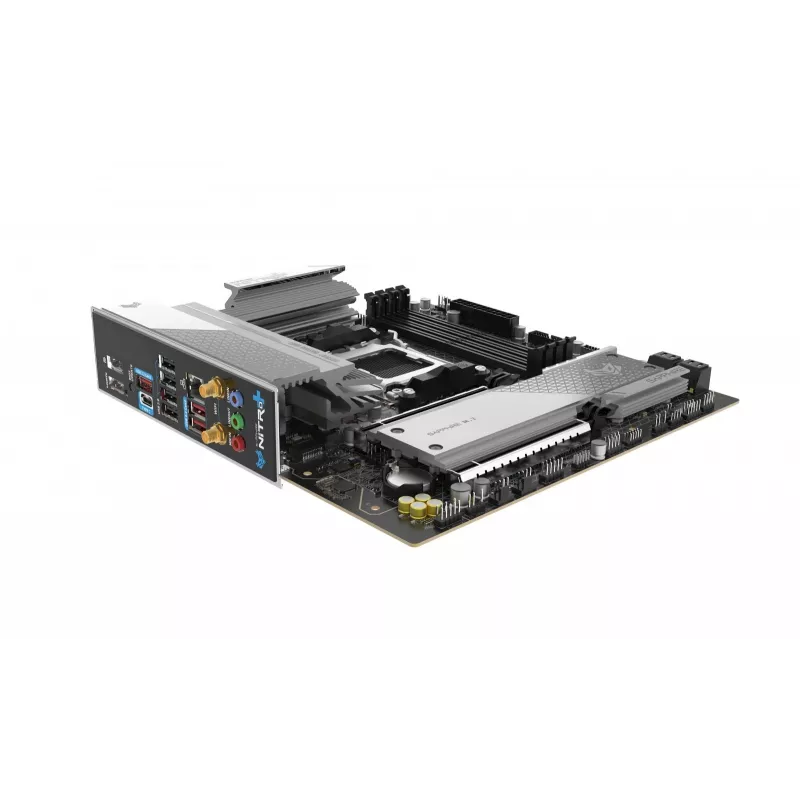

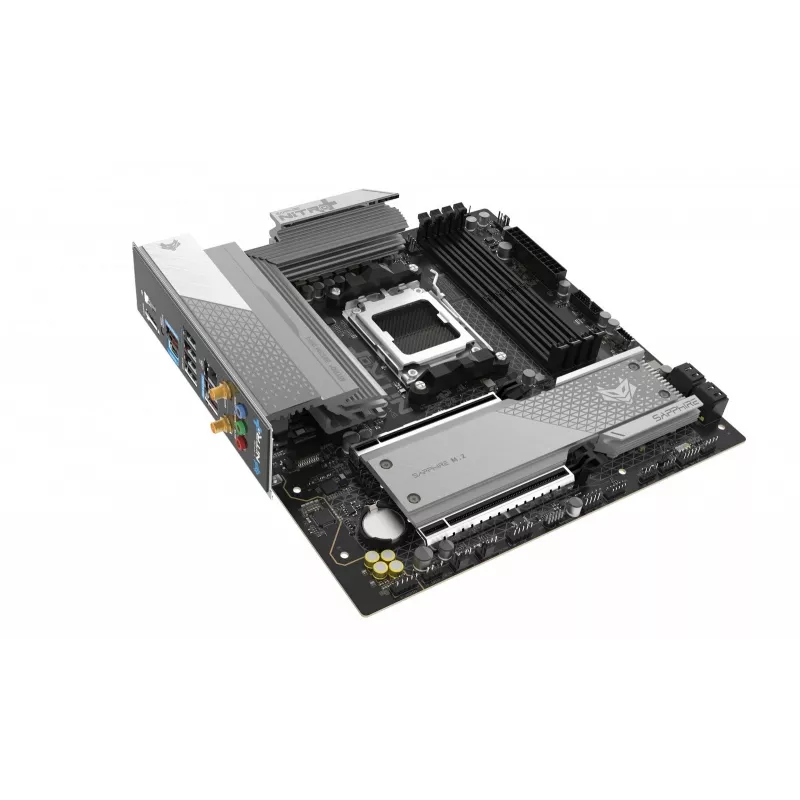

Motininė plokštė Sapphire NITRO+ B850M WIFI — AMD B850, Socket AM5, micro ATX, DDR5, 4x DIMM, Wi‑Fi 6, 2.5Gb LAN, 2x M.2

SAPPHIRE micro ATX B850 motininė plokštė palaiko AMD AM5 lizdo procesorius, įskaitant AMD Ryzen 7000, 8000 ir 9000 serijas. Ji sukurta kompaktiškoms sistemoms, kurioms reikalingas modernus ryšys ir atminties našumas, siūlanti DDR5 palaikymą iki 192 GB keturiuose DIMM lizduose, PCIe 5.0 vaizdo plokštėms ir M.2 saugykloms, integruotą 2.5 Gigabit Ethernet bei Wi‑Fi 6 ir Bluetooth 5.3 belaidžiam ryšiui.

Privalumai

Ši motininė plokštė užtikrina tvirtą maitinimo sistemą su 12+2+1 fazių VRM konstrukcija ir 55A fazei, palaikančia aukštos kokybės AM5 procesorius. Įtrauktas pažangus VRM, M.2 lizdų ir PCH aušinimas, užtikrinantis stabilumą esant apkrovai. Palaikoma dviejų kanalų DDR5 atmintis su įsijungimu iki 8000 MHz, o PCI Express 5.0 x16 galimybė užtikrina suderinamumą su naujausiomis vaizdo plokštėmis. Integruotos funkcijos, tokios kaip Debug LED, Clear CMOS džemperis ir kelių saugyklos sąsajų palaikymas, padidina aptarnavimo ir atnaujinimo galimybes.

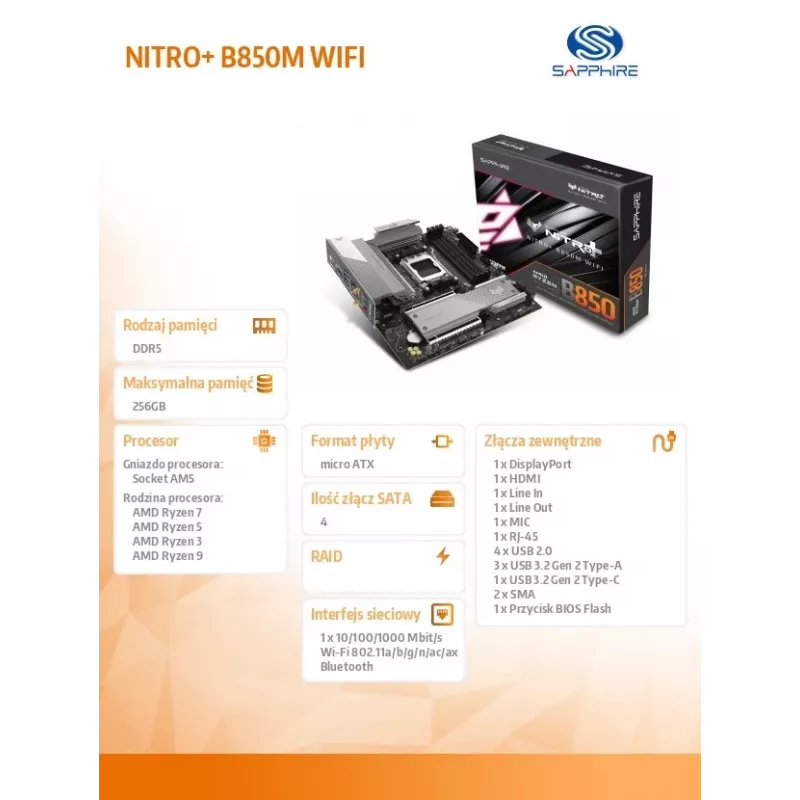

Pagrindinės specifikacijos

• CPU lizdas: AMD AM5 — palaiko AMD Ryzen 7000 / 8000 / 9000 serijas
• Formos faktorius: micro ATX (mATX)
• Lustų rinkinys: AMD B850
• Maitinimo konstrukcija: 12+2+1 fazių CPU maitinimas, 55A fazei
• Atmintis: DDR5, 4 DIMM lizdai, dviejų kanalų, maksimali 192 GB, OC iki 8000 MHz
• PCIe: PCI Express 5.0 x16 lizdas
• Saugykla: PCIe 5.0 ir 4.0 M.2 palaikymas, SATA III, iki 6 saugyklos įrenginių palaikymas
• Garsas: Realtek ALC897, 5.1 kanalai
• Tinklas: 2.5 Gigabit Ethernet; Wi‑Fi 6 (802.11ax); Bluetooth 5.3
• Papildomai: Debug LED, Clear CMOS džemperis

Kaip naudoti

Įdiekite motininę plokštę į suderinamą micro ATX korpusą ir sumontuokite AMD AM5 CPU pagal CPU montavimo instrukcijas. Įdėkite DDR5 atminties modulius į atitinkamus DIMM lizdus dviejų kanalų veikimui ir prijunkite saugyklos įrenginius prie M.2 lizdų arba SATA III prievadų pagal poreikį. Prijunkite maitinimo jungtis iš PSU prie CPU ir pagrindinių maitinimo jungčių, prijunkite priekinio skydelio jungtis ir periferinius įrenginius, tada atlikite pradinį BIOS nustatymą naudodami SAPPHIRE Core BIOS. Naudokite Debug LED ir Clear CMOS džemperį trikčių šalinimui ir BIOS atkūrimui, jei reikia.

Rekomendacijos

Siekiant optimalaus sistemos stabilumo, derinkite motininę plokštę su kokybišku maitinimo šaltiniu, atitinkančiu jūsų CPU ir GPU energijos suvartojimą, įdiekite tinkamą korpuso oro srautą VRM ir M.2 sričių aušinimui bei naudokite patvirtintus DDR5 atminties rinkinius AM5 platformai.
