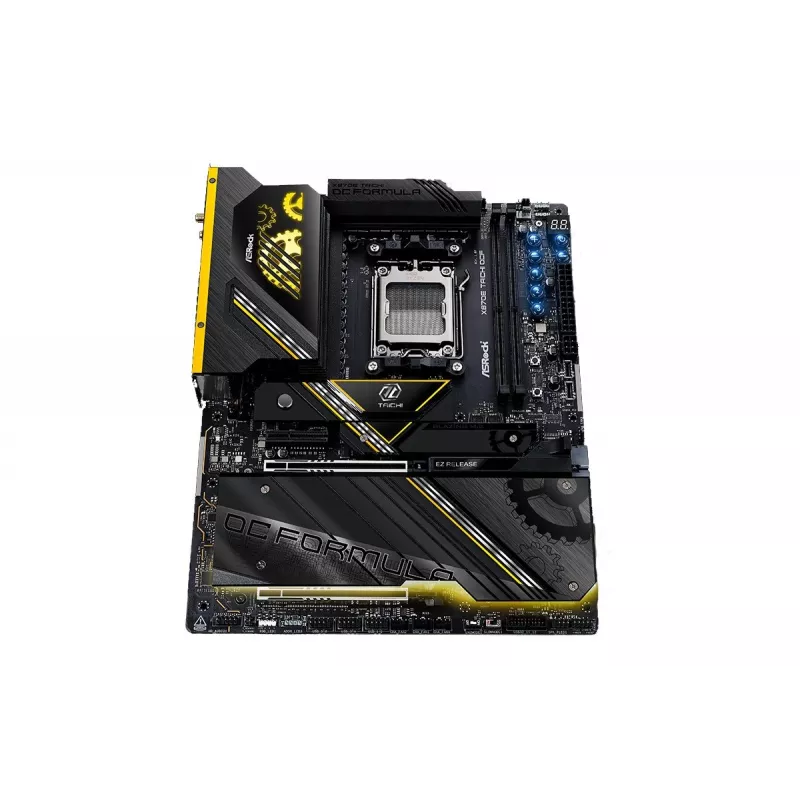

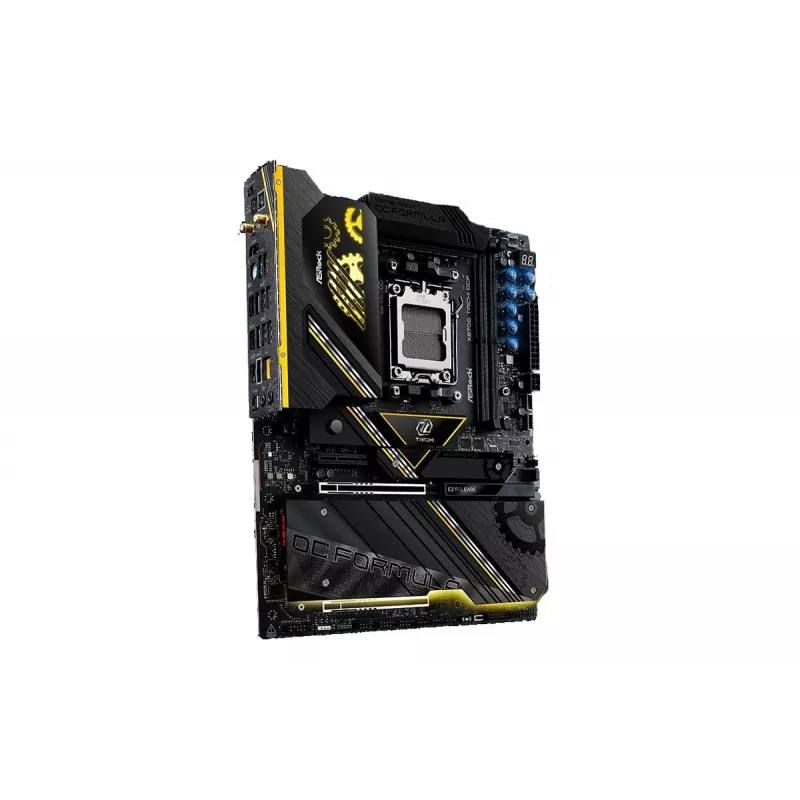

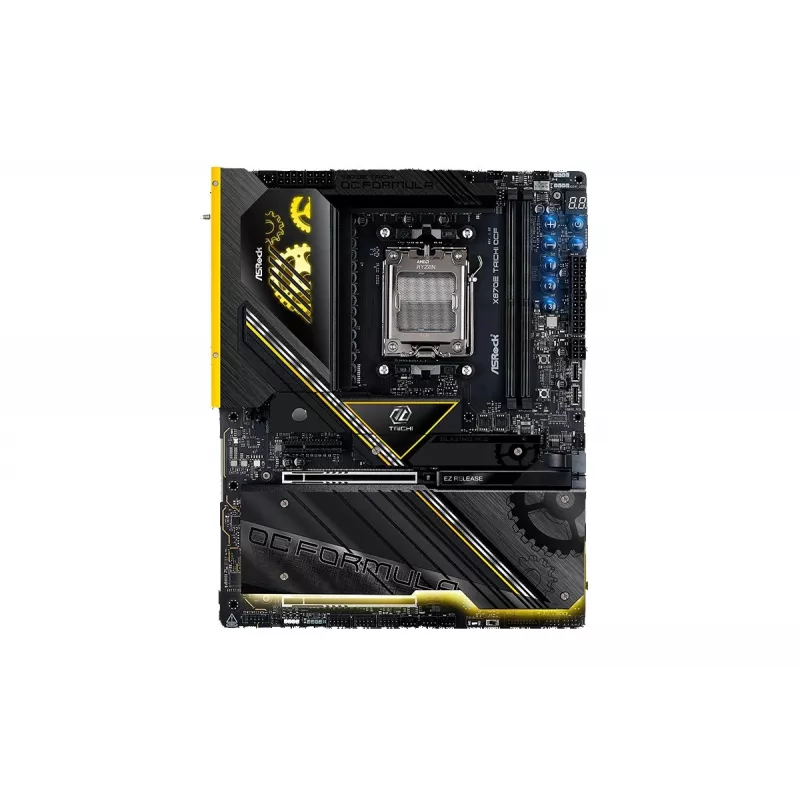

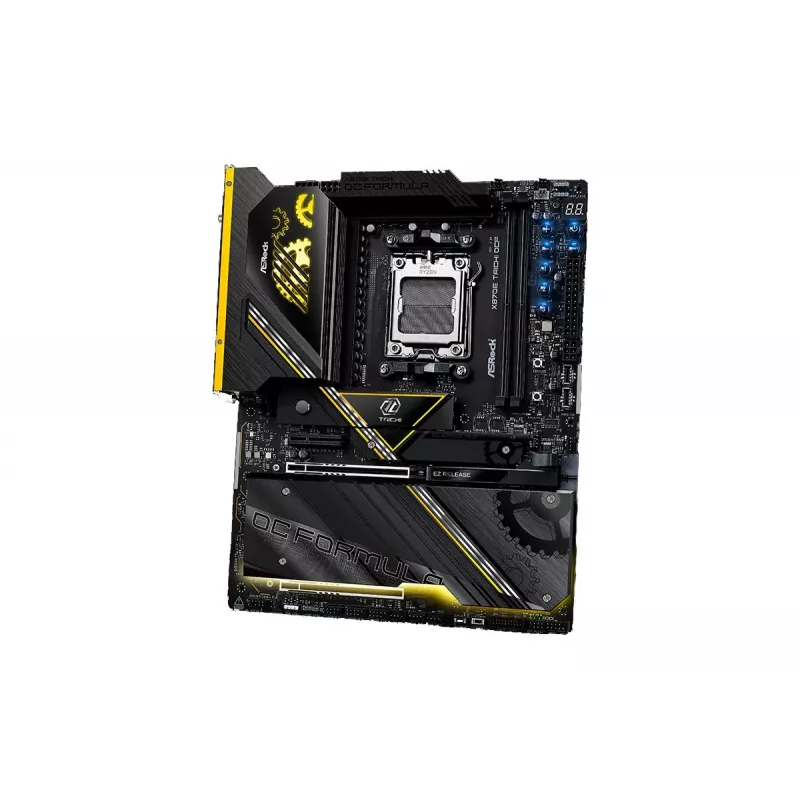

Motininė plokštė ASRock X870E Taichi OCF AM5 ATX DDR5, AMD X870E, 2x DDR5 lizdai, Wi‑Fi 7, USB4, PCIe 5.0

ASRock X870E Taichi OCF yra ATX AM5 motininė plokštė, skirta AMD Ryzen 7000 serijos procesoriams ir pagrįsta AMD X870E mikroschemų rinkiniu. Ji palaiko DDR5 atmintį dviejuose DIMM lizduose (dvikanalė, ECC ir ne ECC), iki 128 GB, turi du PCIe 5.0 x16 išplėtimo lizdus, kelias M.2 ir SATA III saugojimo parinktis su RAID 10 palaikymu, integruotą Realtek ALC4082 garso sistemą 5.1 išvesčiai ir Realtek RTL8126 eterneto valdiklį. Tinklo funkcijos apima Wi‑Fi 7 (802.11be) su 2x2 antenos konfigūracija ir Bluetooth 5.4. Galiniame I/O skydelyje yra HDMI, USB4 Gen3x2, USB 3.2 Gen 2x2, keletas USB Type-A prievadų ir RJ-45 LAN prievadas. Plokštė naudoja UEFI AMI BIOS ir turi Clear CMOS mygtuką, daug ventiliatorių ir RGB antraščių bei pridedamą Wi‑Fi anteną.

Privalumai

Motininė plokštė sujungia modernius ryšio standartus – PCIe 5.0, USB4 Gen3x2 ir Wi‑Fi 7 – su aukštos klasės mikroschemų rinkiniu, skirtu AM5 platformoms, leidžiančiu didelės spartos išplėtimą ir greitas saugojimo konfigūracijas. Du DDR5 lizdai palaiko iki 128 GB dvikanalės atminties su ECC ir ne ECC suderinamumu. Integruotos funkcijos, tokios kaip UEFI AMI BIOS su Clear CMOS mygtuku, daug ventiliatorių ir RGB antraščių bei integruotas Realtek garsas ir LAN, suteikia paruoštą sprendimą našumo stacionariems kompiuteriams.

Tinka

• Aukšto našumo stacionariems kompiuteriams su AMD Ryzen 7000 serijos procesoriais
• Turinio kūrimo ir daugialypės terpės sistemoms, kurioms reikalingas 5.1 garsas ir greita saugykla
• Sistemoms, kurioms reikia PCIe 5.0 grafikos arba kelių išplėtimo plokščių
• Namų ar mažo biuro įrenginiams, kuriems reikia Wi‑Fi 7 ir eterneto ryšio

Pagrindinės specifikacijos

• Formos faktorius: ATX; motininės plokštės mikroschemų rinkinys: AMD X870E
• Procesoriaus palaikymas: AMD Ryzen 7000 serija (AM5 lizdas)
• Atmintis: 2× DIMM DDR5, dvikanalė, ECC ir ne ECC, iki 128 GB, nebuferizuota
• Išplėtimas: 2× PCIe x16 (PCIe Gen5), 1× PCIe x4 (PCIe Gen4)
• Saugojimo sąsajos: M.2 ir SATA III su RAID 10 palaikymu

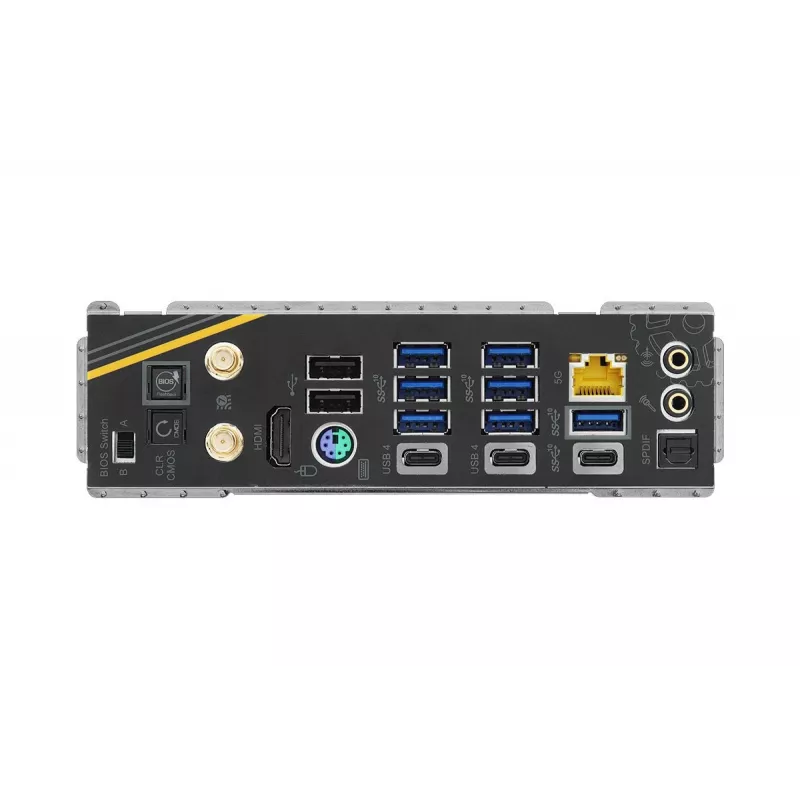

• Galiniame I/O: HDMI (1), USB4 Gen3x2 (2), USB 3.2 Gen2 Type-A ir Gen2x2 jungtys, keli USB Type-A prievadai, USB 2.0 prievadai, S/PDIF išvestis, RJ-45 LAN
• Tinklas: Wi‑Fi 7 (802.11be) 2x2, Bluetooth 5.4, eterneto valdiklis Realtek RTL8126
• Garsas: Realtek ALC4082, 5.1 kanalo išvestis
• Vidinės jungtys: ATX 24-kontakčių, 8-kontakčių EPS, 12 V maitinimo jungtis, procesoriaus ir korpuso ventiliatorių antraštės, SATA III jungtys, USB 3.2 ir USB 2.0 vidinės antraštės, RGB LED antraštė
• BIOS: UEFI AMI su Clear CMOS mygtuku
• Matmenys (P×G): 305 × 267 mm

Kaip naudoti

Įdiekite ASRock X870E Taichi OCF į suderinamą ATX korpusą, sulygiuotą su AM5 lizdu. Sumontuokite palaikomą AMD Ryzen 7000 serijos procesorių ir sujunkite su DDR5 DIMM atminties moduliais dviejuose atminties lizduose pagal motininės plokštės vadovą, kad įjungtumėte dvikanalį veikimą. Prijunkite maitinimą per 24-kontakčių ATX ir 8-kontakčių EPS jungtis, prijunkite procesoriaus ir korpuso ventiliatorius prie numatytų antraščių, o saugojimo įrenginius įdiekite M.2 arba SATA III prievaduose. Naudokite galiniame I/O skydelyje esančius prievadus vaizdui, USB įrenginiams ir tinklo ryšiui; įdiekite pridedamą anteną Wi‑Fi ir Bluetooth ryšiui. Įkrovos metu pasiekite UEFI AMI BIOS programinės įrangos nustatymams, RAID konfigūravimui ir našumo derinimui.

Rekomendacijos

Norint užtikrinti stabilų veikimą ir optimalų našumą, naudokite aukštos kokybės DDR5 atminties modulius, suderinamus su AM5 platformomis, pasirūpinkite tinkamu PCIe 5.0 plokščių aušinimu ir atnaujinkite BIOS į naujausią UEFI versiją. Konfigūruodami RAID 10, vadovaukitės motininės plokštės vadovu, kad tinkamai nustatytumėte diskų eiliškumą ir atliktumėte atsargines kopijas prieš kurdami masyvus.
