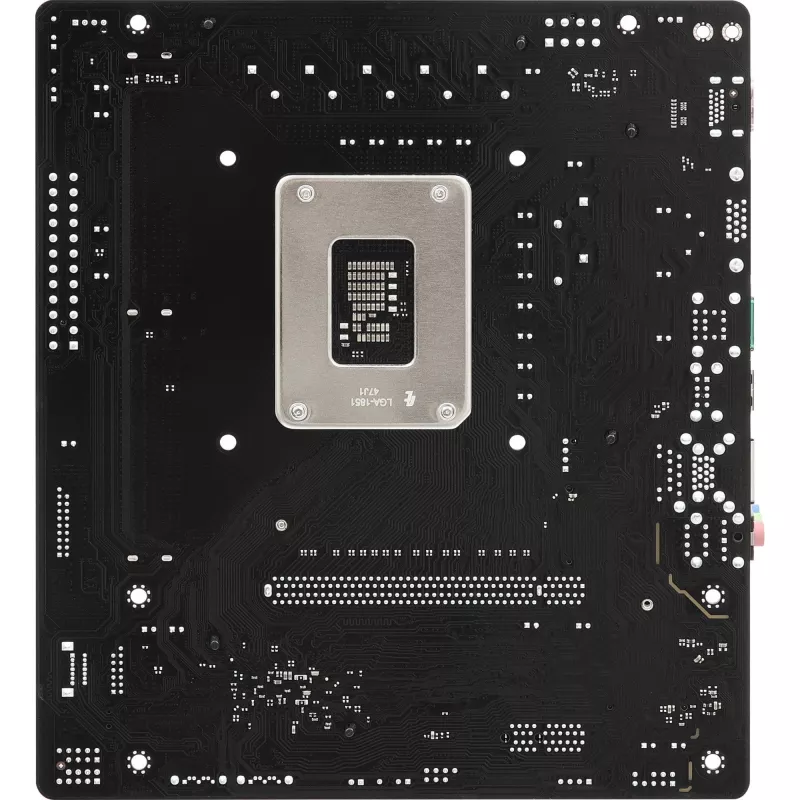

Motininė plokštė ASROCK H810M‑X micro ATX Intel H810 LGA 1851 DDR5 2× DIMM 128GB M.2 2.5GbE HDMI DisplayPort

ASRock H810M-X yra kompaktiška X serijos micro-ATX motininė plokštė, sukurta subalansuoti našumą, universalumą ir patikimumą profesionalioms bei kasdienėms užduotims. Plokštė palaiko Intel LGA1851 lizdo procesorius (Intel Core Ultra Series 2) ir siūlo DDR5 atminties palaikymą, kelias saugyklos parinktis, įskaitant Hyper M.2 Gen4 x4 lizdą, integruotą 2,5 Gb/s tinklą ir priekinio skydelio USB Type-C moderniam ryšiui mažame formos faktoriuje.

Privalumai

H810M-X užtikrina didelės spartos PCIe 4.0 M.2 NVMe saugyklos palaikymą greitesniam duomenų perdavimui ir aliumininį radiatorių dizainą, gerinantį šilumos valdymą esant apkrovai. M.2 (Key E) lizdas leidžia įdiegti pasirenkamus Wi‑Fi modulius, o integruotas 2,5 Gb/s tinklas padidina tinklo pralaidumą, palyginti su standartiniu gigabitiniu eternetu. Priekinis USB 3.2 Gen1 Type-C ir keli RGB lizdai (įskaitant adresuojamus) supaprastina korpuso jungimą ir apšvietimo pritaikymą. Trys vaizdo išėjimai (HDMI, DisplayPort, D-Sub) pasiekiami naudojant procesorių su integruota grafika.

Pagrindinės specifikacijos

• CPU lizdas: Intel LGA 1851 (Socket V1), palaiko Intel Core Ultra procesorius (2 serija)
• Maitinimo dizainas: 6+1+1+1+1 fazės
• Atmintis: 2 x DDR5 DIMM lizdai, dviejų kanalų, iki DDR5-6400, maksimaliai 128 GB
• PCIe lizdai: 1 x PCIe 4.0 x16, 1 x PCIe 4.0 x1
• M.2 ir saugykla: 1 Hyper M.2 (PCIe Gen4 x4), 1 M.2 Key E Wi‑Fi, 4 x SATA3; palaikoma iki 5 saugyklos įrenginių (M.2 + SATA)
• USB: 1 priekinis USB 3.2 Gen1 Type-C lizdas (5 Gbps), 4 x USB 3.2 Gen1 (2 gale, 2 priekyje), 6 x USB 2.0 (4 gale, 2 priekyje)
• Tinklas: Realtek 2,5 Gb/s Ethernet
• Garsas: Realtek ALC897 7.1 kanalo HD garso kodekas
• Vaizdo išėjimai: 1 x HDMI, 1 x DisplayPort, 1 x D-Sub (reikalingas CPU su integruota grafika)
• Formos faktorius: micro ATX (PC micro ATX Intel H810)
• BIOS: UEFI AMI, 256 Mbit

Kaip naudoti

Įdiekite suderinamą Intel Core Ultra Series 2 procesorių į LGA1851 lizdą ir įstatykite DDR5 DIMM modulius į du atminties lizdus, vadovaudamiesi motininės plokštės instrukcija dėl tinkamos kanalų konfigūracijos. Prijunkite saugyklos įrenginius prie M.2 ir SATA jungčių pagal poreikį; maksimaliam NVMe našumui naudokite Hyper M.2 Gen4 x4 lizdą. Prijunkite priekinį USB Type-C lizdą prie suderinamo korpuso priekinio skydelio, kad gautumėte reversinį USB-C prieigą. Jei reikalingas belaidis tinklas, įdiekite Wi‑Fi modulį į M.2 Key E lizdą (modulis nepridedamas). Įdiekite pateiktą automatinį tvarkyklių diegimo įrankį arba atsisiųskite tvarkykles iš ASRock, kad užtikrintumėte tinklo ir mikroschemų rinkinio tvarkyklių buvimą prieš baigdami OS tvarkyklių diegimą.

Rekomendacijos

Naudokite procesorių su integruota grafika, kad įjungtumėte integruotus HDMI, DisplayPort ir D-Sub išėjimus. Geriausiam saugyklos pralaidumui naudokite NVMe PCIe Gen4 x4 SSD su Hyper M.2 lizdu; užtikrinkite pakankamą korpuso oro srautą, kad palaikytumėte M.2 ir VRM radiatorių šiluminį stabilumą. Įdiekite naujausią BIOS ir tvarkykles iš ASRock palaikymo puslapio, kad maksimaliai padidintumėte suderinamumą ir našumą.
