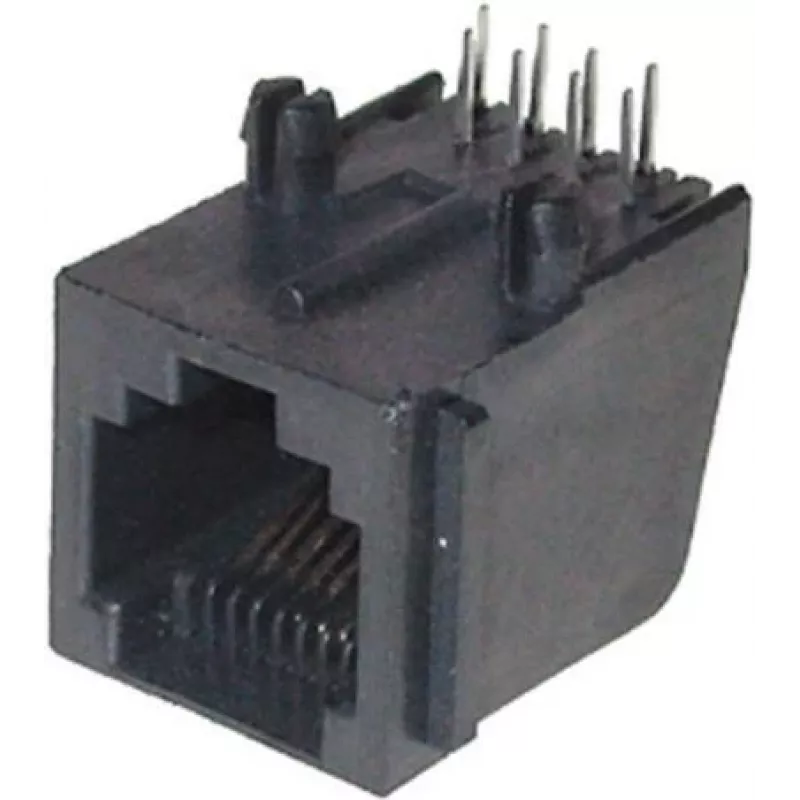

Modulinis lizdas ShiverPeaks 79220 – 8/8 neekranuotas, skirtas montuoti ant plokštės

Modulinis lizdas ShiverPeaks 79220 yra 8/8 neekranuota jungtis, suprojektuota montuoti ant spausdintinių plokščių. Komponentas turi aštuonias kontaktų poras, išdėstytas standartiniam moduliniam kabelių sujungimui, ir yra skirtas stacionariai montuoti telekomunikacijų, tinklų ir valdymo įrangoje, kur reikalinga neekranuota modulinė jungtis. Jungties forma palaiko tiesioginį litavimą prie plokštės ir dera su įprastais spausdintinių plokščių išdėstymais moduliniams lizdams.

Privalumai

ShiverPeaks 79220 pasižymi kompaktiškais matmenimis ir nuosekliu kontaktų išdėstymu, kuris supaprastina plokštės dizainą ir surinkimą. Neekranuota konfigūracija sumažina medžiagų sudėtingumą, išlaikant patikimą elektrinį kontaktą moduliniam kabelių sujungimui. Lizdas skirtas patvariam, ilgalaikiam tvirtinimui ant spausdintinių plokščių ir yra suderinamas su pramonės standartų moduliniais kištukais programose, kuriose nereikia papildomo elektromagnetinio ekranavimo.

Tinka

• Telekomunikacijų ir balso įrangai, reikalaujančiai modulinių lizdų jungčių
• Tinklų įrenginiams ir pataisų panelėms su PCB montuojamomis jungtimis
• Valdymo sistemoms ir pramoninei elektronikai su stacionariomis plokštėje montuojamomis sąsajomis

Pagrindinės specifikacijos

• Jungties tipas: modulinis lizdas, neekranuotas
• Kontaktų konfigūracija: 8 poros (8/8)
• Montavimo būdas: spausdintinis / PCB montavimas litavimo būdu
• Kontaktų sąsaja: standartinis modulinis kištukas
• Tipinis naudojimas: stacionari plokštėje montuojama modulinė jungtis duomenų ir balso signalams

Kaip naudoti

Paruoškite PCB pėdsaką pagal gamintojo rekomenduojamą kontaktų išdėstymą ir užtikrinkite tinkamą išlygiavimą surinkimo metu. Padėkite lizdą ant plokštės taip, kad kontaktų išvadai sutaptų su litavimo aikštelėmis, tada lituokite naudodami tinkamus lydmetalio lydymosi arba banginio litavimo parametrus, atitinkančius lizdo medžiagą ir padengimą. Po litavimo patikrinkite mechaninį stabilumą ir elektrinį laidumą tarp kontaktų ir sujungto modulinio kištuko, kad užtikrintumėte tinkamą veikimą.

Rekomendacijos

Naudokite jungtį aplinkoje, kurioje priimtinos neekranuotos jungtys; venkite įrengimo vietose, kuriose yra dideli elektromagnetiniai trukdžiai, be papildomų ekranavimo priemonių. Laikykitės standartinių ESD ir litavimo procedūrų bei patikrinkite suderinamumą su pasirinktu moduliniu kištuku ir kabelio kategorija, kad užtikrintumėte patikimą signalo perdavimą.
