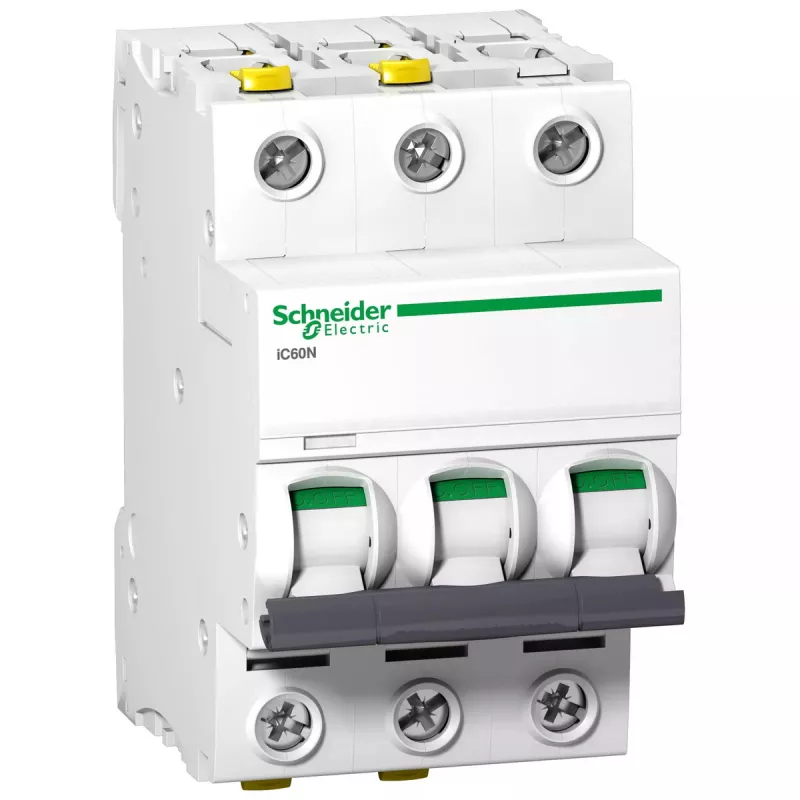

Miniatiūrinis automatinis jungiklis Schneider Electric A9F04325 — 25 A, 133 V, 10 kA, IP20, 54×78.5×91 mm

Schneider Electric A9F04325 yra miniatiūrinis automatinis jungiklis, skirtas apsaugai nuo viršsrovių gyvenamosiose ir lengvos komercinės paskirties elektros instaliacijose. Nominali srovė 25 A ir įtampa 133 V, išjungimo geba 10 kA, prietaisas telpa kompaktiškuose skirstomuosiuose skyduose dėl savo matmenų 54 × 78,5 × 91 mm ir IP20 apsaugos laipsnio. Jungiklis nutraukia gedimo sroves ir izoliuoti grandines, kad apsaugotų laidus ir prijungtą įrangą nuo pažeidimų.

Privalumai

Produktas sujungia kompaktišką dydį su didele išjungimo geba, užtikrinant patikimą apsaugą ribotoje erdvėje esančiuose skyduose. Termomagnetinė išjungimo charakteristika suteikia tiek perkrovos, tiek trumpojo jungimo apsaugą, o IP20 klasė užtikrina pagrindinę apsaugą nuo pirštų prisilietimo įprastose vidaus instaliacijose. Mechaninė konstrukcija ir standartinis montavimas palengvina keitimą ir įrengimą elektrikams bei techninės priežiūros specialistams.

Tinka

• Gyvenamųjų namų skirstomieji skydai ir poskydžiai
• Lengvos komercinės paskirties elektros grandinės
• Apšvietimo ir smulkių prietaisų grandinių apsauga
• Modernizavimas ar keitimas esamuose skyduose su suderinamu montavimu

Pagrindinės specifikacijos

• Nominali srovė: 25 A
• Nominali įtampa: 133 V
• Išjungimo geba: 10 000 A (10 kA)
• Apsaugos laipsnis: IP20
• Bendri matmenys: 54 × 78,5 × 91 mm
• Montavimas: suderinamas su skydu / skirstomuoju skydu

Kaip naudoti

Įrenkite miniatiūrinį automatinį jungiklį į skirstomąjį skydą laikydamiesi galiojančių elektros įrengimo taisyklių ir skydo gamintojo instrukcijų. Prieš prijungdami laidininkus įsitikinkite, kad maitinimas yra atjungtas. Priveržkite gnybtus rekomenduojamu sukimo momentu, patikrinkite teisingą padėtį ir tvirtą montavimą, tada įjunkite maitinimą ir atlikite funkcinius bandymus, kad patvirtintumėte tinkamą išjungimo ir įjungimo veikimą. Naudokite tinkamo skerspjūvio laidus ir apsauginius įtaisus prieš ir po jungiklio, kaip reikalauja laidų standartai.

Rekomendacijos

Naudokite šį jungiklį grandinėms, atitinkančioms jo nominalią srovę ir įtampą, ir venkite įrengimo aplinkoje, kur reikalinga aukštesnė apsauga nuo patekimo nei IP20. Suplanuokite periodinę patikrą dėl patikimų jungčių ir perkaitimo požymių; pakeiskite prietaisą, jei pastebimi mechaniniai pažeidimai arba nuolat pasikartojantys savaiminiai išjungimai.
