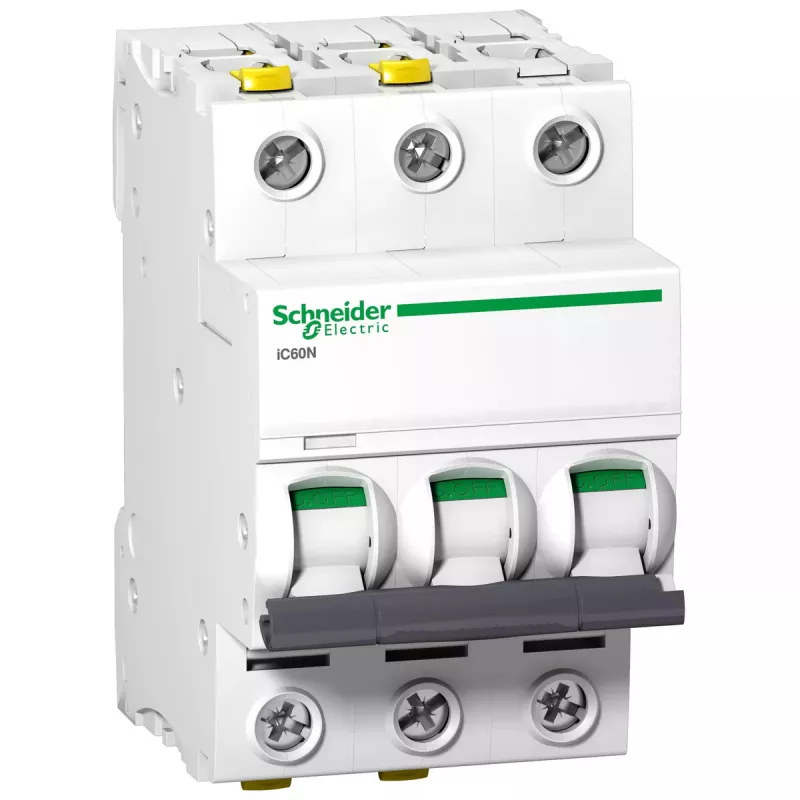

Miniatiūrinis automatinis jungiklis Schneider Electric A9F03325 — 25 A, 133 V, 10 kA, IP20, 54×78,5×91 mm

Schneider Electric A9F03325 yra miniatiūrinis automatinis jungiklis, skirtas apsaugai nuo viršsrovių kompaktiškuose DIN bėgelio elektros skyduose. Nominali srovė 25 A, įtampa iki 133 V, atjungimo galia 10 kA ir apsaugos klasė IP20. Kompaktiški matmenys (54 × 78,5 × 91 mm) leidžia montuoti ribotoje erdvėje, išlaikant patikimas šiluminės-magnetinės išjungimo charakteristikas įprastoms gyvenamosioms, komercinėms ir lengvosios pramonės grandinėms.

Privalumai

Įrenginys sujungia kompaktišką korpusą su didele trumpojo jungimo atjungimo galia, todėl galima apsaugoti atšakines grandines nereikalaujant didelės skydo erdvės. IP20 apsauga užtikrina pagrindinę saugą nuo sąlyčio su įtampingosiomis dalimis tipinėse vidaus instaliacijose. Šiluminis-magnetinis mechanizmas greitai reaguoja į trumpąjį jungimą ir stabiliai veikia perkrovos sąlygomis, mažindamas nereikalingus išjungimus ir užtikrindamas patikimą grandinės apsaugą.

Tinka

• Gyvenamųjų patalpų atšakinių grandinių apsaugai (apšvietimas, rozetės)
• Komerciniams mažos galios skirstomiesiems skydams ir nuomininkų blokams
• Lengvosios pramonės valdymo skydams, kur ribota erdvė
• Modernizavimo projektams, kur reikalingas kompaktiškas DIN bėgelio jungiklis

Pagrindinės specifikacijos

• Nominali srovė: 25 A
• Nominali įtampa: 133 V
• Atjungimo galia: 10 000 A (10 kA)
• Apsaugos klasė: IP20
• Montavimas: suderinamas su DIN bėgeliu
• Matmenys (P×A×G): 54 × 78,5 × 91 mm
• Veikimo principas: šiluminis-magnetinis išjungiklis

Kaip naudoti

Sumontuokite miniatiūrinį automatinį jungiklį ant standartinio DIN bėgelio tinkamame paskirstymo skyde, laikydamiesi vietinių elektros taisyklių ir gamintojo montavimo instrukcijų. Įsitikinkite, kad jungiklis atitinka nominaliąją sistemos įtampą ir numatomą apkrovą. Prijunkite laidus prie linijos ir apkrovos gnybtų tinkamu sukimo momentu ir, jei reikia, patikrinkite poliškumą. Po montavimo įjunkite jungiklį ir patikrinkite grandinės veikimą bei ar nėra gedimų prieš prijungdami jautrią įrangą.

Rekomendacijos

Kad veikimas būtų patikimas, naudokite jungiklį neviršydami nominalios srovės ir įtampos ribų, užtikrinkite tinkamą koordinavimą su aukštesnio lygio apsauga ir periodiškai tikrinkite gnybtų priveržimą bei skydo būklę. Saugokite įrenginį nuo drėgnos ar ėsdinančios aplinkos, viršijančios IP20 apribojimus; prireikus rinkitės aukštesnės IP klasės sprendimus.
