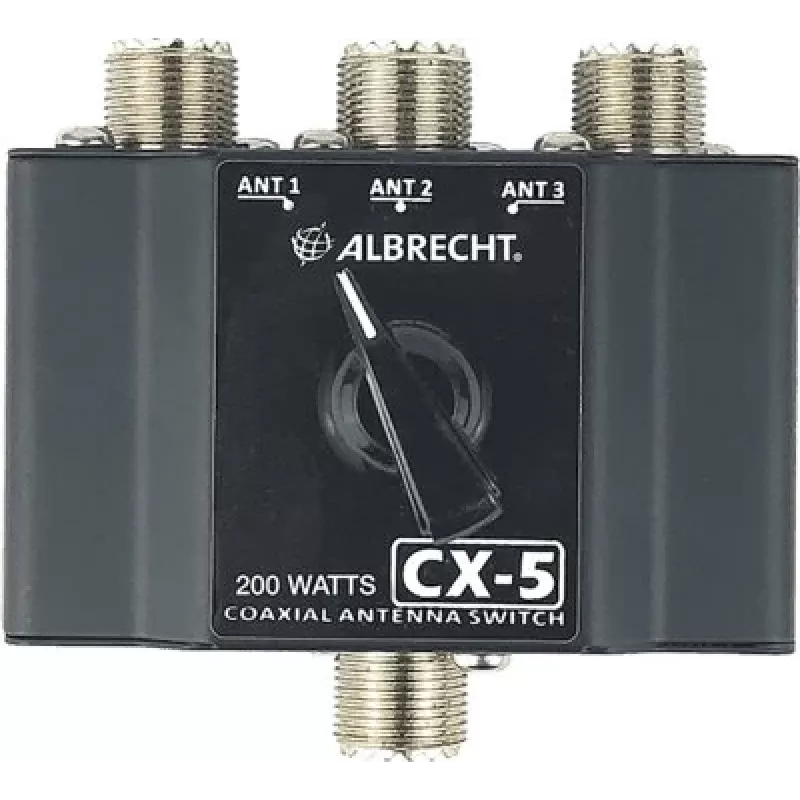

Midland Albrecht CX-5 3 krypčių antenos perjungiklis 7402

Valdyti kelias antenas be nuolatinio kabelių keitimo yra iššūkis radijo operatoriams. „Midland Albrecht CX-5 3 krypčių antenos perjungiklis 7402“ tai išsprendžia leisdamas prijungti iki trijų antenų prie vieno radijo ir pasirinkti tarp jų paprastu sukimosi rankenėle. Šis rankinis perjungiklis sukurtas patikimam RF našumui nuo DC iki 800 MHz, todėl tinka mėgėjų radijui ir kitoms RF programoms.

Kam skirtas

Šis antenos perjungiklis idealiai tinka mėgėjų radijo entuziastams, trumpųjų bangų klausytojams ir RF technikams, kuriems reikia perjungti tarp kelių antenų neprarandant signalo kokybės. Jis puikiai tinka bazinėms stotims, lauko operacijoms ar bet kokiai sąrankai, kur svarbu vieta ir patogumas.

Pagrindinės funkcijos

• 3 krypčių rankinis perjungimas: viena įvestis, trys išvestys universaliam antenų valdymui.
• Platus dažnių diapazonas: veikia nuo DC iki 800 MHz, apima HF, VHF ir UHF juostas.
• Didelė galia: palaiko iki 1000 W PEP ir 200 W CW, tinka didelės galios transiveriams.
• Maži įterpimo nuostoliai: mažiau nei 0,2 dB esant 500 MHz užtikrina minimalų signalo slopinimą.
• Puiki izoliacija: didesnė nei 50 dB esant 500 MHz apsaugo nuo trukdžių tarp prievadų.
• Patvari konstrukcija: metalinis korpusas su SO-239 (UHF moteriškais) jungtimis užtikrina ilgaamžiškumą ir suderinamumą.

Specifikacijos

• Jungiklio tipas: 3 krypčių rankinis
• Dažnių diapazonas: DC - 800 MHz
• Impedansas: 50 Ohm
• Maks. galia (PEP): 1000 W
• Maks. galia (CW): 200 W
• Įterpimo nuostoliai: < 0,2 dB (esant 500 MHz)
• Izoliacija: > 50 dB (esant 500 MHz)
• VSWR: < 1,2:1 (esant 500 MHz)
• Jungties tipas: SO-239 (UHF moteriška)
• Jungčių skaičius: 4 (1 įvestis, 3 išvestys)
• Perjungimo mechanizmas: sukimosi rankenėlė
• Korpuso medžiaga: metalas
• Spalva: juoda

Patarimai

Norėdami maksimaliai išnaudoti našumą, įsitikinkite, kad visos nenaudojamos jungtys yra tinkamai užbaigtos arba uždengtos, kad būtų išvengta RF nuotėkio. Perjungiklį geriausia naudoti sausose, vidaus patalpose, siekiant apsaugoti metalinį korpusą ir jungtis nuo korozijos. Jei naudojate lauke, apsvarstykite papildomą apsauginį korpusą.
