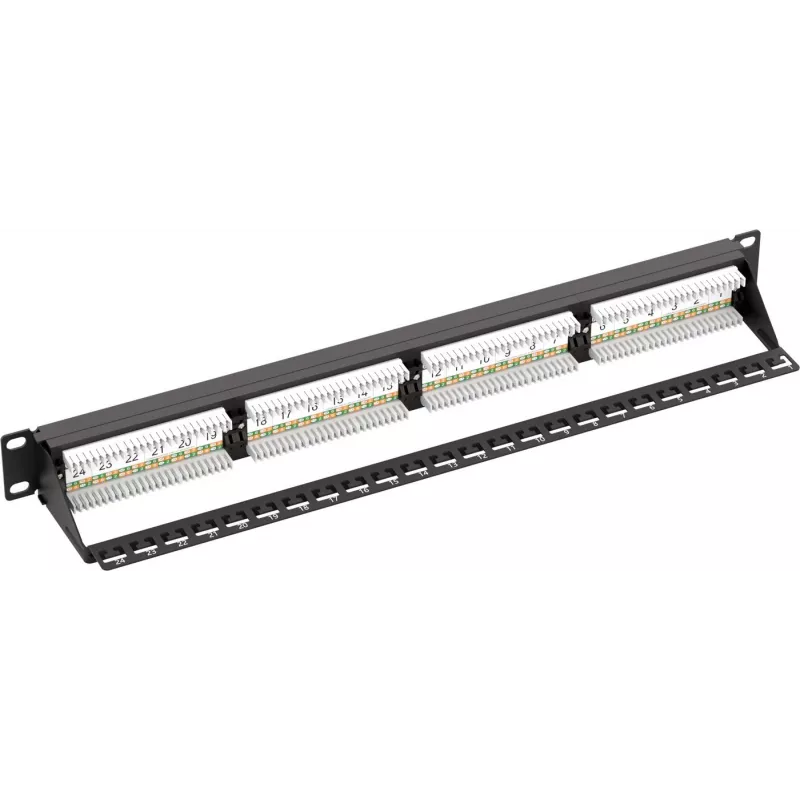

Microconnect PP-004 komutacinis skydas 1U

„Microconnect PP-004“ yra 1U aukščio į stovą montuojamas komutacinis skydas, skirtas 24 RJ-45 prievadams ir Cat6 kabelių aplinkai. Kompaktiškas 1U formatas ir juoda spalva dera prie standartinių tinklų stovų, leidžia tvarkingai prijungti iš priekio ir organizuoti kabelių trasas. Metalinė konstrukcija užtikrina patvarumą, o mažas svoris – 0,55 kg – palengvina naudojimą ir montavimą įrangos spintose.

Privalumai

Komutacinis skydas centralizuoja kabelių valdymą Cat6 tinkluose, sumažina netvarką ir supaprastina pakeitimus bei perjungimus. 24 prievadų išdėstymas palaiko didelio tankio įrenginius, išlaikant aiškų prievadų žymėjimą ir patogią prieigą. Plonas 1U profilis taupo stovo vietą, o juoda apdaila dera prie įprastos stovų estetikos. Lengva konstrukcija palengvina montavimą ir perkėlimą montuotojams, nesumažinant konstrukcijos stabilumo.

Tinka

• Mažų ir vidutinių biurų tinklų stovams
• Serverių patalpoms ir telekomunikacijų spintoms
• Struktūrinio kabeliavimo projektams, naudojantiems Cat6 kabelius
• Komutaciniams ir kryžminio sujungimo skydams prie komutatorių ir maršrutizatorių

Pagrindinės specifikacijos

• Formatas: 1U montavimas į stovą
• Prievadai: 24 RJ-45 prievadai (Cat6)
• Palaikomi kabelių standartai: Cat6
• Spalva: juoda
• Svoris: 0,55 kg
• Pakuotės matmenys (apytiksliai): 110 mm × 520 mm × 80 mm

Kaip naudoti

Sumontuokite komutacinį skydą į standartinį 19 colių stovą, sulygiuodami skydo montavimo angas su stovo bėgiais ir pritvirtindami tinkamais stovo varžtais. Prijunkite Cat6 kabelius prie galinių IDC arba įspaudžiamų kontaktų pagal T568A arba T568B laidų schemą, atitinkančią jūsų montavimo standartus. Prijunkite komutacinius laidus nuo priekinių RJ-45 prievadų prie tinklo įrangos, tokios kaip komutatoriai ar maršrutizatoriai, ir naudokite aiškų prievadų žymėjimą, kad išlaikytumėte tvarkingą kabelių sistemą. Po montavimo patikrinkite jungčių vientisumą ir našumą kabelių testeriu, kad įsitikintumėte, jog kiekvienas prievadas atitinka Cat6 reikalavimus.

Rekomendacijos

Kad veiktų patikimai, naudokite sertifikuotus Cat6 komutacinius laidus ir, tiesdami kabelius prie skydo, laikykitės tinkamo lenkimo spindulio. Pažymėkite kiekvieną prievadą ir dokumentuokite jungtis tinklo valdymo įrašuose. Venkite perveržti stovo varžtų ir užtikrinkite pakankamą oro srautą stove, kad gretima aktyvi įranga neperkaistų.
