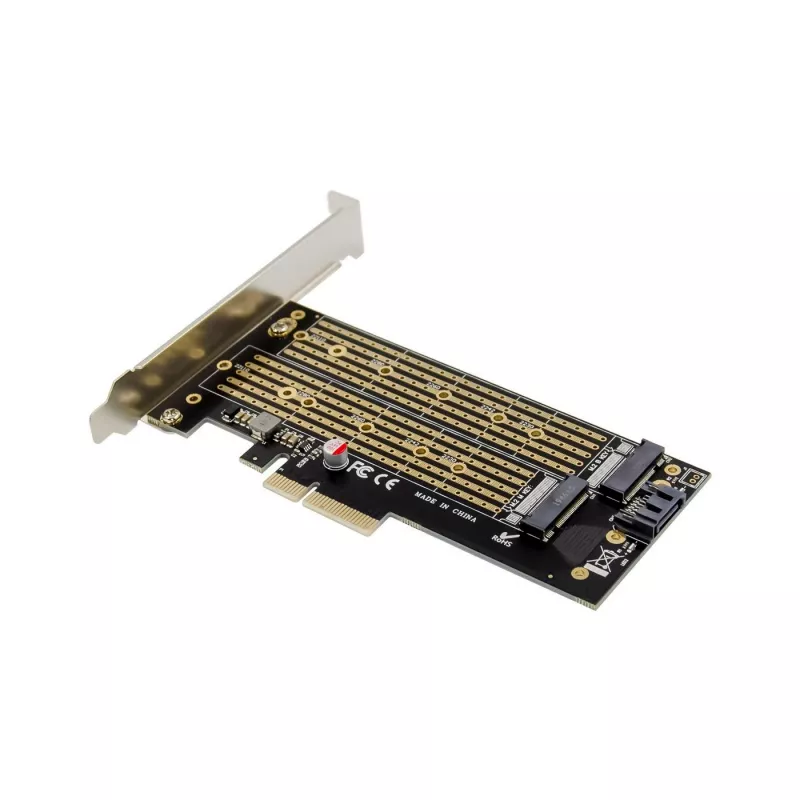

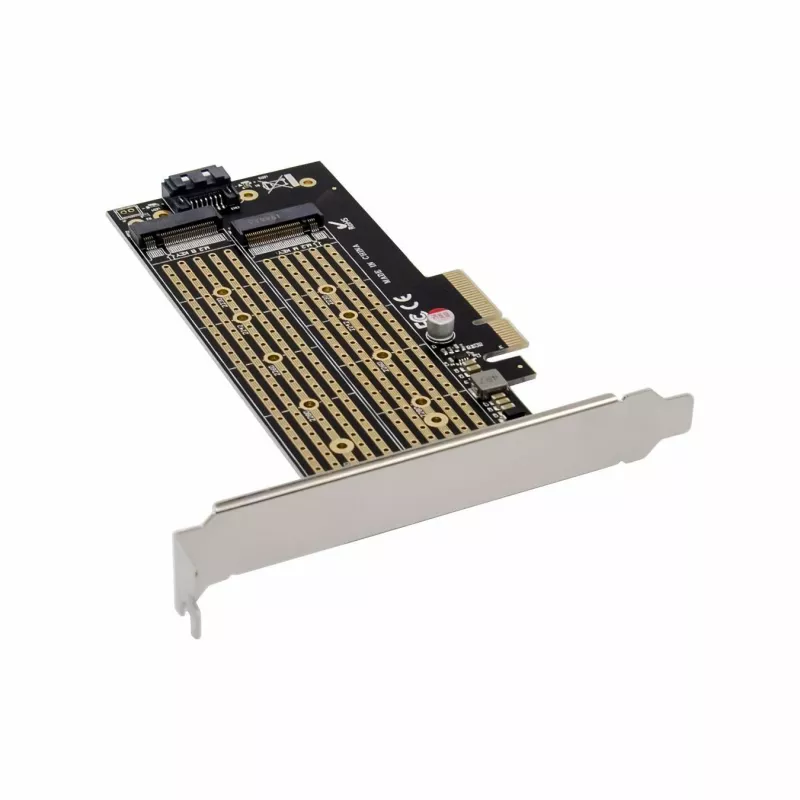

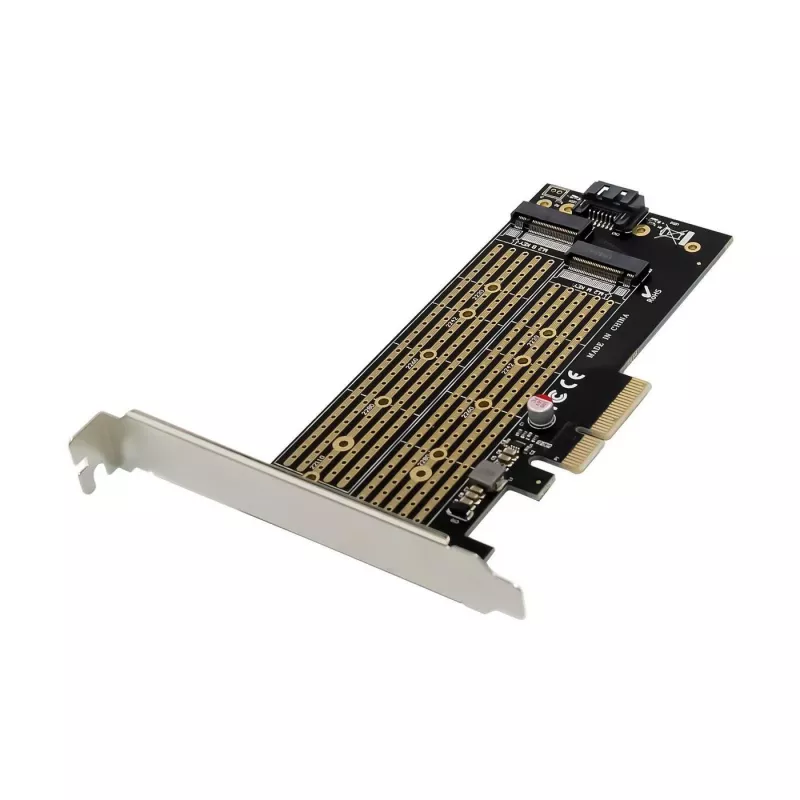

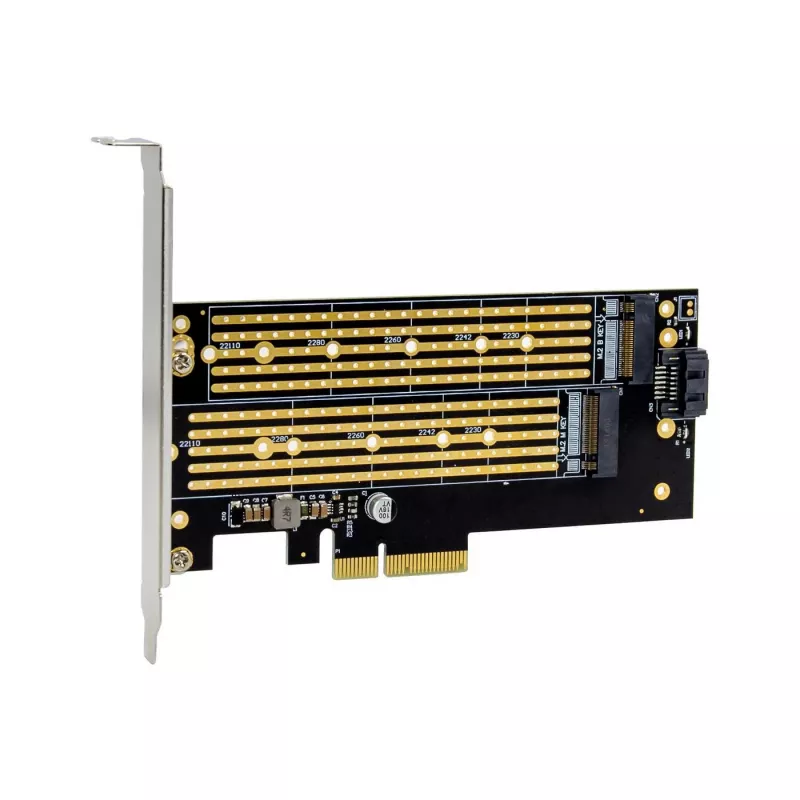

Microconnect MC-PCIE-X4M2 sąsajos kortelė / adapteris, vidinis M.2

„MicroConnect MC-PCIE-X4M2“ yra vidinė M.2 sąsajos kortelė, leidžianti įdiegti NVMe arba SATA M.2 diskus serveryje ar staliniame kompiuteryje per PCIe x4 lizdą. Kortelė palaiko PCIe 3.0 x4 pralaidumą NVMe diskams ir suteikia SATA jungties galimybę SATA protokolo M.2 diskams, leidžiančią integraciją su pagrindinės plokštės SATA prievadais naudojant SATA kabelį. Tai lengva, pasyviai aušinama plėtimosi kortelė, skirta patikimam, tyliam darbui serverių aplinkoje ir suderinama su „Windows 10“ bei „Windows Server 2012 R2“.

Privalumai

Adapteris palaiko tiek PCIe NVMe, tiek SATA protokolo M.2 SSD, užtikrindamas lankstų diskų suderinamumą. PCIe 3.0 x4 palaikymas užtikrina didelį perdavimo pralaidumą NVMe diskams, o SATA v3.0 suderinamumas leidžia prijungti SATA M.2 diskus iki 6 Gbps greičiu. Pasyvus aušinimas ir kompaktiškas, lengvas dizainas (0,05 kg) užtikrina patikimą veikimą be papildomo triukšmo.

Tinka

• NVMe M.2 SSD pridėjimui prie serverių ar stalinių kompiuterių su laisvu PCIe x4 lizdu
• SATA protokolo M.2 diskų prijungimui prie pagrindinės plokštės SATA prievado per SATA kabelį
• Sandėliavimo našumo gerinimui biuro ir pramogų sistemose
• Serverių aplinkoms, kurioms reikia tylių, pasyviai aušinamų plėtimosi kortelių

Pagrindinės specifikacijos

• Gamintojas: MicroConnect
• Modelis: MC-PCIE-X4M2
• Sąsaja su pagrindine plokšte: PCIe (PCIe 3.0 x4)
• Išvesties sąsaja: M.2 (palaiko NVMe ir SATA protokolo M.2 SSD)
• SATA palaikymas: Serial ATA v3.0, iki 6 Gbps
• Svoris: 0,05 kg
• Gaminio spalva: Juoda
• Suderinamumas: „Windows 10“, „Windows Server 2012 R2“
• Aušinimas: Pasyvus

Kaip naudoti

Įdiekite „MicroConnect MC-PCIE-X4M2“ į laisvą PCIe x4 (ar didesnį) lizdą pagrindinėje plokštėje. NVMe M.2 diskams įstatykite M.2 NVMe SSD į kortelės M.2 lizdą ir pritvirtinkite pagal kortelės tvirtinimo tašką. SATA protokolo M.2 diskams sumontuokite M.2 SATA SSD ant kortelės ir prijunkite SATA kabelį nuo kortelės prie laisvo SATA prievado pagrindinėje plokštėje. Po įdiegimo įsitikinkite, kad BIOS/UEFI atpažįsta įdiegtą diską, ir sukonfigūruokite operacinę sistemą („Windows 10“ arba „Windows Server 2012 R2“) pagal poreikį.

Rekomendacijos

Norėdami pasiekti visą NVMe našumą, naudokite PCIe x4 ar didesnį lizdą, prieš montuodami patikrinkite disko protokolą (NVMe vs SATA) ir užtikrinkite tinkamą sistemos įžeminimą montavimo metu. Geriausiems rezultatams su NVMe diskais, jei reikia, įjunkite PCIe 3.0 x4 BIOS/UEFI ir patikrinkite tvarkyklių palaikymą operacinėje sistemoje.
