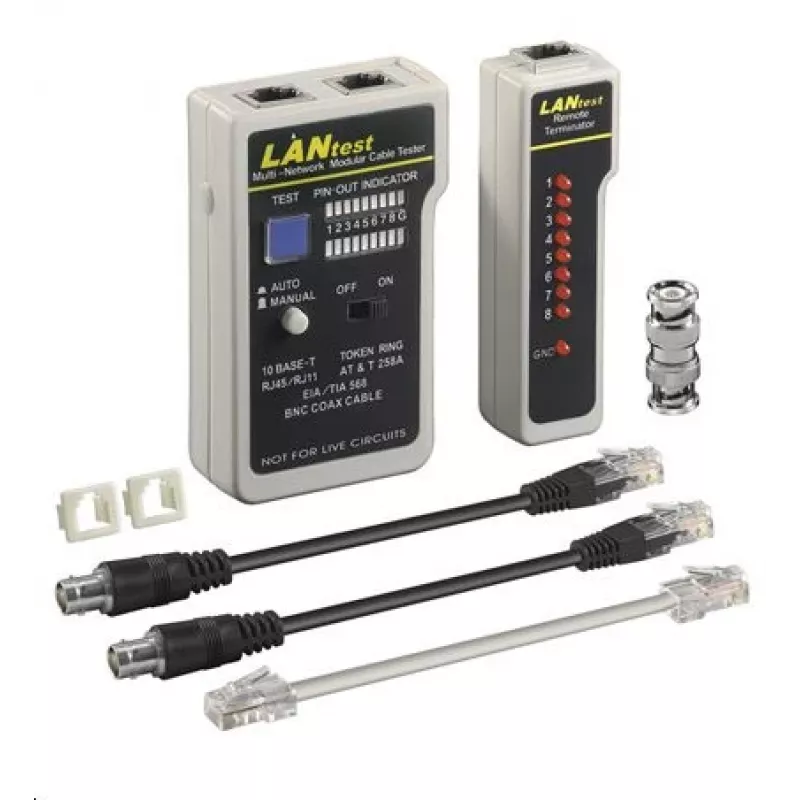

Microconnect CAB-TEST4 tinklo kabelių testeris pilkas

„Microconnect CAB-TEST4“ yra kompaktiškas tinklo kabelių testeris, skirtas RJ11/RJ12/RJ45 jungtims, skirtas patikrinti vientisumą ir nustatyti duomenų bei telefono kabelių pertraukas ar porų sukeitimus. Skirtas CAT5 ir CAT6 tinklo laidams bei ISDN jungtims, testeris leidžia greitai patikrinti teisingą kontaktų sujungimą ir ekranavimą.

Privalumai

Prietaisas suteikia aiškų LED pagrindu veikiantį aštuonių atskirų laidininkų ir ekrano jungties testą, leidžiantį greitai aptikti grandinės pertraukas, trumpus jungimus ir sukeistas poras. Kompaktiški matmenys (80 mm × 23 mm × 57 mm) ir lengva konstrukcija daro jį nešiojamu, tinkamu naudoti lauko sąlygomis. Testeris maitinamas 9 V baterija (nepridedama), užtikrinančia paprastą veikimą be išorinių maitinimo šaltinių.

Tinka

• CAT5 ir CAT6 eterneto pataisų ir pataisų skydo kabelių testavimui
• ISDN ir telefono (RJ11/RJ12) laidų patikrai
• Vientisumo problemų, atvirų ar trumpai sujungtų laidų ir porų sukeitimų nustatymui

Pagrindinės specifikacijos

• Prekės ženklas: „MicroConnect“
• Modelis: CAB-TEST4
• Palaikomos jungtys: RJ11, RJ12, RJ45
• Tinkami kabelių tipai: CAT5, CAT6, ISDN/telefonas
• Indikatoriai: LED 8 laidininkams + ekranavimui
• Maitinimas: 9 V baterija (nepridedama)
• Matmenys: 80 mm (P) × 23 mm (G) × 57 mm (A)
• MPN: CAB-TEST4
• EAN: 5711045330384

Kaip naudoti

Įdėkite 9 V bateriją į testerį ir vieną kabelio galą prijunkite prie pagrindinio įrenginio, o kitą – prie nuotolinio / terminatoriaus, jei yra. Įjunkite testerį pagal įrenginio jungiklį; stebėkite LED seką, kad patvirtintumėte teisingą kontaktų išdėstymą ir ekranavimą. Naudokite LED, kad aptiktumėte atvirus laidus, trumpus jungimus ar porų apgręžimus, ir interpretuokite rezultatus, lygindami LED šabloną su numatoma tiesioginio ar kryžminio sujungimo konfigūracija.

Rekomendacijos

Norint patikimų rezultatų, užtikrinkite švarius jungčių kontaktus ir testuokite abu ilgų atkarpų galus. Pakeiskite 9 V bateriją, jei LED ryškumas sumažėjęs. Naudokite sausoje aplinkoje ir laikykite testerį apsauginiame dėkle, kad išvengtumėte mechaninių pažeidimų.
