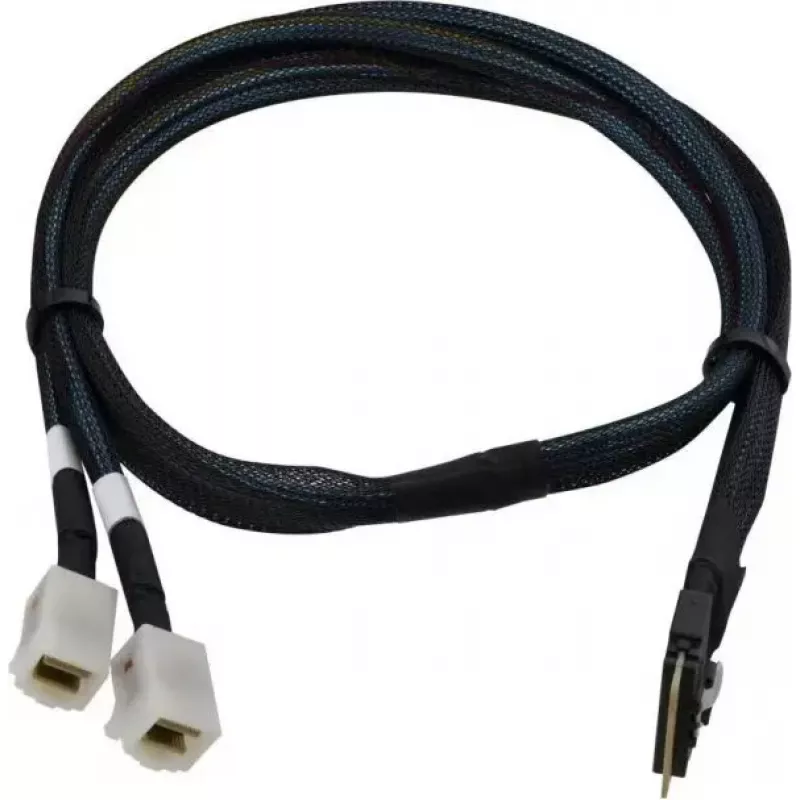

MICROCHIP ACK I SLIMSASX8 4SFF 8639X2 U.3 0.8M Microchip kabelio sąranka

MICROCHIP ACK I SLIMSASX8 4SFF 8639X2 U.3 0.8M Microchip kabelio sąranka yra specialiai sukurtas vidinis jungiamasis kabelis serverių ir saugojimo sistemoms. Jis užtikrina tiesioginį ryšį tarp pagrindinio adapterio ir iki keturių mažos formos faktoriaus (4SFF) įrenginių, naudojant 8639/PCIe U.3 sąsają. Kabelio ilgis yra 0,8 metro ir jis skirtas trumpam ar vidutiniam vidiniam maršrutizavimui korpusuose, kur reikalingas patikimas didelės spartos duomenų perdavimas ir mechaninis suderinamumas su U.3 jungtimis.

Privalumai

Kabelio sąranka užtikrina stabilų signalo vientisumą PCIe/NVMe keliams ir yra sukurta atitikti mechaninius ir elektrinius U.3 (8639) prievadų bei 4SFF įrenginių jungčių reikalavimus. Dėl kompaktiškos konstrukcijos sumažėja vidinė netvarka ir užtikrinamas patikimas sujungimas bei fiksacija serverių įlankose. Standartizuota kontaktų išdėstymo schema ir jungties forma sumažina suderinamumo problemas su įranga, atitinkančia U.3 specifikacijas.

Tinka

• Pagrindinių adapterių prijungimui prie kelių 2,5" U.3 NVMe diskų, montuojamų 4SFF dėkluose
• Vidiniam kabelių sujungimui stovuose ir bokštiniuose serveriuose
• Saugojimo korpusuose ir diskų plokštėse, palaikančiose 8639/PCIe U.3
• Sistemoms, kurioms reikia 0,8 m vidinio kabelio tvarkingam maršrutizavimui ir signalo kokybei užtikrinti

Pagrindinės specifikacijos

• Sąsaja: 8639 / PCIe U.3 suderinamos jungtys
• Palaikomų įrenginių skaičius: iki keturių mažos formos faktoriaus (4SFF) įrenginių
• Ilgis: 0,8 metro (vidinis kabelis)
• Taikymas: vidinės serverių ir saugojimo sistemų jungtys NVMe/PCIe įrenginiams
• Konstrukcija: ekranuota sąranka, optimizuota didelės spartos duomenų vientisumui

Kaip naudoti

Nutieskite kabelį serverio korpuso viduje tarp pagrindinio adapterio arba HBA ir diskų plokštės arba laikiklio, kuris priima 4SFF U.3 jungtis. Įsitikinkite, kad abu galai sutampa su U.3 jungtimis, turinčiomis raktą, ir spauskite tvirtai, tolygiai, kol jungtys užsifiksuos. Venkite staigių lenkimų ir laikykite kabelį atokiau nuo karštų komponentų ar judančių dalių. Patikrinkite pagrindinės sistemos programinę įrangą ir BIOS nustatymus, kad prijungti NVMe/PCIe įrenginiai būtų atpažinti ir sukonfigūruoti.

Rekomendacijos

Norint užtikrinti patikimą veikimą, naudokite kabelį sistemose, atitinkančiose U.3/8639 specifikacijas, ir laikykitės gamintojo nurodymų dėl kabelių maršrutizavimo ir oro srauto. Pakeiskite kabelį, jei jungčių kontaktai turi nusidėvėjimo požymių arba atsiranda duomenų klaidų. Išlaikykite tinkamą lenkimo spindulį ir pritvirtinkite kabelius prie korpuso taškų, kad išvengtumėte įtempimo ir atsitiktinio atsijungimo.
