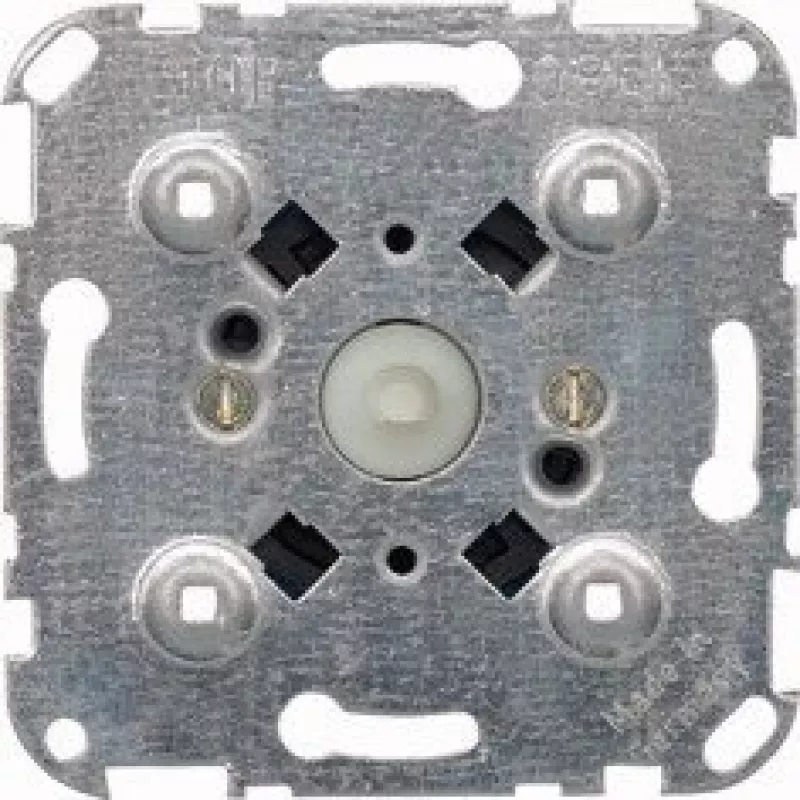

Merten 317400 System M perjungimo jungiklio įdėklas, 2 polių, 10 AX, 250 V, įleidžiamas, varžtiniai gnybtai, be halogenų

Merten 317400 jungiklio įdėklas išsiskiria iš standartinių perjungimo jungiklių, nes kompaktiškame, be halogenų esančiame termoplastiniame korpuse užtikrina 2 polių perjungimo funkciją. Sukurtas System M dizaino linijai, jis nepriekaištingai dera su M-Smart, M-Plan ir M-Pure mygtukais bei rėmeliais, suteikdamas montuotojams lankstumo neaukojant saugos ar ilgaamžiškumo.

Pagrindiniai privalumai

• Perjungimo jungiklis (SPDT) su 2 polių konfigūracija universaliam valdymui
• Nominali srovė 10 AX, 250 V AC – tinka varžinėms ir indukcinėms apkrovoms
• Įleidžiamas įdėklas su varžtiniais gnybtais standiems laidininkams iki 2,5 mm²
• Be halogenų termoplastinis korpusas, IP20 apsauga, VDE sertifikuotas
• Mechaninis ilgaamžiškumas virš 50 000 perjungimo ciklų
• Suderinamas su Merten System M mygtukais ir rėmeliais (parduodami atskirai)

Kasdienis naudojimas

Sumontuotas už atitinkamo System M mygtuko, šis įdėklas užtikrina patikimą apšvietimo grandinių, laiptinių ar bet kokios kitos perjungimo funkcijos reikalaujančios aplikacijos perjungimą. Varžtiniai gnybtai priima standžius laidininkus nuo 1,5 iki 2,5 mm², užtikrindami saugų sujungimą. Kompaktiškas maždaug 24 mm gylis telpa į standartines įleidžiamas dėžutes, o darbinės temperatūros diapazonas nuo -5 iki +40 °C apima įprastas patalpų aplinkas.

Visos specifikacijos

• Gaminio tipas: Jungiklio įdėklas
• Perjungimo funkcija: Perjungimo jungiklis (SPDT)
• Polių skaičius: 2
• Nominali srovė: 10 AX
• Nominali įtampa: 250 V AC
• Montavimo tipas: Įleidžiamas
• Prijungimo tipas: Varžtiniai gnybtai
• Gnybtų talpa: 1,5–2,5 mm² (standūs laidininkai)
• Korpuso medžiaga: Termoplastikas, be halogenų
• Apsaugos klasė: IP20
• Aplinkos temperatūra (eksploatavimo): nuo -5 iki +40 °C
• Sandėliavimo/transportavimo temperatūra: nuo -25 iki +55 °C
• Mechaninių perjungimų skaičius: > 50 000
• Montavimo gylis: apie 24 mm
• Sertifikatas: VDE
• Dizaino linija: Merten System M (M-Smart, M-Plan, M-Pure)
• Reikalingi priedai: Mygtukas/dangtelis, rėmelis (parduodami atskirai)
• Vidinė spalva: Juoda/pilka

Baigiamoji pastaba

Norint patikimo perjungimo jungiklio, kuris nepriekaištingai integruojasi į Merten System M asortimentą, 317400 įdėklas siūlo tinkamą našumo, saugos ir dizaino lankstumo pusiausvyrą.
