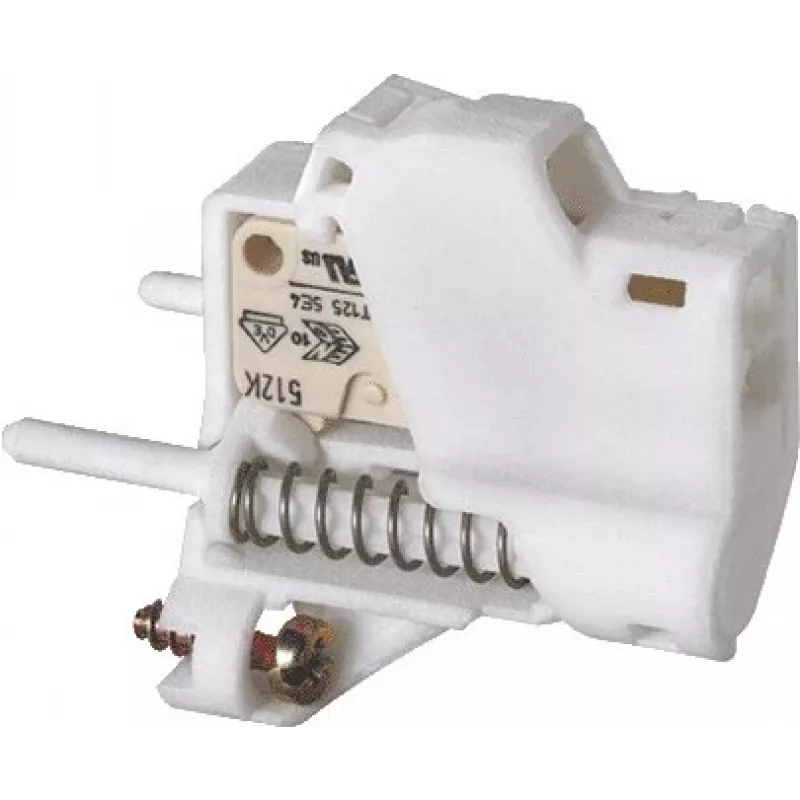

MENNEKES pagalbinis kontaktinis jungiklis 41000 CEE įrenginiams

MENNEKES 41000 pagalbinis kontaktinis jungiklis prideda normaliai atvirą (NO) signalinį kontaktą prie suderinamų CEE sieninių lizdų ir prietaisų įvadų. Skirtingai nuo universalių mikro jungiklių, jis suprojektuotas specialiai MENNEKES AMAXX ir PowerTOP Xtra serijoms, užtikrinant tikslų mechaninį suveikimą, kai įkišamas kištukas. Tai leidžia patikimai stebėti būseną, nuotoliniu būdu signalizuoti arba valdyti blokuojančias valdymo grandines pramoninėse maitinimo paskirstymo sistemose.

Pagrindiniai privalumai

• 1 NO kontaktas būsenos grįžtamajam ryšiui arba valdymui
• Vardinė iki 10 A esant 250 V AC (AC-15)
• Mechaninis suveikimas įkišus CEE kištuką
• Sraigtiniai gnybtai priima 1,5–2,5 mm² laidininkus
• Kompaktiškas vidinis montavimas, IP20 komponento apsauga
• Darbinė temperatūra nuo -25 °C iki +40 °C
• Termoplastikinis korpusas, juodas/pilkas

Kasdienis naudojimas

Įmontuokite 41000 į MENNEKES CEE lizdą arba įvadą. Kai įkišamas kištukas, jungiklis pakeičia būseną, leisdamas perduoti signalą „maitinimas prijungtas“ į PLC, indikatoriaus lemputę ar saugos blokuotę. Sraigtiniai gnybtai užtikrina patikimą vientisų arba daugiasluoksnių laidų prijungimą, o tvirtas termoplastikinis korpusas atlaiko pramoninę aplinką. Pačiam jungikliui išorinės maitinimo nereikia – jis tiesiog seka mechaninį kištuko įkišimą.

Visos specifikacijos

• Produkto tipas: Pagalbinis kontaktinis jungiklis
• Kontakto konfigūracija: 1 NO (normaliai atviras)
• Vardinė darbinė srovė (AC-15): 10 A
• Vardinė darbinė įtampa: 250 V AC
• Taikymas: CEE sieniniai lizdai ir prietaisų įvadai
• Suderinamumas: MENNEKES AMAXX, PowerTOP Xtra serijos
• Funkcija: Būsenos stebėjimas, signalizavimas, valdymas
• Montavimo tipas: Vidinis prietaiso korpuse
• Prijungimo tipas: Sraigtiniai gnybtai
• Gnybtų skaičius: 2
• Suveikimo metodas: Mechaninis (įkišus CEE kištuką)
• Korpuso medžiaga: Termoplastikas
• Darbinės temperatūros diapazonas: nuo -25 °C iki +40 °C
• Sandėliavimo temperatūros diapazonas: nuo -40 °C iki +70 °C
• Apsaugos laipsnis (komponento): IP20
• Standartai: IEC 60309 (susiję)
• Gnybtų talpa: 1,5–2,5 mm²
• Spalva: Juoda/Pilka

Galutinė pastaba

Norint patikimai aptikti kištuko būseną MENNEKES CEE sistemose, 41000 yra OEM patvirtintas pasirinkimas – jokio pritaikymo ar spėliojimų nereikia.
