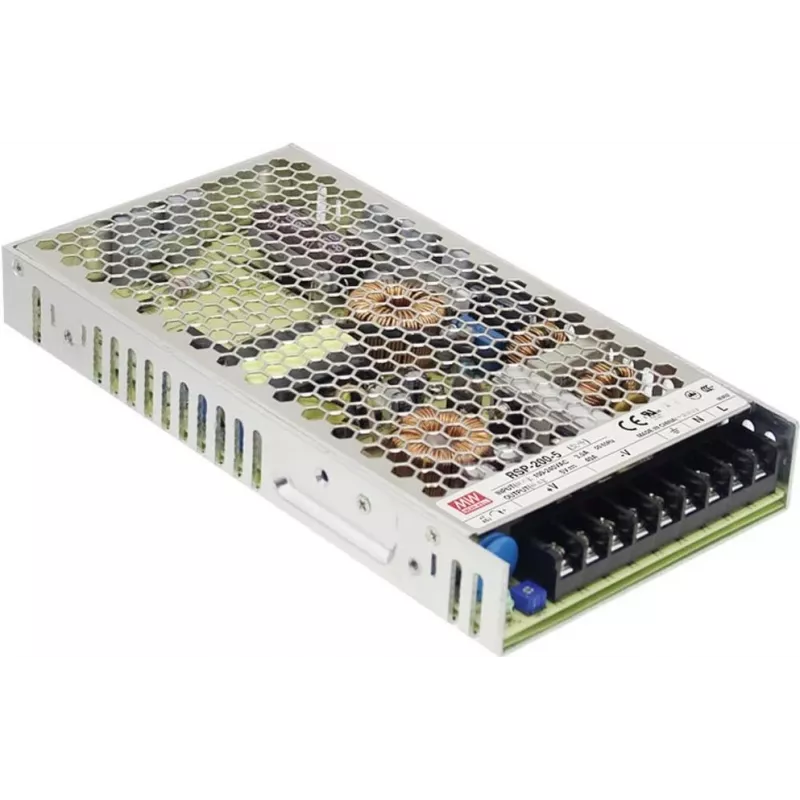

MEAN WELL RSP-200-48 201,6W 48V 1U žemo profilio uždaras maitinimo šaltinis su aktyviu PFC ir ventiliatoriaus aušinimu

Pramoniniai ir automatizavimo sistemas dažnai reikalauja maitinimo šaltinio, kuris pasižymi dideliu efektyvumu, kompaktiškais matmenimis ir nepriekaištingu patikimumu. MEAN WELL RSP-200-48 atliepia šį poreikį – 201,6 W išėjimo galia 1U žemo profilio formos faktoriuje, sukurta sklandžiai integracijai į erdvę taupančius įrangos stelažus ir valdymo spintas. Jo 48 V DC išėjimas esant 4,2 A yra idealus varikliams, jutikliams, PLC ir kitiems 48 V įrenginiams maitinti, o aktyvus galios koeficiento korekcija užtikrina atitiktį pasauliniams energijos standartams ir sumažina harmoninius iškraipymus kintamosios srovės tinkle.

Kam skirtas

Šis maitinimo šaltinis sukurtas sistemų integratoriams, mašinų gamintojams ir techninės priežiūros specialistams, kuriems reikia patikimo 48 V maitinimo šaltinio gamyklų automatizavimo, bandymų ir matavimų, LED apšvietimo ar telekomunikacijų srityse. Jis taip pat tinka OEM programoms, kuriose būtinas plonas 1U profilis, ir esamų instaliacijų atnaujinimui, kai reikia didelio efektyvumo patobulinimo neaukojant patikimumo.

Pagrindinės savybės

• 201,6 W bendra išėjimo galia su 48 V DC ir 4,2 A, užtikrinanti stabilią galią reiklioms apkrovoms.
• 1U žemo profilio metalinis korpusas (30 mm aukščio) montavimui stelaže ir panelėje.
• Aktyvus PFC su galios koeficientu >0,95 esant 230 VAC pilnai apkrovai, mažinantis energijos nuostolius ir atitinkantis EN61000-3-2.
• Integruotas DC ventiliatorius su greičio valdymu, užtikrinantis optimalų šilumos valdymą ir mažą akustinį triukšmą.
• Visapusiška apsauga: trumpasis jungimas, perkrova, viršįtampis ir per didelė temperatūra.
• Platus įėjimo diapazonas: 85~264 VAC arba 120~370 VDC, tinkamas pasauliniams tinklams ir DC atsarginėms sistemoms.
• Didelis efektyvumas iki 90 %, mažinantis eksploatavimo išlaidas ir šilumos generavimą.
• Mažas pulsavimas ir triukšmas (150 mVp-p) jautriai elektronikai.
• Izoliacijos įtampa 3 kVAC tarp įėjimo ir išėjimo, užtikrinanti didesnį saugumą.
• Sertifikatai: UL60950-1, TUV EN60950-1, CB, CE.

Specifikacijos

• Išėjimo galia: 201,6 W
• Išėjimo įtampa: 48 VDC
• Išėjimo srovė: 4,2 A
• Įėjimo įtampos diapazonas: 85 ~ 264 VAC / 120 ~ 370 VDC
• Efektyvumas: 90 %
• Galios koeficiento korekcija (PFC): aktyvus PFC (>0,95 esant 230 VAC pilnai apkrovai)
• Formos faktorius: 1U žemo profilio
• Aušinimo tipas: integruotas DC ventiliatorius su greičio valdymu
• Apsaugos: trumpasis jungimas, perkrova, viršįtampis, per didelė temperatūra
• Darbinė temperatūra: -30 ~ +70 °C
• Pulsavimas ir triukšmas: 150 mVp-p
• Izoliacijos įtampa: 3 kVAC (įėjimas į išėjimą)
• MTBF: >200 000 valandų
• Sertifikatai: UL60950-1, TUV EN60950-1, CB, CE
• Nustatymo, kilimo laikas: 1000 ms, 50 ms (esant 230 VAC pilnai apkrovai)
• Išlaikymo laikas: 16 ms (esant 230 VAC pilnai apkrovai)
• Srovės ribojimas: pastovios srovės ribojimo grandinė
• Įėjimo viršįtampio atsparumas: 300 VAC 5 sekundes

Patarimai

Norėdami maksimaliai prailginti tarnavimo laiką, užtikrinkite tinkamą ventiliaciją aplink įrenginį ir saugokite ventiliatoriaus įsiurbimo angą nuo dulkių. Jei naudojate 48 V DC įėjimą, patikrinkite poliškumą ir naudokite tinkamus saugiklius. Montuokite maitinimo šaltinį varžtais visuose keturiuose kampuose, kad išvengtumėte vibracijos sukeliamo streso. Jungdami kelis įrenginius lygiagrečiai, vadovaukitės duomenų lapo srovės paskirstymo gairėmis.
