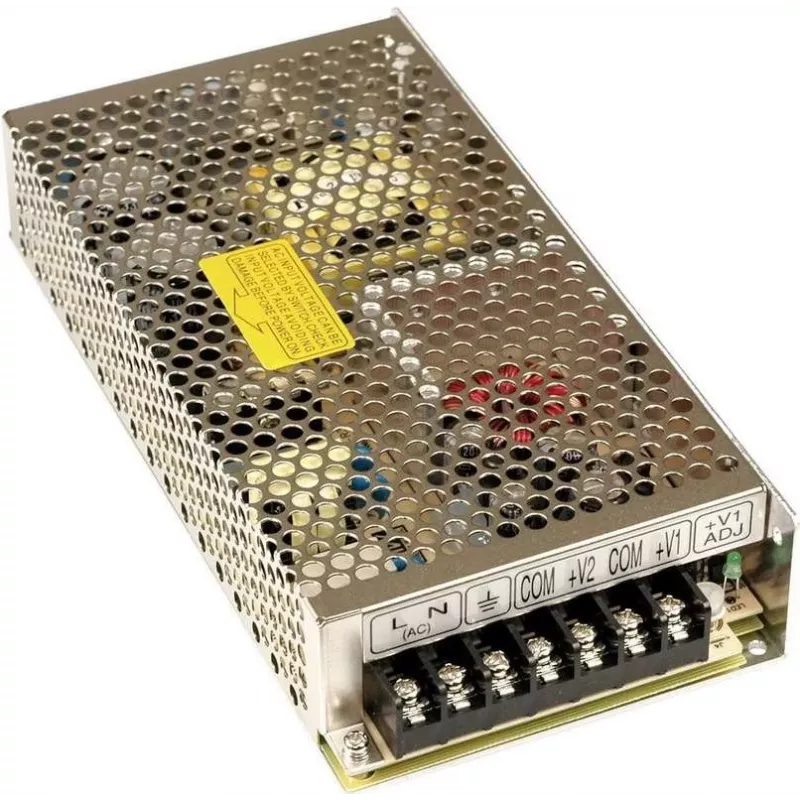

MEAN WELL RD-125B 125W dviejų išėjimų AC/DC maitinimo šaltinis 5V 15A ir 12V 8A, uždengtas korpusas, tvirtinamas prie šasi

RD-125B išsiskiria iš įprastų maitinimo šaltinių tuo, kad iš vieno kompaktiško uždengto korpuso tiekia du nepriklausomus, tiksliai reguliuojamus nuolatinės srovės išėjimus – 5 V ir 12 V. Ši dviejų išėjimų konstrukcija pašalina dviejų atskirų keitiklių poreikį daugelyje pramoninių ir automatizavimo sistemų, taupydama vietą, laidus ir išlaidas. Turėdamas visus 125 W nuolatinės galios ir universalų 88–264 VAC įėjimą, jis vienodai tinka tiek Europos 230 V linijai, tiek Šiaurės Amerikos 120 V grandinei be jokio rankinio perjungimo.

Pagrindiniai bruožai

• Dviejų išėjimų: +5 VDC iki 15 A ir +12 VDC iki 8 A, iš viso 125 W
• Platus įėjimo diapazonas: 88–264 VAC arba 125–373 VDC, 47–63 Hz
• Apsaugos: trumpasis jungimas, perkrova, viršįtampis abiejuose kanaluose
• Aušinimas laisvos oro konvekcijos būdu – jokio ventiliatoriaus, tylus veikimas, jokių judančių dalių
• Uždengtas metalinis korpusas, tvirtinamas prie šasi varžtiniais gnybtais
• CH1 išėjimo įtampa reguliuojama ±10% įmontuotu potenciometru
• Mažas pulsavimas ir triukšmas: 80 mVp-p esant 5 V, 120 mVp-p esant 12 V
• Saugos patvirtinimai: UL60950-1, TUV EN60950-1, CB, CE

Kasdienis naudojimas

Įprastoje valdymo spintoje RD-125B vienu metu maitina loginius grandynus, jutiklius, reles ir mažus variklius. 5 V linija aptarnauja mikrovaldiklius ir skaitmeninę elektroniką, o 12 V linija maitina ventiliatorius, solenoidus ar analoginius sąsajas. Kadangi jis aušinamas konvekcijos būdu, jį galima montuoti sandariuose korpusuose ar dulkėtose aplinkose, kur ventiliatoriumi aušinami įrenginiai sugestų. 5 V išėjimo ±10% reguliavimas leidžia tiksliai sureguliuoti įtampos kritimą ilguose kabeliuose. Esant 16 ms palaikymo laikui esant pilnai apkrovai, jis atlaiko trumpus maitinimo pertraukimus, užkirsdamas kelią prijungtos įrangos perkrovimui.

Visos specifikacijos

• Prekės ženklas: MEAN WELL
• Modelis: RD-125B
• MPN: RD-125B
• EAN: 4021087014960
• Išėjimo galia: 125 W
• 1 išėjimas: +5 VDC, 0–15 A
• 2 išėjimas: +12 VDC, 0–8 A
• Įėjimo įtampa: 88–264 VAC / 125–373 VDC
• Įėjimo dažnis: 47–63 Hz
• Naudingumas: 80% tipinis
• Pulsavimas ir triukšmas: 80 mVp-p (5 V), 120 mVp-p (12 V)
• Nustatymo, kilimo laikas: 800 ms, 50 ms esant 230 VAC pilnai apkrovai
• Palaikymo laikas: 16 ms esant 230 VAC pilnai apkrovai
• Darbinė temperatūra: -25 iki +70 °C
• Aušinimas: laisvos oro konvekcijos
• Montavimas: tvirtinamas prie šasi, uždengtas
• Apsaugos: trumpasis jungimas, perkrova, viršįtampis
• Saugos standartai: UL60950-1, TUV EN60950-1, CB, CE

Galutinė pastaba

Inžinieriams ir integratoriams, kuriems reikia patikimo dviejų linijų nuolatinės srovės maitinimo patvariame, be ventiliatoriaus korpuse, RD-125B yra patikrintas darbininkas. Jo konservatyvūs rodikliai ir visas apsaugų rinkinys užtikrina ilgą tarnavimo laiką net ir sudėtingose pramoninėse aplinkose.
