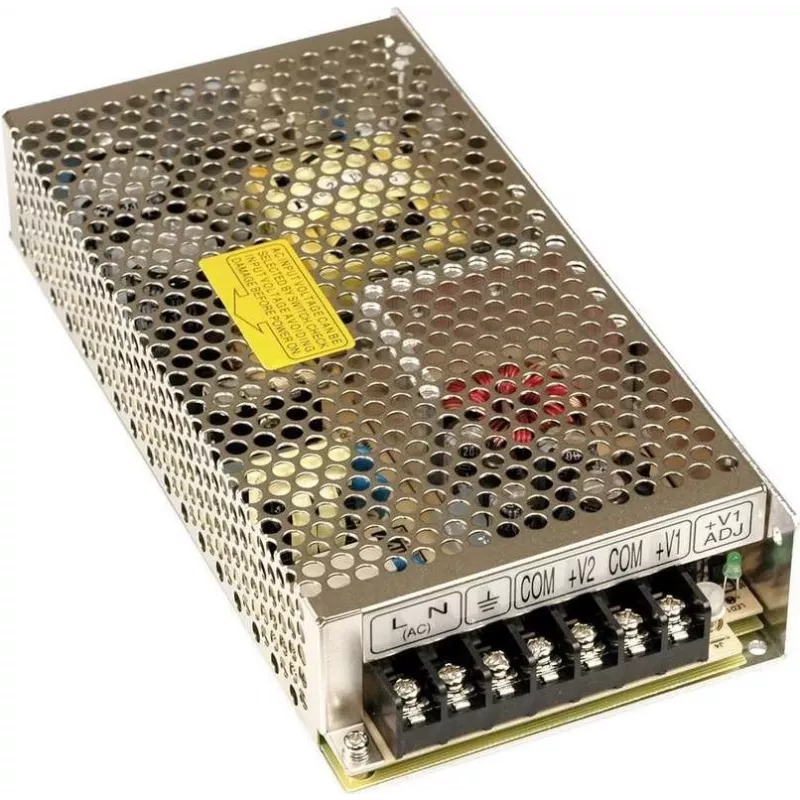

MEAN WELL RD-125-1224 125W dviejų išėjimų AC/DC maitinimo šaltinis 12V 7A + 24V 2.5A

Pramoniniai ir automatizavimo sprendimai dažnai reikalauja patikimo nuolatinės srovės maitinimo iš dviejų skirtingų įtampos šynų vienu metu, tačiau atskirų maitinimo šaltinių derinimas padidina išlaidas, laidų sudėtingumą ir užima daugiau vietos. MEAN WELL RD-125-1224 išsprendžia šią problemą sujungdamas 12 VDC kanalą, galintį tiekti 7 A, ir 24 VDC kanalą, tiekiantį 2,5 A, į vieną kompaktišką, ant korpuso montuojamą įrenginį. Bendra 125 W išėjimo galia leidžia be kompromisų valdyti mišrias apkrovas, tokias kaip varikliai, valdikliai, jutikliai ir ryšio moduliai.

Kam skirta

Šis maitinimo šaltinis sukurtas sistemų integratoriams, mašinų gamintojams ir techninės priežiūros inžinieriams, kuriems reikia patikimo dviejų įtampų šaltinio valdymo spintose, CNC įrangoje, prekybos automatuose ar bandymų stenduose. Jis tinka ten, kur 12 V ir 24 V įrenginiai turi veikti iš vieno kintamosios srovės įėjimo, sumažinant atsargų poreikį ir supaprastinant montavimą.

Pagrindinės savybės

• Du izoliuoti išėjimai: 12 VDC / 7 A ir 24 VDC / 2,5 A, bendra 125 W nuolatinė galia.
• Platus kintamosios srovės įėjimo diapazonas 85–264 VAC (perjungiamas) ir 240–370 VDC įėjimas pramoniniam lankstumui.
• Integruotas nuolatinės srovės ventiliatorius priverstiniam aušinimui, užtikrinantis stabilų veikimą iki +60 °C.
• Visapusiška apsauga: trumpasis jungimas, perkrova ir viršįtampis abiejuose išėjimuose.
• Mažas pulsavimas ir triukšmas: 120 mVp-p esant 12 V, 150 mVp-p esant 24 V.
• Aukšta izoliacija: 3 kVAC tarp įėjimo ir išėjimo, atitinkanti UL60950-1 ir TUV EN60950-1 saugos standartus.
• EMS atitiktis pagal EN55022 Class B, siekiant sumažinti elektromagnetinius trukdžius.
• Montuojamas ant korpuso su varžtiniais gnybtais, užtikrinant saugų prijungimą pramoninėje aplinkoje.

Specifikacijos

• Prekės ženklas: MEAN WELL
• Modelis: RD-125-1224
• MPN: RD-125-1224
• EAN: 4021087015035
• Išėjimo galia: 125 W
• 1 išėjimas: 12 VDC, 7 A
• 2 išėjimas: 24 VDC, 2,5 A
• Įėjimo įtampa: 85–264 VAC (perjungiama), 240–370 VDC
• Naudingumas: 80 % (tipinis)
• Aušinimas: priverstinis oras (integruotas nuolatinės srovės ventiliatorius)
• Apsaugos: trumpasis jungimas, perkrova, viršįtampis
• Darbinė temperatūra: -10 iki +60 °C
• Pulsavimas ir triukšmas: 120 mVp-p (12 V), 150 mVp-p (24 V)
• Izoliacijos įtampa: 3 kVAC (tarp įėjimo ir išėjimo)
• Saugos standartai: UL60950-1, TUV EN60950-1
• EMS spinduliavimas: EN55022 Class B
• Įsijungimo, kilimo laikas: 1000 ms, 50 ms esant pilnai apkrovai (230 VAC)
• Išlaikymo laikas: 20 ms esant pilnai apkrovai (230 VAC)
• Montavimas: ant korpuso

Patarimai

Visada patikrinkite, ar bendra kiekvieno išėjimo apkrova neviršija vardinės srovės, ir užtikrinkite pakankamą oro srautą aplink įrenginį, kai dirbama arti viršutinės temperatūros ribos. Siekiant geriausio triukšmo lygio, išėjimo jungtims naudokite vytos poros laidus, o įėjimo ir išėjimo kabelius laikykite atskirai.
