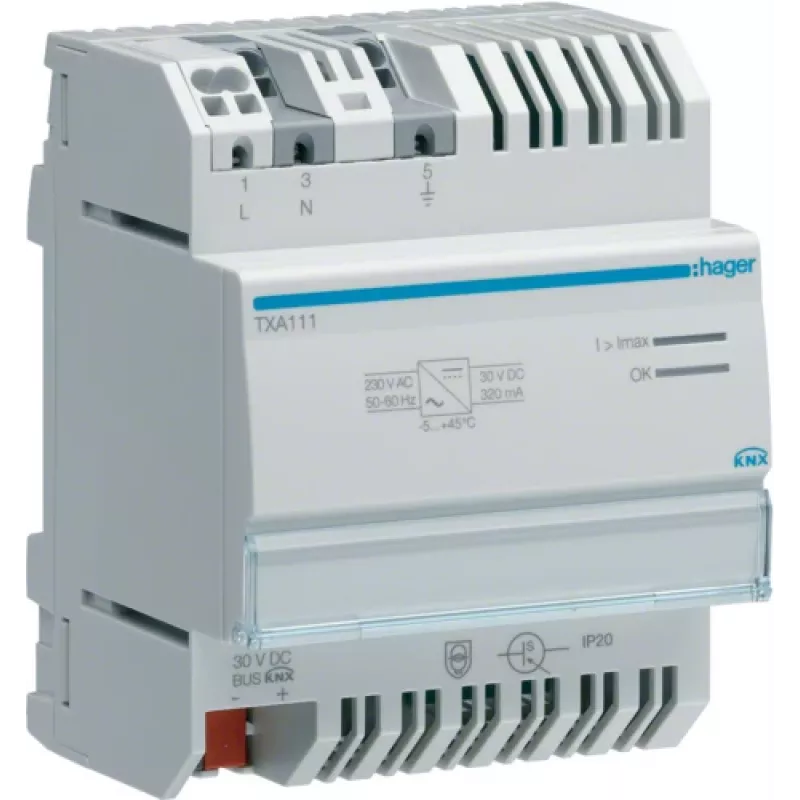

Maitinimo transformatorius Hager TXA111, 230 V kintamosios srovės įėjimas, 30 V nuolatinės srovės išėjimas, 0,32 A, pilkas

Hager TXA111 yra kompaktiškas maitinimo transformatorius, skirtas paversti 230 V kintamąją srovę į stabilizuotą 30 V nuolatinės srovės išėjimą, esant 0,32 A. Pilkos spalvos korpuso matmenys yra maždaug 72×64×90 mm ir tinka montuoti ant DIN bėgelio arba skydelyje valdymo ir automatikos įrenginiuose. Įrenginyje yra įmontuota apsauga nuo perkrovos ir trumpojo jungimo, užtikrinanti patikimą veikimą mažose valdymo grandinėse ir pagalbiniuose maitinimo šaltiniuose.

Privalumai

Įrenginys užtikrina stabilų 30 V nuolatinės srovės išėjimą, kurio vardinė srovė yra 0,32 A, ir integruotas apsaugos funkcijas, kurios sumažina žalos dėl perkrovų ar trumpųjų jungimų riziką. Kompaktiška forma ir standartinės montavimo parinktys supaprastina montavimą elektros spintose ir skirstomuosiuose skyduose. Paprastos elektrinės charakteristikos ir patikima konstrukcija užtikrina tinkamumą nuolatiniam darbui antrinėse valdymo grandinėse.

Tinka

Pagrindinės specifikacijos

Kaip naudoti

Sumontuokite įrenginį ant tinkamo DIN bėgelio arba pritvirtinkite jį prie skydelio, laikydamiesi gamintojo montavimo rekomendacijų. Prijunkite 230 V kintamosios srovės maitinimą prie nurodytų įėjimo gnybtų ir patikrinkite teisingą poliškumą bei jungčių sandarumą. Prijunkite nuolatinės srovės išėjimą prie apkrovos, užtikrindami, kad bendras srovės suvartojimas neviršytų 0,32 A. Baigę laidų montavimą, įjunkite kintamosios srovės maitinimą ir patvirtinkite 30 V nuolatinės srovės išėjimą tinkama bandymo įranga. Jei įvyksta perkrova ar trumpasis jungimas, prieš atstatant normalų veikimą leiskite apsaugai pašalinti gedimą.

Rekomendacijos

Kintamosios srovės maitinimo pusėje naudokite tinkamus saugiklius ir užtikrinkite atskyrimą tarp tinklo ir žemos įtampos laidų. Užtikrinkite, kad aplinkos temperatūra ir ventiliacija korpuse atitiktų įrenginio veikimo ribas, ir venkite per didelio drėgmės ar dulkių poveikio. Jei apkrovos artėja prie vardinės srovės, patikrinkite šilumines sąlygas ir, jei reikia, apsvarstykite papildomą aušinimą arba galios mažinimą.
