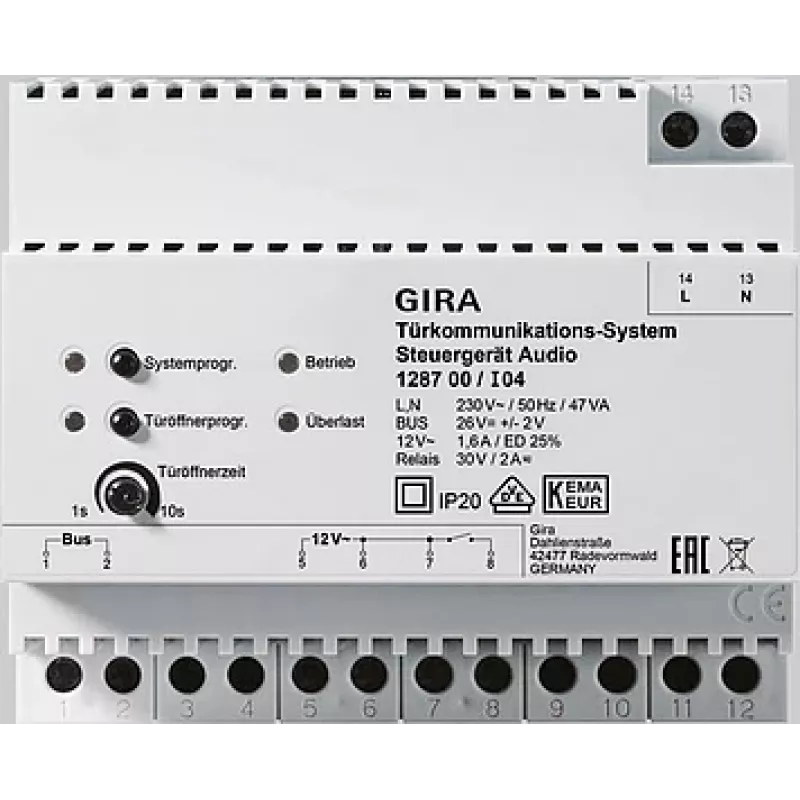

Maitinimo šaltinis GIRA 128700

Maitinimo šaltinis GIRA 128700 yra valdymo įrenginys, tiekiantis maitinimą Gira durų komunikacijos magistralės garso komponentams. Jis maitina nuo atvirkštinio poliškumo apsaugotą, trumpajam jungimui atsparią 2 laidų magistralę ir siūlo specialius išėjimus durų atidarytuvui ir tinklų sietuvui kompaktiškame baltame korpuse, tinkamame gyvenamųjų ir komercinių patalpų domofonų sistemoms.

Privalumai

Įrenginys turi savaime atsistatančią elektroninę trumpojo jungimo ir perkrovos aptikimo sistemą tiek darbinei įtampai, tiek magistralės jungčiai, mygtukus sistemai ir durų atidarytuvui programuoti bei šviesos diodų indikatorius, rodančius veikimo, perkrovos, sistemos programavimo ir durų atidarytuvo programavimo būseną. Jame yra kintamosios srovės 12 V išėjimas bendram durų atidarytuvui, nuolatinis kintamosios srovės 12 V išėjimas DCS‑TC tinklų sietuvui ir relės išėjimas durų atidarytuvui su savo maitinimo šaltiniu perjungti. Durų atidarytuvo impulso trukmė nuolat reguliuojama nuo 1 iki 10 sekundžių.

Tinka

Pagrindinės specifikacijos

Kaip naudoti

Įrenkite GIRA 128700 pagal Gira durų komunikacijos magistralės sistemos laidų schemą ir prijunkite 2 laidų magistralę, durų atidarytuvo išėjimus ir DCS‑TC tinklų sietuvo išėjimą pagal poreikį. Naudokite integruotus mygtukus, kad įjungtumėte sistemos ir durų atidarytuvo programavimo režimus, ir stebėkite šviesos diodų indikatorius, kad matytumėte būsenos ir klaidų signalus. Nustatykite durų atidarytuvo impulso trukmę nuo 1 iki 10 sekundžių naudodami tam skirtą valdiklį.

Rekomendacijos

Sumontuokite ir prijunkite maitinimo šaltinį laikydamiesi vietinių elektros taisyklių ir Gira montavimo instrukcijų. Kad užtikrintumėte saugų veikimą, užtikrinkite teisingą magistralės poliškumą, patikimas relių ir išorinių durų atidarytuvų jungtis bei patikrinkite šviesos diodų būsenos indikatorius po montavimo. Jei atsiranda nuolatinė perkrova ar gedimai, kreipkitės į kvalifikuotą techninės priežiūros personalą arba Gira techninę dokumentaciją.
