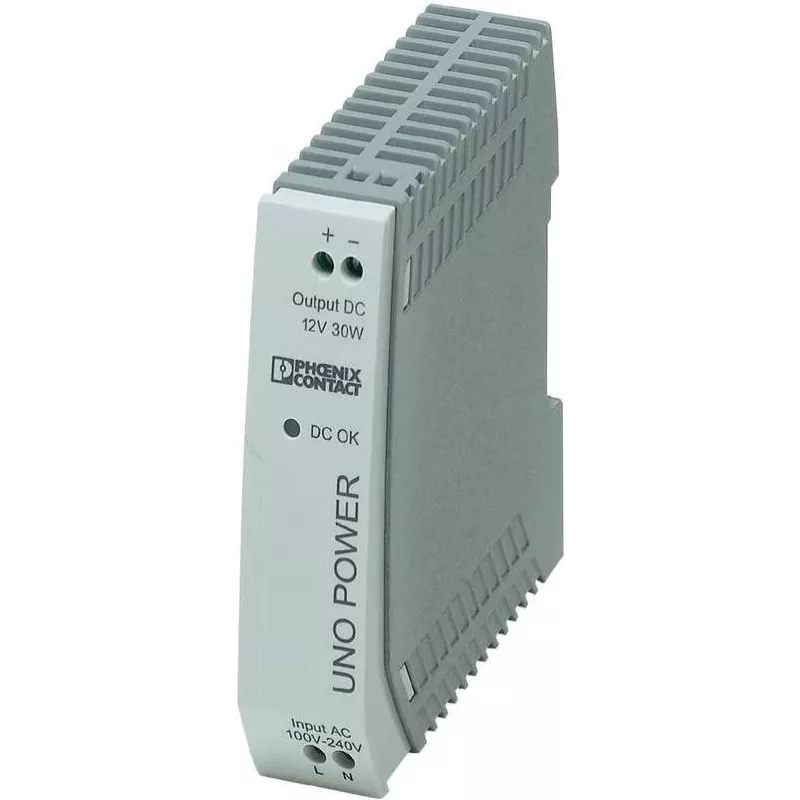

Maitinimo blokas PHOENIX-CONTACT UNO-PS/1AC/12DC/ 30W — 12 V DC, 30 W, 85–264 V AC įvestis

DIN bėgelio maitinimo blokas PHOENIX-CONTACT UNO-PS/1AC/12DC/ 30W užtikrina stabilizuotą 12 V DC išėjimą, kurio maksimali bendra galia yra 30 W. Skirtas pramoninėms valdymo ir automatikos sistemoms, šis kompaktiškas įrenginys priima platų kintamosios srovės įvesties diapazoną 85–264 V, esant 50/60 Hz, ir yra sukurtas nuolatiniam darbui. Įrenginys pasižymi patikima konstrukcija su pilku korpusu, tinkamu montuoti skydelyje ar spintoje, mažais budėjimo nuostoliais ir dokumentuotai aukštu patikimumu, išreikštu ilga vidutine trukme tarp gedimų.

Privalumai

Maitinimo blokas siūlo kompaktišką pėdsaką (22,5 × 84 × 90 mm), kuris taupo DIN bėgelio erdvę, tiekiant iki 30 W esant 12 V DC. Plataus diapazono kintamosios srovės įvestis leidžia lanksčiai montuoti esant tarptautinėms tinklo įtampoms, o aukštas efektyvumas mažina šilumos generavimą ir energijos suvartojimą. Sukurtas pramoninei aplinkai, įrenginys turi apsaugines funkcijas ir stabilų išėjimą, tinkamą jautriai valdymo elektronikai. Atitiktis cheminiams ir saugos standartams palaiko naudojimą reguliuojamose instaliacijose.

Tinka

Pagrindinės specifikacijos

Kaip naudoti

Sumontuokite įrenginį ant standartinio DIN bėgelio valdymo spintoje ar skydelyje. Prijunkite kintamosios srovės maitinimo tinklą nurodytame 85–264 V kintamosios srovės diapazone prie įvesties gnybtų, laikydamiesi teisingos fazės ir apsauginio įžeminimo instaliacijos. Prijunkite 12 V nuolatinės srovės išėjimą prie apkrovos naudodami tinkamą laidų skerspjūvį ir priveržkite gnybtų varžtus. Įsitikinkite, kad bendra prijungta apkrova neviršija 30 W ir patikrinkite poliškumą prieš įjungdami jautrius įrenginius. Užtikrinkite tinkamą ventiliaciją aplink įrenginį ir venkite montuoti šalia šilumos šaltinių.

Rekomendacijos

Norint patikimo ilgalaikio veikimo, palaikykite aplinkos temperatūrą nurodytame įrenginio veikimo diapazone ir laikykite ventiliacijos kelius laisvus. Naudokite saugiklius arba prieš srovę esančią apsaugą nuo viršsrovių, pritaikytą instaliacijai, ir apsvarstykite galimybę pridėti įvesties filtrą ar apsaugą nuo viršįtampių aplinkoje su nestabiliu tinklu. Periodiškai tikrinkite gnybtų jungtis dėl sandarumo ir patikrinkite, ar nėra perkaitimo požymių, kai sistema veikia esant apkrovai.
