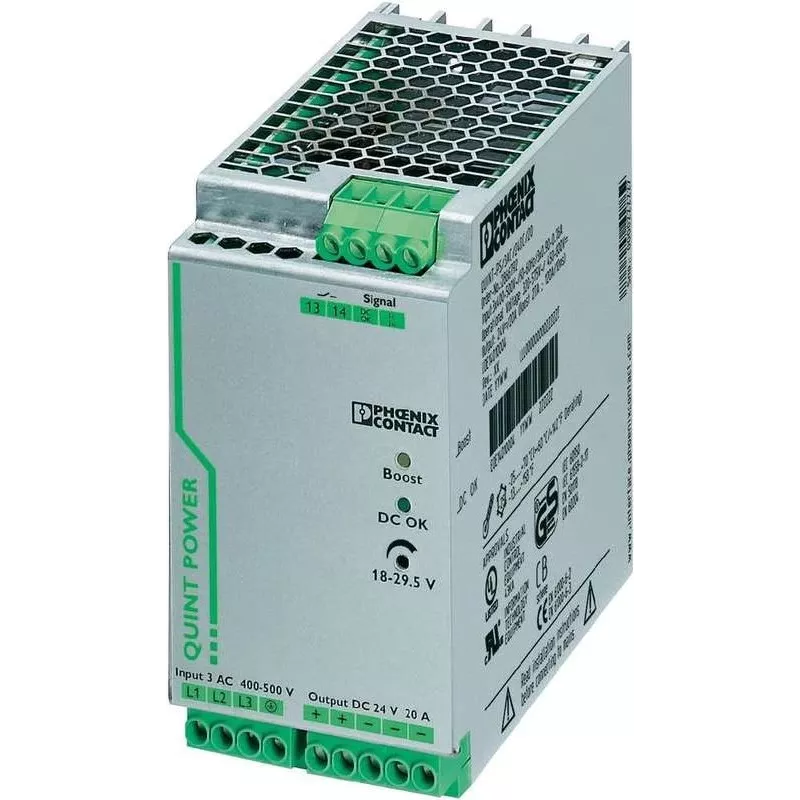

Maitinimo blokas PHOENIX-CONTACT QUINT-PS/3AC/24DC/20 480 W, 320–575 V kintamosios srovės įvestis, 24 V nuolatinės srovės išėjimas

PHOENIX-CONTACT QUINT-PS/3AC/24DC/20 yra DIN bėgelio maitinimo blokas, užtikrinantis 480 W nuolatinės išėjimo galios. Sukurtas trifazei kintamosios srovės įvesčiai 320–575 V diapazone, esant 45–65 Hz dažniui, jis tiekia reguliuojamą 24 V nuolatinės srovės išėjimą, skirtą pramoninėms valdymo sistemoms, automatikos įrangai ir modulinėms valdymo spintoms. Kompaktiški įrenginio matmenys (69 × 122 × 130 mm) ir tvirtas žalias/pilkas korpusas leidžia jį montuoti ant standartinių DIN bėgelių ten, kur reikalinga stabili nuolatinės srovės galia ir patikimas veikimas.

Privalumai

QUINT-PS serijos maitinimo blokas pasižymi didele bendrąja galios tankiu kompaktiškame korpuse, užtikrinančiu efektyvų erdvės išnaudojimą valdymo spintose. Jis pasižymi plačia įėjimo įtampos tolerancija trifazėms sistemoms ir stabiliu 24 V nuolatinės srovės išėjimu, tinkamu jautriai automatikos elektronikai. Konstrukcijoje yra apsaugos ir šiluminio valdymo funkcijos, užtikrinančios patikimą veikimą esant kintančioms tinklo sąlygoms. Pagamintas pagal pramoninius standartus, įrenginys palaiko nuolatinį veikimą ir supaprastina montavimą bei priežiūrą.

Tinka

Pagrindiniai techniniai duomenys

Kaip naudoti

Sumontuokite QUINT-PS ant standartinio DIN bėgelio valdymo spintoje, užtikrindami pakankamą tarpą ventiliacijai. Prijunkite trifazį kintamosios srovės maitinimą nurodytame 320–575 V diapazone ir patikrinkite teisingą fazių seką bei įžeminimą pagal vietinius elektros standartus. Prijunkite 24 V nuolatinės srovės išėjimą prie apkrovos, laikydamiesi poliškumo ir apkrovos galios ribų. Atlikite pirminius paleidimo patikrinimus, matuodami išėjimo įtampą be apkrovos ir esant vardinei apkrovai. Naudokite tinkamus laidus ir apsaugą nuo viršsrovių, atitinkančius sistemos projektą ir saugos taisykles.

Rekomendacijos

Įrenkite maitinimo bloką aplinkoje, atitinkančioje vardines temperatūros ir drėgmės sąlygas, užtikrinkite pakankamą oro srautą aplink įrenginį ir venkite montavimo šalia stiprių šilumos šaltinių. Patikrinkite, ar priešakiniai apsaugos įtaisai (saugikliai/jungikliai) ir žemyn nukreiptas paskirstymas atitinka įrangos reikalavimus. Reguliariai tikrinkite jungtis ir gnybtų priveržimą profilaktinės priežiūros metu, kad užtikrintumėte nuolatinį, patikimą 24 V nuolatinės srovės tiekimą valdymo ir automatikos sistemoms.
