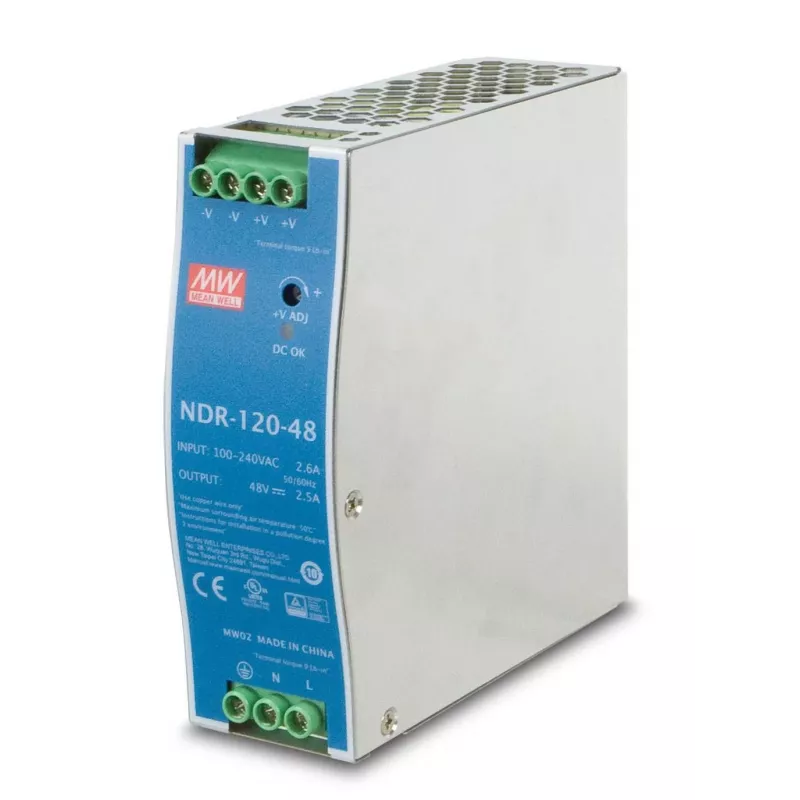

Maitinimo blokas Ernitec ELECTRA-PWR-120-48 120W 48V

Ernitec ELECTRA-PWR-120-48 yra kompaktiškas DIN bėgelio montavimo maitinimo blokas, tiekiantis 120 W esant 48 V DC. Sukurtas pramoniniam Ethernet ir automatikos įrangai, jis priima universalų kintamosios srovės įėjimą (100–240 V) arba nuolatinės srovės įėjimą ir užtikrina stabilų vieną nuolatinės srovės išėjimą mažame korpuse, tinkamame TS-35/7.5 arba 15 DIN bėgiams.

Privalumai

Įrenginys sujungia kompaktišką dydį su visomis apsaugos funkcijomis – apsauga nuo trumpojo jungimo, perkrovos, viršįtampio ir perkaitimo – ir naudoja laisvos oro konvekcijos aušinimą, kad veiktų be priežiūros. Jame yra LED maitinimo indikatorius, fiksuotas perjungimo dažnis (55 kHz) ir atliktas 100 % visos apkrovos įjungimo testas. Produktas turi UL 508 patvirtinimą pramoninei valdymo įrangai.

Tinka

• Pramoniniams Ethernet komutatoriams ir keitikliams maitinti
• 48 V įrenginiams automatikos spintose tiekti
• DIN bėgelio montavimui valdymo skyduose ir mašinose

Pagrindinės specifikacijos

• Modelis: Ernitec ELECTRA-PWR-120-48
• Išėjimas: 48 V DC, 120 W
• Įėjimas: universalus kintamosios srovės 100–240 V arba nuolatinės srovės įėjimas (kintamosios srovės diapazonas pasirenkamas jungikliu)
• Apsaugos: nuo trumpojo jungimo, perkrovos, viršįtampio, perkaitimo
• Aušinimas: laisvos oro konvekcijos
• Montavimas: DIN bėgelis TS-35/7.5 arba 15
• Patvirtinimai: UL 508 (pramoninė valdymo įranga)
• Kita: LED indikatorius, fiksuotas perjungimo dažnis 55 kHz, 100 % visos apkrovos įjungimo testas

Kaip naudoti

Sumontuokite maitinimo bloką ant TS-35/7.5 arba 15 DIN bėgelio valdymo spintoje, prijunkite kintamosios srovės (arba nuolatinės srovės) įėjimą pagal poliškumą ir, jei reikia, pasirinkite kintamosios srovės įėjimo diapazoną naudodami įmontuotą jungiklį. Prijunkite 48 V DC išėjimą prie apkrovos laikydamiesi standartinių laidų ir įžeminimo praktikų. Užtikrinkite ventiliacijos erdvę aplink įrenginį, kad būtų galima laisvos oro konvekcijos aušinimas, ir patikrinkite LED indikatorių, kad patvirtintumėte maitinimo įjungimo būseną.

Rekomendacijos

Įrenkite įrenginį aplinkoje, kurios temperatūra neviršija jo veikimo temperatūros diapazono (–20 iki 70 °C), ir neužblokuokite ventiliacijos. Naudokite tinkamo skerspjūvio laidus ir atitinkamus apsauginius įtaisus įėjimo ir išėjimo grandinėse, kad išlaikytumėte apsaugos funkcijas ir patikimą veikimą.
